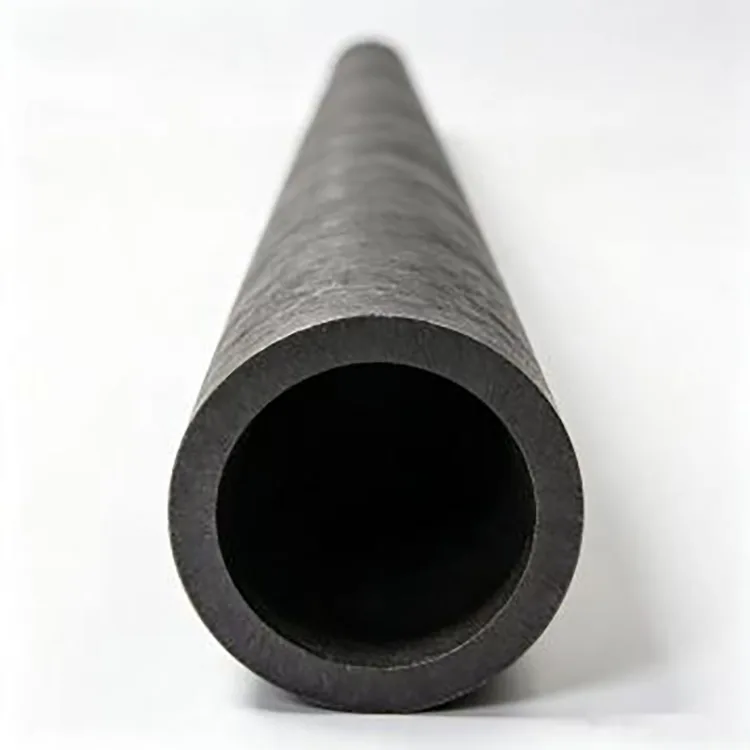

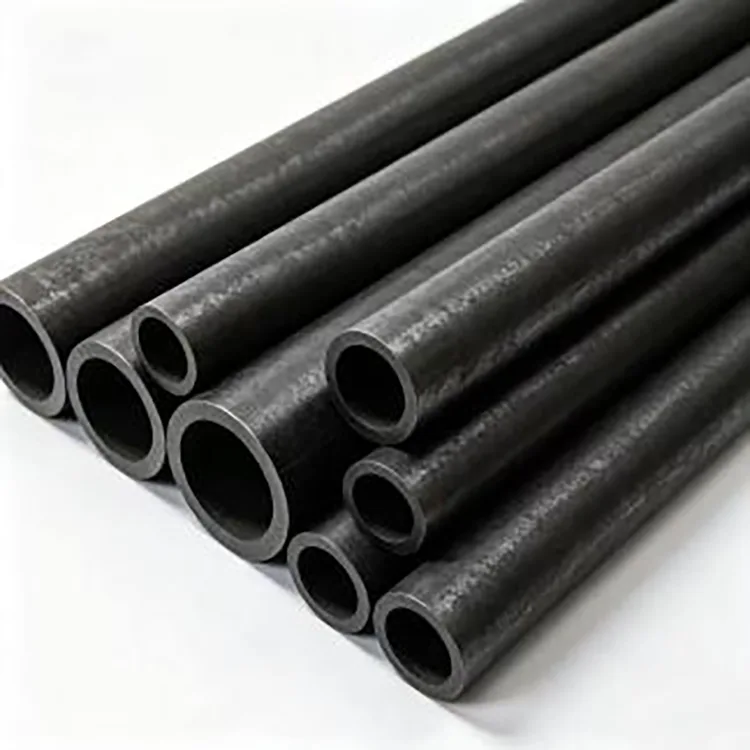

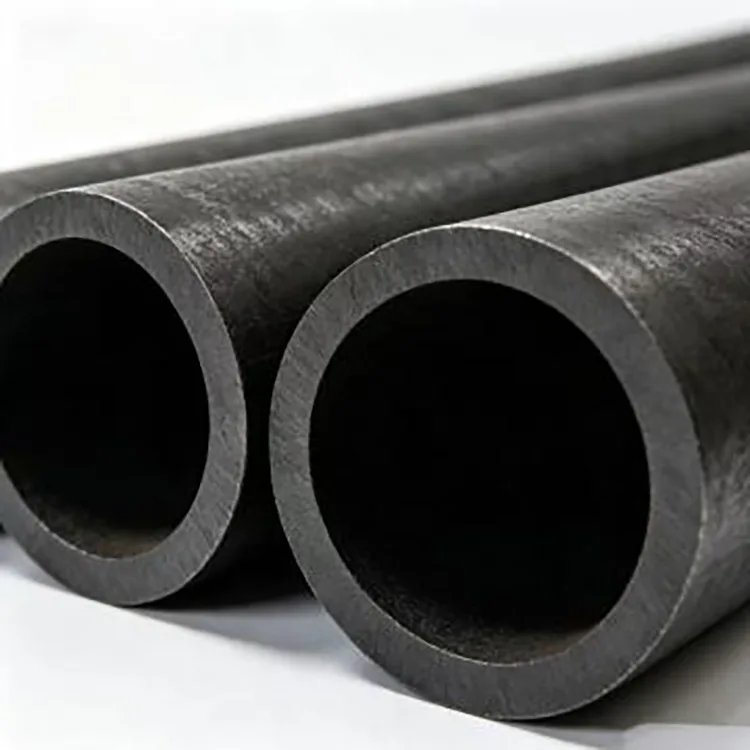

تُستخدم أنابيب الغلايات غير الملحومة في المكونات التي تحمل الماء أو البخار أو الوسائط الساخنة الأخرى أثناء تعرضها للحرارة والضغط. ولذلك يجب أن تتوافق درجة المادة وسمك الجدار وتفاوت الأبعاد ومتطلبات الفحص مع التصميم الفعلي للغلاية. لهذا السبب، يجب اختيار أنبوب الغلاية وفقًا لمعيار الغلاية المحدد بدلاً من استبداله ببساطة بأنبوب فولاذي غير ملحوم عام.
نقوم بتوريد أنابيب الغلايات وفقًا للمعايير والتطبيق المطلوب.
|
معيار |
طلب |
الدرجات النموذجية |
|
جيجابايت/ت 3087-2022 |
أنابيب غير ملحومة للغلايات ذات الضغط المنخفض والمتوسط |
10، 20 |
|
جيجابايت/ت 5310-2023 |
أنابيب غير ملحومة لغلايات الضغط العالي |
20G، 15CrMoG، 12Cr1MoVG ودرجات أخرى محددة |
GB/T 3087-2022 هو المعيار الصيني الحالي للأنابيب الفولاذية غير الملحومة لغلايات الضغط المنخفض والمتوسط، في حين أن GB/T 5310-2023 هو المعيار الحالي للأنابيب الفولاذية غير الملحومة لغلايات الضغط العالي.
يغطي معيار GB/T 8162-2018 الأنابيب غير الملحومة للأغراض الهيكلية، ويغطي معيار GB/T 8163-2018 الأنابيب الفولاذية غير الملحومة لخدمة السوائل. هذه معايير منتجات مختلفة عن معايير أنابيب الغلايات المخصصة ولا ينبغي معاملتها كبدائل مباشرة حيث يحدد تصميم الغلاية GB/T 3087 أو GB/T 5310.
|
غرض |
يتراوح |
|
القطر الخارجي |
12-610 ملم |
|
سمك الجدار |
2.0-70 ملم |
|
الطول القياسي |
6 م / 12 م |
|
طول |
طول ثابت، طول عشوائي مزدوج أو مخصص |
|
يعالج |
القطع، وإعداد النهاية، والشطف وغيرها من الآلات |
|
سطح |
أسود، مخلل، مصقول، مزيت أو حسب الحاجة |
يمكن مناقشة سمك الجدار غير القياسي والأطوال الخاصة والأنابيب ذات الجدران الثقيلة وفقًا لمعدات الغلاية ورسومات المشروع.
يستخدم 20G على نطاق واسع لتطبيقات الغلايات التقليدية حيث تقع درجة حرارة التصميم والضغط ضمن المتطلبات المطبقة للصف والمعيار.
15CrMoG عبارة عن درجة أنبوب غلايات مصنوعة من سبائك Cr-Mo تستخدم في خدمة درجات الحرارة المرتفعة والضغط العالي، بما في ذلك معدات الطاقة الحرارية والتبادل الحراري.
12Cr1MoVG عبارة عن درجة أخرى من أنابيب الغلايات المصنوعة من السبائك المستخدمة في تطبيقات درجات الحرارة العالية والضغط العالي حيث يكون أداء الزحف ودرجة الحرارة العالية مهمًا.
يجب تحديد الدرجة الصحيحة من درجة حرارة التشغيل والضغط ومكون الغلاية ورمز التصميم وعمر الخدمة المطلوب بدلاً من اختيار المواد الأعلى سعراً بشكل افتراضي.
يتم إنتاج أنابيب الغلايات غير الملحومة عن طريق الدرفلة على الساخن أو السحب البارد. يتم اختيار مسار التصنيع وفقًا للقطر المطلوب وسمك الجدار ودقة الأبعاد ودرجة المادة.
بالنسبة لتطبيقات الغلايات، يمكن أن يشمل الفحص التركيب الكيميائي، وخصائص الشد، واختبار التأثير حيثما كان ذلك مطلوبًا، والاختبار الهيدروستاتيكي والاختبار غير المدمر وفقًا للمعايير المعمول بها ومتطلبات الشراء. يُستخدم فحص السطح أيضًا لتحديد العيوب مثل الشقوق واللفائف والدرزات والعيوب الأخرى التي قد تؤثر على الخدمة.
يستخدم لأنابيب جدار الماء، وأنابيب التوفير، والمكونات المرتبطة بالسخان الفائق، وبنوك أنابيب الحمل الحراري، وأجزاء الغلايات الأخرى التي تتحمل الضغط.
يتم تطبيقه في أجهزة التسخين الفائقة، وأجهزة إعادة التسخين، والموفرات، وأنابيب البخار ذات درجة الحرارة العالية، مع اختيار درجات السبائك لظروف التشغيل المطلوبة.

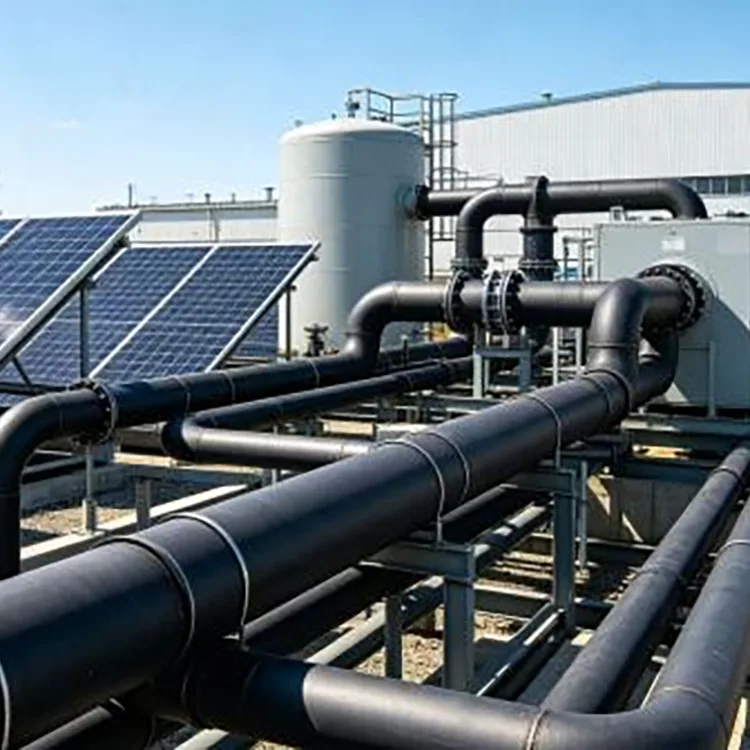

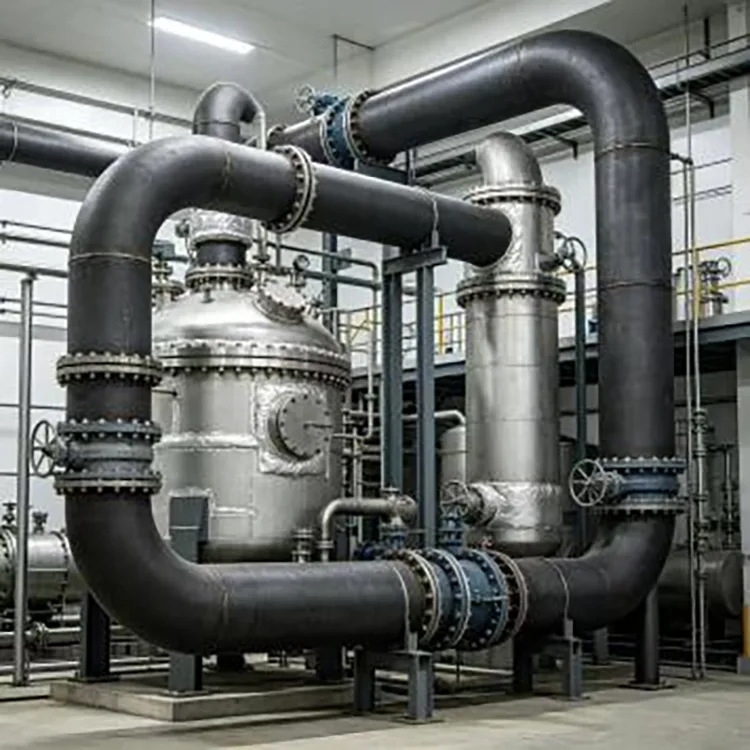

يستخدم في المبادلات الحرارية ذات درجة الحرارة العالية، ومعدات تسخين العمليات والأنابيب الحاملة للضغط ذات الصلة حيث يستدعي المعيار المحدد درجات الغلايات أو الأنابيب المقاومة للحرارة.
يستخدم أيضًا في غلايات القاطرات ووحدات التسخين ومعدات الضغط والأنظمة الحرارية الأخرى التي تتطلب مواصفات مخصصة لأنبوب الغلاية.
تشمل المعالجة المتاحة القطع بالطول الثابت، والقطع بالطول العشوائي، وتواجه النهاية، والشطف، وإزالة الصدأ، والتزييت والطلاء الواقي وفقًا لمتطلبات المشروع.

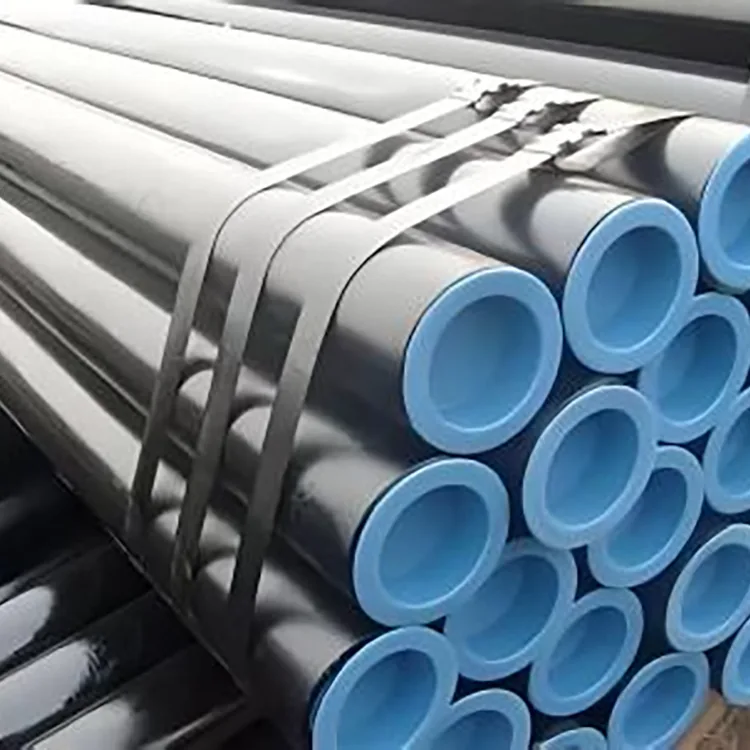

بالنسبة لطلبات التصدير، يمكن تجميع الأنابيب وحمايتها من الرطوبة والصدأ أثناء النقل البحري. يمكن تعديل تفاصيل التغليف وفقًا لتحميل الحاوية وفترة التخزين وظروف الوجهة.

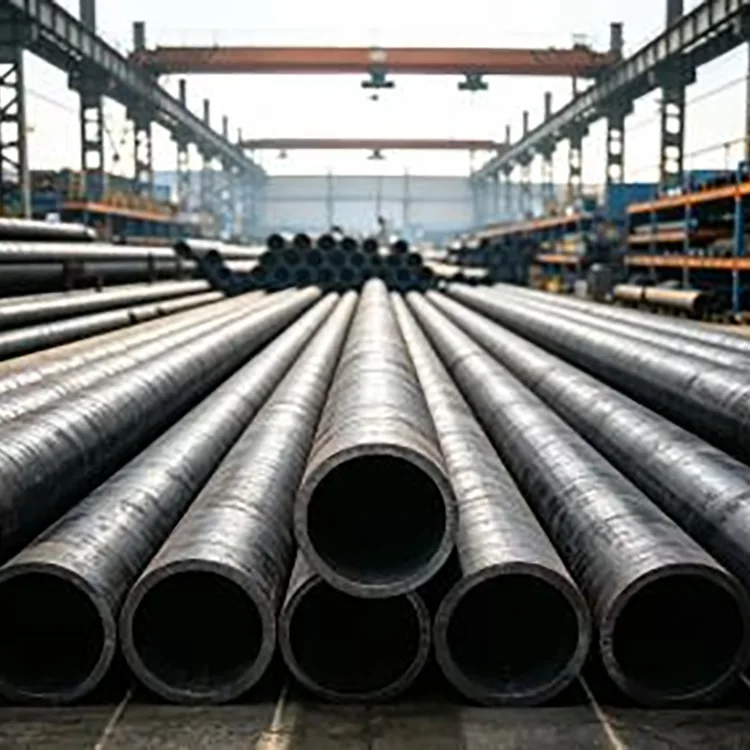

يقع مقرها في منطقة إنتاج الصلب Daqiuzhuang، وتغطي سلسلة التوريد الخاصة بنا الأنابيب الفولاذية غير الملحومة ومنتجات الصلب الكربوني ومعالجة الفولاذ ذات الصلة. يمكننا ترتيب الأحجام القياسية من المخزون المتوفر بالإضافة إلى الإنتاج القائم على المشروع للأبعاد والمواد والكميات الخاصة.
بالنسبة لمشاريع الغلايات السائبة، يمكننا تنسيق اختيار المواد والقطع والفحص والتعبئة والشحن وفقًا لمواصفات الشراء. يمكن أيضًا ترتيب عمليات فحص طرف ثالث مثل SGS أو BV أو TÜV عندما يطلب المشروع ذلك.
والفرق الرئيسي هو معيار المنتج المطبق ومتطلبات المواد ومتطلبات التصنيع ومتطلبات الفحص. تم تخصيص أنبوب الغلاية لخدمة الغلايات والمعدات الحرارية، بينما تم تصميم الأنابيب الهيكلية GB/T 8162 وأنابيب خدمة السوائل GB/T 8163 لتطبيقات مختلفة. يجب أن يتبع الاختيار تصميم المعدات والمعايير المعمول بها.
يعتمد الاختيار بشكل أساسي على درجة الحرارة والضغط ومكونات الغلاية ومعيار المواد المطلوبة. يُستخدم 20G بشكل شائع في خدمة الغلايات التقليدية، بينما يتم استخدام 15CrMoG و12Cr1MoVG لتطبيقات درجات الحرارة المرتفعة والضغط العالي. يجب تأكيد الدرجة النهائية وفقًا لتصميم المعدات ومعاييرها.
GB/T 3087 مخصص للأنابيب غير الملحومة المستخدمة في غلايات الضغط المنخفض والمتوسط. GB/T 5310 مخصص للأنابيب غير الملحومة المستخدمة في غلايات الضغط العالي ويغطي المتطلبات الأكثر صرامة للمواد وظروف الخدمة المعمول بها.
نعم. يمكننا توفير القطع ذات الطول الثابت، والأطوال المخصصة، والتحضير النهائي، والشطف، ومعالجة الأسطح، والتعبئة الخاصة بالمشروع وفقًا لمواصفات الشراء والرسومات.
