كيف يمكن أن تعمل المدادة Z المجلفنة على تحسين قوة ومتانة المباني الفولاذية الحديثة

رونغينغيوفرالمجلفن Z المدادةحلول للمباني الصناعية، وأسطح المصانع، والأنظمة الكهروضوئية على الأسطح، والهياكل الزراعية، وغيرها من تطبيقات الفولاذ الخفيف. يتم تصنيعها من الفولاذ Q235B أو Q355B من خلال تشكيل اللف على البارد والغلفنة بالغمس الساخن بعد التصنيع، وتجمع هذه الأعضاء الهيكلية على شكل Z بين التصميم الفعال لسقف السقف مع الحماية من التآكل للبيئات الخارجية الصعبة.

مدادات Z المجلفنة هي عبارة عن أعضاء فولاذية هيكلية مشكلة على البارد مصممة في المقام الأول للأسطح المنحدرة والهياكل الفولاذية الخفيفة. تسمح هندستها على شكل حرف Z بتداخل المدادات المجاورة، مما يساعد على إنشاء خطوط مدادات متواصلة عبر امتدادات السقف. عندما يتم جلفنة القسم Z النهائي بالغمس الساخن بعد التشكيل والقطع والتثقيب، يتلقى المظهر الجانبي المكتمل طبقة حماية من الزنك عبر أسطحه المكشوفة. وهذا يجعل مدادات Z المجلفنة مناسبة لأسطح المصانع، ومشاريع الطاقة الشمسية على الأسطح، والمباني الزراعية، والمرافق الصناعية الرطبة، والهياكل الساحلية. يجب أن يأخذ الاختيار في الاعتبار درجة الفولاذ، وارتفاع القسم، وسمك الجدار، والامتداد، وأحمال السقف، والتباعد بين المدادات، وبيئة التآكل بدلاً من الاعتماد على السمك وحده.

جدول المحتويات

1. ما هو المجلفن Z المدادة؟
2. لماذا يهم القسم Z في بناء السقف؟
3. كيف يتم تصنيع المدادة Z المجلفنة؟
4. ما هي المواصفات الرئيسية للمدادة Z المجلفنة؟
5. كيف ينبغي اختيار طلاء الزنك؟
6. هل يجب عليك اختيار Q235B أو Q355B؟
7. أين يتم استخدام Z Purlin المجلفن بشكل شائع؟
8. كيف ينبغي للمشترين اختيار Z Purlin الصحيح؟
9. ما هي عوامل الجودة التي يجب على المشترين التحقق منها؟
10. الأسئلة الشائعة حول المجلفن Z Purlin
11. خاتمة

ما هو المجلفن Z المدادة؟

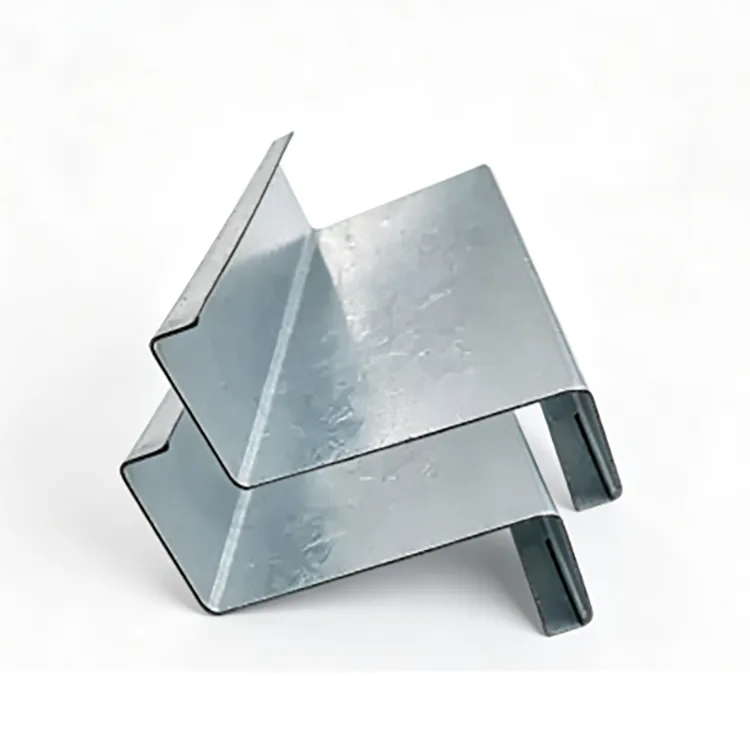

المدادة على شكل Z المجلفنة عبارة عن مقطع فولاذي هيكلي مشكل على البارد مع مقطع عرضي على شكل Z. يتم تصنيعه عادةً من شريط فولاذي هيكلي، يتم تشكيله من خلال سلسلة من عمليات التشكيل بالدلفنة، ومعالجته إلى الطول المطلوب وتكوين الفتحة، ثم جلفنة بالغمس الساخن كمقطع جانبي مكتمل.

تعتبر الهندسة Z مفيدة بشكل خاص لهياكل الأسطح المائلة لأن الأعضاء المتجاورة يمكن أن تتداخل عند نهاياتها. يمكن لهذه الخاصية أن تدعم ترتيبات المدادة المستمرة مع تقليل الحاجة إلى توصيلات منفصلة في كل امتداد هيكلي.

تحدد معلومات منتج Rongheng درجات الفولاذ Q235B وQ355B، وأحجام الأقسام Z100 – Z300، وسمك الجدار من 1.2 مم إلى 3.0 مم. يمكن أيضًا تزويد المقاطع النهائية بالقطع ذو الطول الثابت، والتثقيب، ومعالجة الزوايا وفقًا لمتطلبات المشروع.

على عكس القسم Z غير المطلي والمشكل على البارد، فإن المقطع المجلفن بالغمس الساخن يحتوي على طبقة من الزنك مصممة لحماية الفولاذ الأساسي من التآكل الجوي. يمكن أن يوفر الطلاء حماية حاجزة وحماية قربانية، مما يجعل المادة مفيدة بشكل خاص للهياكل المكشوفة.

لماذا يهم القسم Z في بناء السقف؟

الميزة الهيكلية الرئيسية للمدادة Z هي قدرتها على التداخل مع قسم Z آخر. على السطح المائل، يمكن ترتيب حواف الأجزاء المتجاورة لإنشاء اتصال متداخل، مما يساعد على تمديد خط المدادة عبر امتدادات متتالية.

يمكن أن يوفر هذا التكوين العديد من الفوائد العملية:

• الاستخدام الفعال للملف الهيكلي على شكل Z.
• من المحتمل أن يكون هناك عدد أقل من المفاصل المنفصلة على طول خطوط السقف المستمرة.
• تطبيق مناسب في الأسطح الصناعية المائلة.
• التوافق مع فتحات الاتصال المثقوبة مسبقًا.
• أحجام مرنة لمختلف متطلبات الامتداد والتحميل.

بالنسبة للأسطح التي يزيد ميلها عن 10 درجات تقريبًا، يمكن أن تكون ميزة التداخل مفيدة بشكل خاص. بالنسبة لأنظمة الأسقف المسطحة، قد توفر المدادة C أحيانًا ترتيبًا هيكليًا أبسط. يجب أن يتبع الاختيار النهائي دائمًا الرسومات الإنشائية والحسابات الهندسية.

كيف يتم تصنيع المدادة Z المجلفنة؟

تسلسل التصنيع له تأثير مباشر على تغطية الطلاء واتساق الأبعاد. يتم تشكيل وتصنيع مدادة Z مجلفنة تم إنتاجها بشكل صحيح قبل مرحلة الجلفنة بالغمس الساخن.

تتضمن عملية التصنيع النموذجية ما يلي:

1. فحص وتحضير لفائف الصلب.
2. تسوية الشريط الفولاذي.
3. يتم تشكيل اللفة الباردة في ملف Z.
4. قطع بطول ثابت.
5. اللكم وقطع الزاوية.
6. استقامة وتخفيف التوتر.
7. إزالة الشحوم والتخليل.
8. التدفق والتجفيف.
9. الجلفنة بالغمس الساخن في الزنك المنصهر.
10. التبريد والتخميل.
11. فحص طلاء الزنك.
12. المظهر النهائي والأبعاد وفحص التعبئة.

يتم إجراء الجلفنة بالغمس الساخن عند درجة حرارة 450 درجة مئوية تقريبًا. إن استكمال عمليات القطع والتثقيب الرئيسية قبل الجلفنة يسمح للمناطق المعالجة والزوايا المشكلة ومناطق الاتصال بتلقي حماية الزنك أثناء مرحلة الجلفنة.

ما هي المواصفات الرئيسية للمدادة Z المجلفنة؟

تتطلب مشاريع البناء المختلفة مجموعات مختلفة من ارتفاع القسم ودرجة الفولاذ والسمك والطول وطلاء الزنك. توفر المواصفات التالية مرجعًا عمليًا للمناقشات المتعلقة بالشراء والهندسة.

لا ينبغي النظر في هذه المعلمات بشكل مستقل. يعمل ارتفاع القسم وسمك الجدار ودرجة الفولاذ وتباعد المدادة والتحميل الهيكلي معًا لتحديد التصميم المناسب.

كيف ينبغي اختيار طلاء الزنك؟

يعتمد طلاء الزنك المطلوب بشدة على البيئة التي ستعمل فيها المدادة. لا ينبغي استخدام الطلاء المناسب لمصنع داخلي جاف تلقائيًا في مبنى ساحلي أو منشأة عدوانية كيميائيًا.

يجب تحديد مواصفات الطلاء النهائية وفقًا لفئة التآكل الخاصة بالمشروع والتعرض البيئي والمعايير المطبقة وظروف الخدمة المتوقعة.

هل يجب عليك اختيار Q235B أو Q355B؟

يعد كل من Q235B وQ355B خيارين متاحين لمدادات Z المجلفنة، لكنهما غير قابلين للتبديل في كل التطبيقات الهيكلية.

س235بيمكن أن يكون مناسبًا لأسطح المصانع العادية والمباني الزراعية والهياكل الكهروضوئية على الأسطح عندما يفي القسم والسمك المحدد بالمتطلبات الهيكلية المحسوبة.

س355بغالبًا ما يُنظر إليه في المسافات الأكبر وأحمال الثلوج الأثقل وظروف الرياح القوية والتطبيقات الهيكلية الأكثر تطلبًا. يمكن أن توفر المادة ذات القوة الأعلى سعة تحميل أكبر في ظل ظروف القسم المماثلة، ولكن هذا لا يعني تلقائيًا أنه يجب تحديد قسم أصغر.

ولأغراض الشراء، ينبغي اختيار درجة الفولاذ من التصميم الهندسي وليس من تفضيلات المواد وحدها.

أين يتم استخدام Z Purlin المجلفن بشكل شائع؟

إن الجمع بين الكفاءة الهيكلية والهندسة المتداخلة والحماية من التآكل يجعل المدادة على شكل Z المجلفنة مناسبة لمجموعة واسعة من تطبيقات البناء.

• أسطح المصانع:تستخدم كمدادات للأسقف والجدران في المباني الفولاذية الصناعية.
• الأنظمة الكهروضوئية على الأسطح:مناسبة للأسطح المنحدرة حيث يمكن أن يؤدي تداخل القسم Z إلى تبسيط ترتيبات المدادة.
• المباني الساحلية:يستخدم عندما تكون هناك حاجة إلى زيادة حماية طلاء الزنك للصلب المكشوف.
• الهياكل الزراعية:مفيد لمباني الماشية والحظائر الزراعية والهياكل ذات الصلة بالدفيئة.
• المنشآت الصناعية الرطبة:يوفر حماية إضافية من التآكل في البيئات المعرضة للرطوبة.
• الهياكل الفولاذية الخفيفة الخارجية:يمكن دمجها في أنظمة السقف والسياج المكشوفة.

بالنسبة لأي مشروع، يجب التحقق من القسم المحدد وفقًا للرسومات الإنشائية ومتطلبات الامتداد والتباعد بين المدادات وأحمال الرياح وأحمال الثلوج والانحراف المسموح به.

كيف ينبغي للمشترين اختيار Z Purlin الصحيح؟

يمكن أن يؤدي شراء مدادة Z بناءً على اسم المنتج فقط إلى مواصفات غير كاملة. يجب أن يحدد طلب الشراء الاحترافي المعلمات المهمة قبل عرض الأسعار والإنتاج.

1. تأكيد حجم القسم.حدد ارتفاع Z المطلوب مثل Z160 أو Z200 أو ملف تعريف آخر قائم على الرسم.
2. تحديد سمك الجدار.تتراوح الخيارات النموذجية من 1.2 ملم إلى 3.0 ملم.
3. حدد درجة الصلب.قم بتأكيد ما إذا كان Q235B أو Q355B مطلوبًا.
4. تحديد بيئة التآكل.حدد ما إذا كان المشروع داخليًا أو رطبًا أو ساحليًا أو عدوانيًا كيميائيًا.
5. تحديد طلاء الزنك.على سبيل المثال، ≥85 ميكرومتر، 120-180 ميكرومتر أو 200-275 ميكرومتر وفقًا لمتطلبات المشروع.
6. تأكيد الطول.يمكن أن يؤدي الإنتاج ذو الطول الثابت إلى تبسيط عملية التثبيت وتقليل المعالجة في الموقع.
7. توفير رسومات التثقيب.يجب تحديد قطر الثقب والتباعد والموضع بشكل واضح.
8. تأكيد المعايير المعمول بها.تشير صفحة المنتج إلى GB/T 6728-2025 لمقاطع الفولاذ الهيكلي وEN ISO 1461 للجلفنة.

مواصفات واضحة مثلس355ب / Z200 / 2.0 مم / 200 ميكرومتر زنك / طول ثابت / مثقوب مسبقًايزود الشركة المصنعة بمعلومات مفيدة أكثر بكثير من الطلب العام للفولاذ Z المجلفن.

ما هي عوامل الجودة التي يجب على المشترين التحقق منها؟

يجب أن تغطي مراقبة الجودة سلسلة الإنتاج بأكملها بدلاً من التركيز فقط على المظهر النهائي. يجب فحص الملفات الفولاذية الواردة لمعرفة الدرجة والسمك وحالة السطح قبل تشكيل اللفة.

أثناء التشكيل والتصنيع، تشمل نقاط التفتيش الهامة ما يلي:

• ارتفاع القسم ودقة الأبعاد.
• هندسة الحافة واتساق الملف الشخصي.
• سمك الجدار.
• الاستقامة والالتواء.
• موضع اللكم وأبعاد الثقب.
• دقة الطول الثابت.
• سمك طلاء الزنك والتغطية.
• حالة السطح بعد الجلفنة.
• غياب الفولاذ العاري أو التقشير أو تراكم الزنك الزائد.

إذا كان القطع أو الحفر لا يمكن تجنبه بعد التثبيت، فيجب تنظيف الفولاذ المكشوف وإصلاحه بشكل صحيح باستخدام طلاء مناسب غني بالزنك. يقوم اللحام بالمثل بإزالة الزنك حول المنطقة الساخنة، لذلك تتطلب المناطق الملحومة إصلاحًا مناسبًا بعد اللحام.

بالنسبة للمكونات الهيكلية المجلفنة، يُفضل عمومًا منع المعالجة غير الضرورية للموقع لأن المقاطع المثقوبة مسبقًا والمقطعة مسبقًا تسمح لمزيد من التشكيل الجانبي النهائي بتلقي الحماية من التآكل قبل التثبيت.

الأسئلة الشائعة حول المجلفن Z Purlin

1. هل يمكن استخدام مدادات Z المجلفنة لأنظمة الطاقة الشمسية على الأسطح؟

نعم. يمكن استخدام مدادات Z المجلفنة في الهياكل الكهروضوئية على الأسطح، خاصة على الأسطح المنحدرة حيث يمكن أن تدعم المقاطع Z المتداخلة ترتيب مدادات فعال. يجب اختيار القسم والطلاء وفقًا للأحمال الهيكلية والتعرض البيئي.

2. ما هو طلاء الزنك المناسب للمشروع الساحلي؟

وللحصول على تعرض ساحلي قوي، يمكن اعتبار طلاء الزنك بسماكة 200-275 ميكرومتر بمثابة مواصفات أولية. يجب تحديد المتطلبات النهائية وفقًا لبيئة التآكل الفعلية ومواصفات المشروع المعمول بها.

3. هل يمكن لحام مدادات Z المجلفنة؟

نعم، لكن اللحام يدمر طبقة الزنك حول المنطقة الساخنة. يجب تنظيف المنطقة المصابة وإصلاحها بطبقة مناسبة غنية بالزنك بعد اللحام. عندما يكون ذلك عمليًا، يمكن أن تعمل الوصلات المثبتة بمسامير على تبسيط إدارة الحماية من التآكل.

4. هل المدادة Z السميكة هي الأفضل دائمًا؟

لا، فزيادة سماكة الجدار تزيد من استهلاك الفولاذ وقد تزيد من تكلفة المشروع. يعتمد السُمك الصحيح على الامتداد، والتباعد بين المدادات، وحمل الرياح، وحمل الثلج، وارتفاع القسم، والانحراف المسموح به، والحسابات الهيكلية.

5. هل يمكن استخدام مدادات Z للجدران؟

نعم. يمكن استخدام مدادات Z كمدادات للحوائط وعناصر تأطير سياج. ومع ذلك، فإن ميزة التداخل في الشكل Z تكون بشكل عام أكثر قيمة في أنظمة السقف المائل، لذلك قد يكون القسم C أكثر ملاءمة لبعض تطبيقات الجدران.

6. هل يمكن تثقيب مدادات Z المجلفنة مسبقًا؟

نعم. يمكن إنتاج حجم الثقب وموضعه وتباعده وفقًا للرسومات الهيكلية المعتمدة. إن إجراء التثقيب قبل الجلفنة بالغمس الساخن يسمح أيضًا للمناطق المعالجة بتلقي حماية الزنك أثناء الجلفنة.

خاتمة

توفر المدادة المجلفنة على شكل Z مزيجًا عمليًا من الكفاءة الهيكلية والتصنيع المرن والحماية من التآكل للإنشاءات الفولاذية الحديثة. تعتبر هندستها على شكل Z مفيدة بشكل خاص لأعضاء السقف المتداخلة، في حين أن الجلفنة بالغمس الساخن بعد التشكيل والتصنيع تساعد على حماية المظهر النهائي في البيئات الخارجية والرطبة. يتطلب اختيار المنتج المناسب أكثر من مجرد تحديد قسم Z: درجة الفولاذ، وارتفاع القسم، وسمك الجدار، وطلاء الزنك، والامتداد، والتباعد، والتحميل، والتعرض البيئي، يجب أن تؤخذ في الاعتبار معًا.

بالنسبة للأسطح الصناعية، ومشاريع الخلايا الكهروضوئية على الأسطح، والمباني الزراعية، والهياكل الساحلية أو غيرها من تطبيقات الفولاذ الخفيف، يمكن لشركة Rongheng مراجعة متطلبات المشروع وتوفير حلول الفولاذ الإنشائي المجلفن بناءً على الأبعاد ودرجة المواد ومتطلبات الطلاء ومواصفات المعالجة. إذا كنت تقوم بشراء مقاطع Z مجلفنة لمشروع قادم،اتصل بنابالحجم المطلوب ودرجة الفولاذ وطلاء الزنك والكمية والرسومات لمناقشة الحل المناسب.
