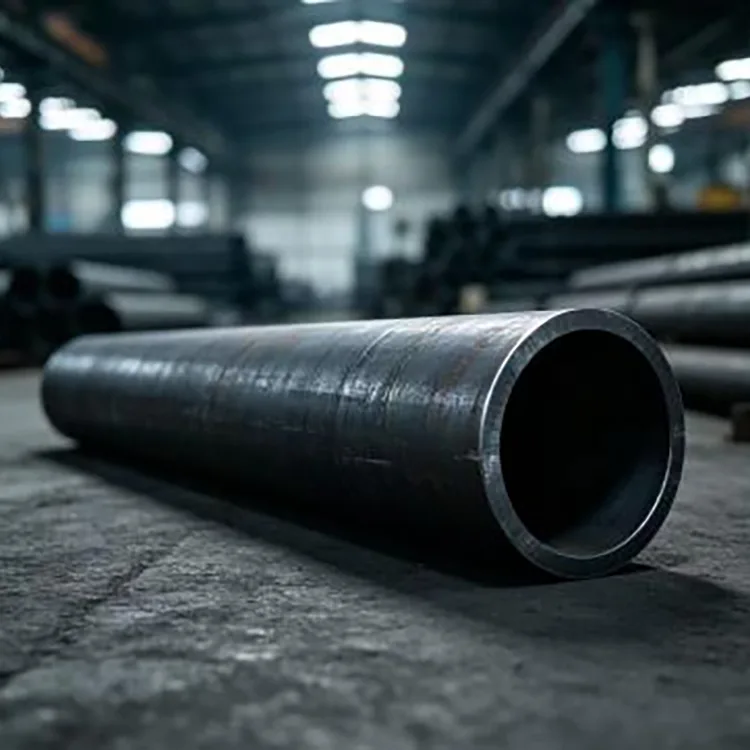

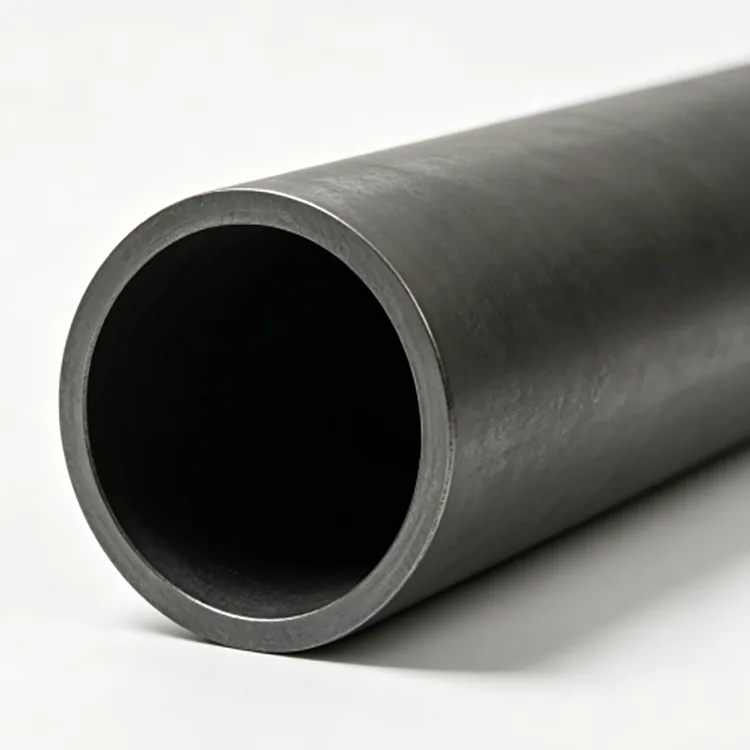

يتم تصنيع الأنابيب غير الملحومة من الفولاذ الكربوني لأنظمة خطوط الأنابيب من قضبان الفولاذ الصلبة بدلاً من شريط فولاذي مع خط ملحوم طولي. يتم تسخين البليت، وثقبه لتكوين غلاف مجوف، ثم يتم دحرجته أو سحبه على البارد لتحقيق القطر المطلوب وسمك الجدار.
بالنسبة لأنظمة خطوط الأنابيب، فإن السبب الرئيسي لاستخدام الأنابيب غير الملحومة ليس ببساطة أنها تتمتع "بقوة أعلى". يزيل تركيبه خط اللحام الطولي الموجود في الأنابيب الملحومة، والذي يمكن أن يكون اعتبارًا مهمًا لبعض تطبيقات الضغط العالي أو درجة الحرارة العالية أو تطبيقات الخدمة الحرجة.
يمكن توريد الأنبوب النهائي باللون الأسود، أو المخلل أو المخمول أو المصقول أو المطلي بزيت مانع للصدأ أو معالجته بوسائل حماية سطحية أخرى متفق عليها. يجب أن تعتمد المواصفات النهائية على الوسط ودرجة الحرارة والضغط وطريقة الاتصال ومعيار خط الأنابيب المطبق.
|
غرض |
مواصفة |
|
منتج |
الأنابيب غير الملحومة من الفولاذ الكربوني لأنظمة خطوط الأنابيب |
|
المواد الرئيسية |
20#، Q235B، Q345B، A106 GR.B، A53 GR.B |
|
القطر الخارجي |
21-630 ملم |
|
سمك الجدار |
1-50 ملم |
|
الطول القياسي |
6 م / 12 م |
|
طول مخصص |
متاح |
|
نطاق الضغط |
0.6-32 ميجاباسكال كنطاق مرجعي موفر، ويخضع لحجم الأنبوب وسمك الجدار والمادة ورمز التصميم |
|
نطاق درجة الحرارة |
-20 درجة مئوية إلى 450 درجة مئوية كمرجع المنتج الموردة؛ تعتمد درجة حرارة الخدمة الفعلية المسموح بها على المادة والمعايير المعمول بها |
|
سطح |
زيت أسود، مخلل ومخمد، مصقول، مقاوم للصدأ، مجلفن |
|
يعالج |
القطع، الميلا، الخيوط، الحفر وغيرها من التصنيع المتفق عليه |
يستخدم الفولاذ الكربوني 20# بشكل شائع في نقل السوائل العامة والتطبيقات الميكانيكية التقليدية.
يعتبر Q235B مناسبًا للتطبيقات الهيكلية وتطبيقات الدعم العامة حيث يتطلب التصميم هذه الدرجة.
يمكن اعتبار Q345B للتطبيقات التي تتطلب قوة أعلى، وفقًا لمواصفات الأنابيب المعمول بها.
A106 Gr.B هو خيار شائع لأنابيب الفولاذ الكربوني غير الملحومة المستخدمة في الخدمة ذات درجات الحرارة العالية. يغطي ASTM A106/A106M-26 الأنابيب الفولاذية الكربونية غير الملحومة لخدمة درجات الحرارة العالية ويتضمن متطلبات الاختبار الميكانيكي والاختبار الهيدروستاتيكي والاختبار الكهربائي غير المدمر.
ينتمي A53 Gr.B إلى مواصفات الأنابيب الأوسع التي تغطي الأنابيب المجلفنة السوداء وغير الملحومة والأنابيب المجلفنة بالغمس الساخن، لذلك يجب على المشتري أن يذكر بوضوح أن المنتج المطلوب غير ملحوم. يغطي ASTM A53/A53M-24 NPS 1/8 حتى NPS 26 ويتضمن متطلبات الفحص الهيدروستاتيكي وغيرها.
تم تصميم معايير مختلفة لخدمات مختلفة.
بالنسبة لنقل السوائل العام في الصين، فإن GB/T 8163-2018 هو المعيار الحالي للأنابيب الفولاذية غير الملحومة لخدمة السوائل.
للخدمة في درجات الحرارة العالية، تم تصميم ASTM A106/A106M خصيصًا لأنابيب الفولاذ الكربوني غير الملحومة للخدمة في درجات الحرارة العالية.
بالنسبة لتكسير البترول وأفران البتروكيماويات ذات الصلة وتطبيقات المبادلات الحرارية وأنابيب الضغط، يغطي المعيار GB 9948-2013 الأنابيب الفولاذية غير الملحومة لتكسير البترول.
ولهذا السبب، يجب أن يوضح استفسار خط الأنابيب وسط الخدمة ودرجة حرارة التشغيل، وليس فقط القطر الخارجي وسمك الجدار.
تغطي مجموعة المنتجات الموردة 0.6-32 ميجاباسكال و-20 درجة مئوية إلى 450 درجة مئوية، ولكن لا ينبغي معاملتها كتصنيف عالمي واحد لكل أنبوب.
يعتمد الضغط المسموح به على القطر الخارجي، وسمك الجدار، ودرجة الفولاذ، ودرجة حرارة التصميم، وبدل التآكل، وتكوين الوصلة، ورمز التصميم الحاكم.
تؤثر درجة الحرارة أيضًا على أداء المواد. لا يمكن استخدام الأنبوب المناسب لخدمة المياه ذات درجة الحرارة العادية تلقائيًا للبخار ذي درجة الحرارة المرتفعة لمجرد أن سمك الجدار هو نفسه.
بالنسبة للأنظمة ذات درجة الحرارة العالية، يجب تأكيد معيار المادة ورمز التصميم قبل الشراء.
يعد غياب اللحام الطولي مفيدًا في التطبيقات التي يجب أن يوفر فيها جدار الأنبوب جسمًا مستمرًا حول المحيط.
بالنسبة للعديد من أنظمة الضغط المنخفض العادية، قد تكون الأنابيب الملحومة أكثر اقتصادا.
تصبح الأنابيب غير الملحومة أكثر أهمية عندما يتطلب المشروع مواصفات سلسة بسبب الضغط أو درجة الحرارة أو أهمية الخدمة أو الكود المطبق.
هذا التمييز مهم للمشتريات. يجب أن يكون "السلاسة" مطلبًا في مواصفات الشراء عندما يستدعي التصميم الهندسي ذلك، وليس افتراضًا يعتمد على مظهر الأنابيب.
بالنسبة لنقل السوائل، يتأثر انخفاض الضغط بالقطر الداخلي، وطول الأنبوب، ومعدل التدفق، ولزوجة السائل، والتجهيزات، وحالة السطح الداخلي.
يمكن للقطر الداخلي الأكبر أن يقلل من سرعة التدفق وفقدان الاحتكاك، في حين أن القطر الأصغر يمكن أن يزيد الطلب على الضخ.
لهذا السبب، يجب أن يعتمد حجم الأنبوب على التدفق المطلوب وانخفاض الضغط المسموح به. يجب بعد ذلك فحص سمك الجدار بشكل منفصل لمعرفة الضغط والمتطلبات الميكانيكية.
إنه يوفر مقاومة للضغط، ويسمح بسمح بالتآكل عند الحاجة، ويساهم في الصلابة الميكانيكية ويؤثر على سعة الحمل الخارجية لخط الأنابيب.
النطاق المتوفر هو 1-50 مم، مع توفر سلسلة ضغط SCH لأوامر المشروع المناسبة.
الجدار السميك ليس أفضل تلقائيًا. فهو يزيد من وزن المادة وتكلفتها وفي بعض الأحيان متطلبات اللحام أو الثني. يجب أن يأتي السماكة الصحيحة من ضغط التصميم ودرجة الحرارة ودرجة المادة وبدل التآكل.

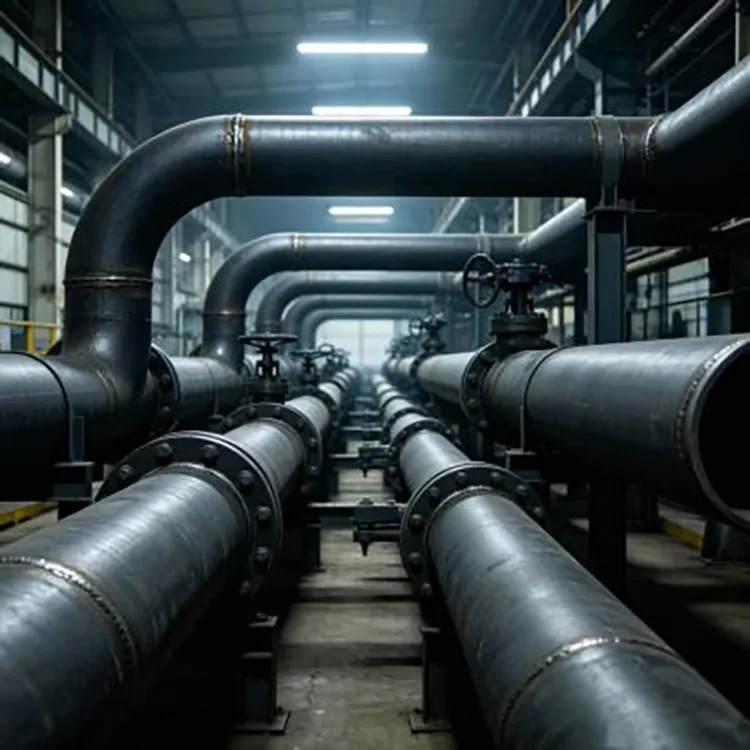

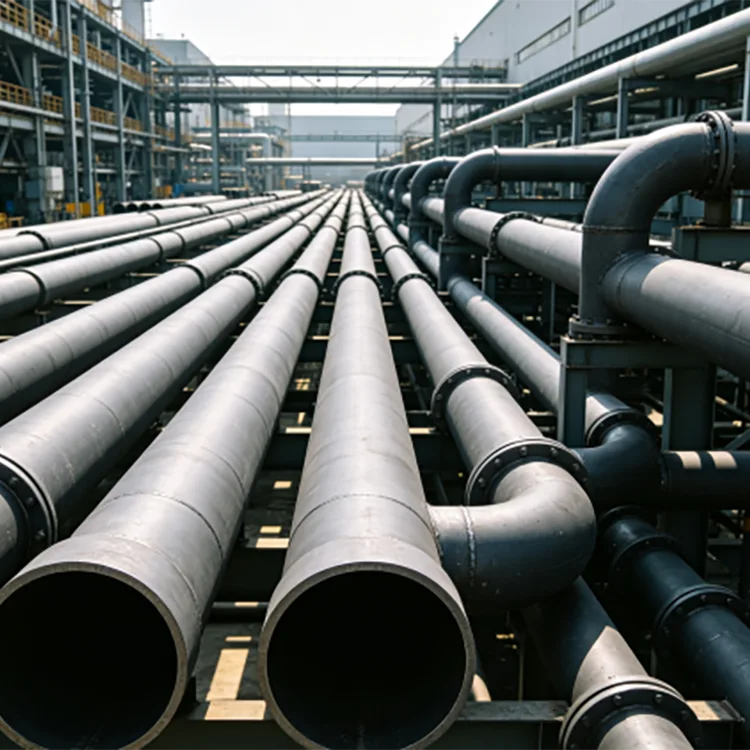

يتم استخدام الأنابيب غير الملحومة من الفولاذ الكربوني لأنظمة خطوط الأنابيب عبر العديد من الأنظمة الصناعية.
في محطات الطاقة، يمكن استخدامه لأنظمة مختارة للبخار والماء والأنابيب المساعدة حيث تكون المواد ودرجة الحرارة مناسبة.
وفي المصانع الكيميائية، يتم استخدامه لأنابيب المعالجة وأنظمة نقل الحرارة ووصلات المعدات مع اختيار المواد المناسبة.

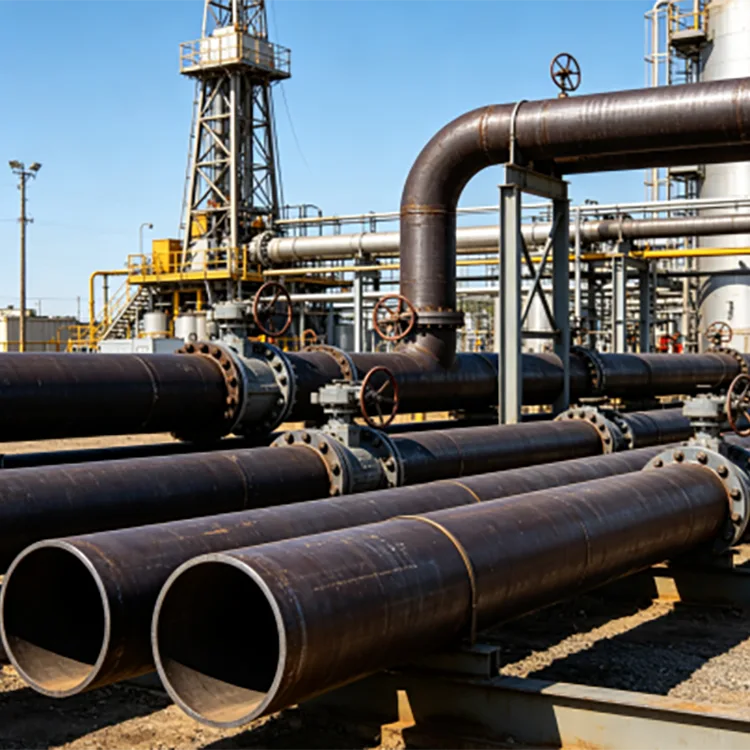

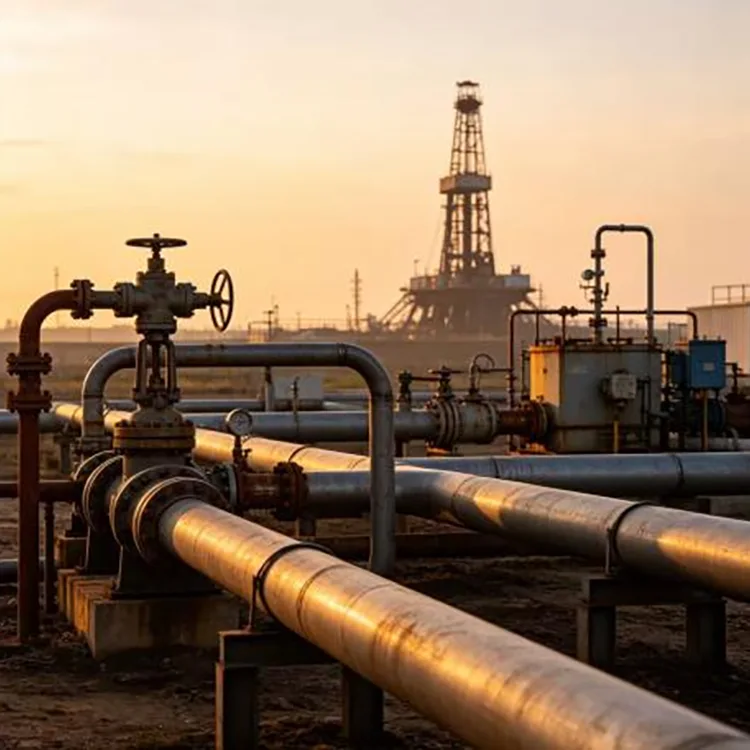

في منشآت النفط والغاز، يمكن استخدام الأنابيب غير الملحومة في خطوط ضغط ومعالجة محددة حيث تسمح الدرجة والمعيار المحدد بذلك.
في المعدات الميكانيكية، يمكن أن تكون بمثابة الأنابيب الهيدروليكية، وأنابيب المعدات ووصلات تحمل الضغط.
وفي المرافق الصناعية، يتم استخدامه للهواء المضغوط والماء ووسائط المعالجة الأخرى وفقًا لمتطلبات الخدمة المعمول بها.
بالنسبة لخطوط الأنابيب ذات درجة الحرارة العالية، يجب اختيار الأنبوب من متطلبات درجة الحرارة إلى الخلف.
إذا كان الخط يحمل بخارًا بدرجة حرارة عالية أو أي وسيلة معالجة ساخنة أخرى، فيجب على المشتري تأكيد درجة المادة ودرجة حرارة التصميم والضغط وترتيب العزل وبدل التمدد.
يغطي ASTM A106/A106M-26 بشكل خاص الأنابيب الفولاذية الكربونية غير الملحومة للخدمة في درجات الحرارة العالية ويتطلب أن يكون الأنبوب مناسبًا لعمليات مثل الثني والتشفية واللحام عندما يتم تحديده بشكل صحيح.
لا ينبغي استبدال أنبوب الموائع للأغراض العامة بدرجة حرارة عالية لمجرد أن الحجم الاسمي متطابق.
يمكن استخدام الأنابيب الفولاذية غير الملحومة في أنظمة خطوط الأنابيب المدفونة، لكن السطح الفولاذي الأسود لا يوفر حماية طويلة الأمد من التآكل تحت الأرض.
بالنسبة للخدمة المدفونة، قد تشمل الحماية الخارجية الطلاءات المناسبة المضادة للتآكل، أو أنظمة التغليف أو تدابير الحماية الكاثودية وفقًا لتصميم المشروع.
التربة نفسها يمكن أن تكون مصدرا هاما للتآكل. محتوى الرطوبة، ودرجة الحموضة، والأملاح، والصرف الصحي وظروف التيار الشارد كلها تؤثر على الحماية المطلوبة.
إذا كان خط الأنابيب يحمل وسطًا مسببًا للتآكل داخليًا، فيجب أيضًا مراعاة توافق المواد الداخلية.
يمكن توفير الأنبوب في العديد من الظروف السطحية.
الأسود: الحالة الطبيعية غير المعالجة للعديد من تطبيقات الأنابيب الصناعية والتصنيعية.
مخلل ومخلل: مفيد عند الحاجة إلى سطح أنظف.
مصقول: تم اختياره للتطبيقات التي يكون لتشطيب السطح فيها دور محدد.
زيت مانع للصدأ: مفيد في حماية التخزين والنقل.
المجلفن بالغمس الساخن: متاح للتطبيقات المناسبة التي تتطلب حماية خارجية من التآكل الجوي.
يجب اختيار المعالجة السطحية النهائية وفقًا للوسط وبيئة الخدمة بدلاً من تطبيقها كترقية عامة.
لتركيب خطوط الأنابيب، يمكن تحضير نهايات الأنابيب وفقًا لطريقة التوصيل.
الأطراف العادية مناسبة لبعض الوصلات الملحومة.
يمكن تحضير الأطراف المشطوفة للحام بعقب.
يمكن ترتيب الأطراف الملولبة لتطبيقات مناسبة ذات قطر أصغر.
يمكن أن يؤدي القطع ذو الطول الثابت أيضًا إلى تقليل التصنيع الميداني عندما يتم الانتهاء من رسم خط الأنابيب بالفعل.
عندما يتم لحام الأنبوب في نظام الضغط، يجب أن يتبع الإعداد النهائي إجراءات اللحام الخاصة بالمشروع وتصميم الوصلة.
بالنسبة لخط أنابيب الضغط، فإن فحص المظهر وحده لا يكفي.
قد تتضمن خطة الفحص التحقق من المواد وقياس الأبعاد والفحص البصري والاختبار الهيدروستاتيكي والفحص غير المدمر المناسب وفقًا للمعيار المحدد.
يتضمن ASTM A106/A106M-26 متطلبات الاختبار الكهربائي للشد والانحناء والتسطيح والهيدروستاتيكي وغير المدمرة ضمن نطاقه.
يتضمن ASTM A53/A53M-24 أيضًا شروط الاختبار الكهربائي للشد والانحناء والتسطيح والهيدروستاتيكي وغير المدمرة للأنابيب التي تغطيها هذه المواصفات.
بالنسبة لطلب المشروع، يجب على المشتري تحديد الاختبارات المطلوبة قبل الإنتاج بدلاً من محاولة إضافتها بعد الشحن.
يتم فحص المواد من الفولاذ الوارد من خلال فحص الأنابيب النهائية.
يتم التحقق من التركيب الكيميائي وهوية المادة مقابل الدرجة المحددة. يتم فحص القطر وسمك الجدار والطول والاستقامة أثناء فحص المنتج النهائي.
بالنسبة للطلبات الهامة، يمكن أن يشمل الفحص الإضافي الاختبار الهيدروستاتيكي والفحص غير المدمر وفقًا للمعيار المحدد.
يجب أن تتطابق شهادات المواد مع دفعة الإنتاج الفعلية. إذا كان المشروع يتطلب تحققًا مستقلاً، فيمكن ترتيب فحص طرف ثالث قبل الشحن.
|
طلب |
اتجاه البداية النموذجي |
|
نقل السوائل العامة |
20# ومتطلبات GB/T 8163 المعمول بها |
|
الأنابيب الصناعية العامة |
20# أو ما يعادلها |
|
تطبيق هيكلي/ميكانيكي عالي القوة |
Q345B حيثما يسمح بذلك |
|
خدمة ارتفاع درجة الحرارة |
A106 Gr.B أو درجة الحرارة العالية الخاصة بالمشروع |
|
خدمة البترول / البتروكيماويات |
حدد معيار البترول أو البتروكيماويات المطبق |
|
خط أنابيب مدفون |
مواصفات الأنابيب + الحماية من التآكل الخارجي |
|
نظام الضغط العالي |
تأكد من ضغط التصميم ودرجة الحرارة وسمك الجدار والكود المطبق |
هذه هي توجيهات الشراء وليست بدائل لتصميم خطوط الأنابيب.
يبدأ مسار إنتاج الأنابيب غير الملحومة بقضيب صلب.
الخام الصلب ← إعادة التسخين ← الثقب الدوار ← الدرفلة على الساخن / التحجيم ← المعالجة الحرارية عند الحاجة ← الاستقامة ← القطع ← الفحص ← التشطيب ← التعبئة
بالنسبة لبعض الأحجام والمواصفات، يمكن استخدام السحب على البارد أو الدرفلة على البارد بعد مرحلة العمل الساخن لتحقيق أبعاد أكثر إحكامًا ومتطلبات السطح.
يعتمد مسار التصنيع الفعلي على حجم الأنبوب ودرجته والمعايير المطلوبة.
تدعم شبكة توريد الصلب Tianjin Daqiuzhuang تحديد المصادر والفحص والقطع ومعالجة الأنابيب والخدمات اللوجستية لطلبات المشروع.
يغطي النطاق المتاح قطرًا خارجيًا يتراوح من 21 إلى 630 ملم وسمك جدار من 1 إلى 50 ملم، بأطوال قياسية تبلغ 6 أمتار و12 مترًا وأطوال مخصصة لمتطلبات المشروع.
يمكن ترتيب المواد حول الخدمة المقصودة، بما في ذلك 20# وQ235B وQ345B وA106 Gr.B وA53 Gr.B حيث يسمح المعيار المحدد بالدرجة.
بالنسبة لمشاريع خطوط الأنابيب، يمكن أن يشمل الطلب القطع والشطف وإعداد السطح وغيرها من عمليات المعالجة المتفق عليها قبل التسليم.
يمكن توفير شهادات المواد وسجلات الفحص وفقًا لمتطلبات الشراء، مع توفر فحص طرف ثالث للمشاريع التي تتطلب التحقق المستقل.
بالنسبة لطلبات التصدير، يمكن تنسيق تجميع الأنابيب والحماية من الرطوبة وتحميل الحاويات والتوثيق من خلال شبكة تيانجين اللوجستية.
يجب أن يتضمن الاستفسار المفيد وسط خط الأنابيب، وضغط التصميم، ودرجة الحرارة التصميمية، ومعيار الأنابيب، ودرجة الفولاذ، والقطر الخارجي، وسمك الجدار، والطول والكمية.
على سبيل المثال:
GB/T 8163 / 20# / سلس / 114.3 × 8 مم / 6 م / خط أنابيب المياه / 100 طن متري
لخدمة درجة الحرارة العالية:
ASTM A106 Gr.B / سلس / 8 بوصة / SCH40 / 12 م / خط معالجة بدرجة حرارة عالية
تسمح هذه المعلومات للمورد بتحديد المنتج الصحيح بدلاً من مطابقة الطلب حسب القطر فقط.
لا تحتوي الأنابيب غير الملحومة على وصلة لحام طولية وهي مخصصة للعديد من تطبيقات الضغط ودرجة الحرارة والخدمات الحرجة. يعتمد ما إذا كان ذلك ضروريًا على رمز المشروع وظروف التشغيل.
يشمل النطاق المتوفر 20# وQ235B وQ345B وA106 Gr.B وA53 Gr.B، وفقًا لمعايير المنتج المعمول بها.
نعم، عندما تكون المواد والمقاييس المختارة مناسبة لدرجة الحرارة والضغط التصميمي. تم تصميم ASTM A106 خصيصًا لأنابيب الصلب الكربوني غير الملحومة للخدمة في درجات الحرارة العالية.
يصل النطاق المرجعي للمنتج المزود إلى 32 ميجا باسكال، ولكن يجب حساب ضغط العمل المسموح به للقطر الفعلي وسمك الجدار والمواد ودرجة الحرارة ورمز التصميم.
النطاق المرجعي المقدم هو -20 درجة مئوية إلى 450 درجة مئوية. هذا ليس تصنيفًا عالميًا لجميع الدرجات والأحجام؛ يحدد معيار المواد ورمز التصميم المطبق درجة حرارة الخدمة الفعلية المسموح بها.
نعم، ولكن يجب أن يتلقى الفولاذ الكربوني غير المعالج عادةً حماية مناسبة من التآكل الخارجي للخدمة المدفونة. وينبغي النظر في كيمياء التربة وظروف الرطوبة في تصميم التآكل.
نعم. يمكن توفير سماكات جدار سلسلة الضغط مثل SCH40 عندما تكون متوافقة مع حجم الأنبوب المحدد والمعيار.
نعم. يمكن ترتيب القطع ذو الطول الثابت والشطف النهائي وفقًا لرسومات خطوط الأنابيب ومتطلبات اللحام.
ليس كبديل تلقائي. تنتمي الدرجات إلى مواصفات مختلفة ولها متطلبات مختلفة. يجب أن يفي الأنبوب بالمعايير المحددة في تصميم خط الأنابيب.
GB/T 8163-2018 هو المعيار الصيني الحالي للأنابيب الفولاذية غير الملحومة لخدمة السوائل.
يغطي A53/A53M كلا من الأنابيب الملحومة وغير الملحومة. إذا كانت الأنابيب غير الملحومة مطلوبة، فيجب أن يحدد أمر الشراء بوضوح المنتج غير الملحوم.
يمكن توفير شهادات المواد وسجلات فحص الأبعاد وتقارير الاختبار المتفق عليها. يمكن ترتيب الاختبار الهيدروستاتيكي والاختبار غير المدمر والفحص بواسطة طرف ثالث وفقًا لمواصفات المشروع.
