أنابيب النفط غير الملحومة لحقول النفط هي الأنابيب التي تنتقل من خلالها السوائل المنتجة إلى السطح أو تدخل السوائل المحقونة إلى التكوين. وبالتالي فإن اختياره يرتبط ارتباطًا وثيقًا بالضغط الداخلي وتكوين السوائل ودرجة الحرارة وعمق البئر وعمليات الصيانة المتكررة وأداء الاتصال.
وعلى عكس الغلاف، لا يتم عادةً تثبيت الأنابيب بشكل دائم في البئر. إنها تشكل سلسلة قابلة للإزالة داخل الغلاف ويمكن سحبها للخارج أثناء عمليات الصيانة أو التحفيز أو الصيانة.
يغطي API Spec 5CT الغلاف والأنابيب، بما في ذلك أحجام الأنابيب وسمك الجدار ودرجات الفولاذ والتشطيبات النهائية. يحتوي الإصدار الحادي عشر من API 5CT الحالي على إضافات وأخطاء لاحقة، بما في ذلك Errata 3 لشهر يونيو 2026.
بالنسبة للمشاريع الصينية، فإن GB/T 19830-2023 هو المعيار الحالي للأنابيب الفولاذية المستخدمة كغلاف أو أنابيب في آبار النفط والغاز.
|
غرض |
العرض النموذجي |
|
المعايير |
API 5CT/GB/T 19830-2023 |
|
الدرجات |
H40، J55، K55، N80، L80، P110، C90، T95، Q125 وغيرها من الدرجات المحددة |
|
القطر الخارجي |
26.7–114.3 ملم (1.05–4½ بوصة) |
|
الأحجام المشتركة |
1.9 بوصة، 2⅜ بوصة، 2⅞ بوصة، 3½ بوصة، 4 بوصة، 4½ بوصة |
|
تصنيع |
سلس |
|
اتصالات |
NU، والاتحاد الأوروبي، وIJ والاتصالات المتميزة المحددة |
|
طول |
R1، R2، R3 حسب متطلبات الطلب |
يسرد API 5CT حاليًا الدرجات بما في ذلك H40، وJ55، وK55، وN80، وL80، وC90، وT95، وP110، وQ125، جنبًا إلى جنب مع وصلات الأنابيب مثل الأنابيب غير المضطربة (NU)، والأنابيب الخارجية المضطربة (EU) والأنابيب المشتركة المتكاملة (IJ).
يمكن استخدام H40 في بعض التطبيقات ذات التحميل المنخفض والآبار الضحلة حيث تكون قوتها المنخفضة كافية.
يتم تحديد J55 وK55 بشكل شائع للآبار التقليدية. يتم اختيارها غالبًا حيث لا يتطلب البئر درجة قوة أعلى.
يوفر N80 مستوى قوة أعلى للخدمة التقليدية الأكثر تطلبًا، ولكن الدرجة الأعلى لا تجعله مناسبًا تلقائيًا للبيئات الحامضة.
يتم اختيار L80 بشكل شائع حيث يتم تحديد خصائص المواد الخاضعة للرقابة ومتطلبات الخدمة الحامضة. يجب ذكر نوع L80 بالضبط في الترتيب.
يتم استخدام P110 عندما تكون هناك حاجة إلى قوة أعلى، بما في ذلك الآبار العميقة وظروف الإنتاج أو التحفيز الصعبة.
يمكن اختيار C90 وT95 للتطبيقات ذات القوة الأعلى حيث يتطلب تصميم البئر أيضًا أداء الخدمة الحمضية ذات الصلة.
وينبغي اختيار درجة الفولاذ من التصميم الفعلي للبئر بدلاً من استخدام العمق وحده كعامل حاسم.
بالنسبة للآبار التقليدية الضحلة أو متوسطة العمق، قد يوفر J55 أو K55 توازنًا عمليًا بين القوة والتكلفة.
عندما يزداد عمق البئر أو الحمل المحوري أو الضغط أو أحمال التحفيز، يمكن أخذ N80 أو P110 في الاعتبار وفقًا لتصميم الغلاف والأنابيب.
بالنسبة للآبار المحتوية على H₂S، يجب اختيار الأنابيب خصيصًا لظروف الخدمة الحامضة. الدرجة والصلابة والمعالجة الحرارية والمتطلبات البيئية كلها أمور مهمة. يحتوي API 5CT على متطلبات محددة للعديد من الدرجات المستخدمة في الخدمة الصعبة؛ ولذلك، فإن مجرد اختيار درجة عالية القوة ليس مؤهلاً مناسبًا للخدمة الحامضة.
بالنسبة للبيئات الغنية بثاني أكسيد الكربون والكلوريد، يمكن النظر في استخدام الأنابيب المقاومة للتآكل مثل L80 13Cr عندما تتطلب ظروف سوائل البئر ذلك. تحتفظ API أيضًا بمواصفات منفصلة للمنتجات غير الملحومة المصنوعة من السبائك المقاومة للتآكل والمستخدمة كغلاف وأنابيب.
يؤثر اتصال الأنابيب على نقل الحمولة، والختم، والقدرة على تحمل عمليات التشغيل والسحب المتكررة.
تحتوي أنابيب NU غير المضطربة على نهاية أنبوب غير مضطربة وتستخدم بشكل شائع للآبار التقليدية حيث يكون أداء الاتصال الخاص بها كافيًا.
تعمل أنابيب الاضطراب الخارجية للاتحاد الأوروبي على زيادة قسم الاتصال ويتم اختيارها بشكل شائع عند الحاجة إلى قدرة شد أعلى.
يتم استخدام التوصيلات المتميزة عندما يتطلب البئر إحكامًا معززًا للغاز، أو مقاومة أكبر للتحميل المتكرر أو أداء أكثر تطلبًا للضغط ودرجة الحرارة. يجب أن يحدد المشروع الاتصال الدقيق بدلاً من استخدام اسم اتصال خاص كوصف عام للمنتج.
يشتمل مسار إنتاج أنابيب النفط غير الملحومة النموذجية لحقول النفط على إعداد قضبان الصلب، والتسخين، والثقب، والدرفلة على الساخن، والتحجيم، والتبريد، والاستقامة، والقطع، والمعالجة الحرارية عند الاقتضاء، وتصنيع الخيوط والفحص النهائي.
تعتبر معالجة الخيوط ذات أهمية خاصة لأن الأنابيب يتم تصنيعها وتكسيرها بشكل متكرر أثناء الخدمة. وبالتالي فإن أبعاد الخيط وملاءمة أداة التوصيل والحالة النهائية والقياس تحتاج إلى تلبية المعايير المحددة.
تعتمد متطلبات الفحص على الدرجة ومواصفات المنتج وأمر الشراء. وقد تشمل التركيب الكيميائي، وخصائص الشد، والصلابة، وفحص الأبعاد، واختبار الانجراف، والاختبار الهيدروستاتيكي، والفحص غير المدمر.
بالنسبة للأنابيب الملولبة، يعد فحص الخيوط والتحكم في المقياس أمرًا مهمًا أيضًا. يمكن ترتيب سجلات التفتيش والتفتيش من طرف ثالث وفقًا لمتطلبات المشروع.
يتم استخدام الأنابيب والغلاف في نفس البئر ولكنهما يؤديان وظائف مختلفة.
يوفر الغلاف دعمًا لحفرة البئر وعزل التكوين وعادةً ما يتم تثبيته في مكانه. يتم تركيب الأنابيب داخل الغلاف وتوفر مسار التدفق للسوائل المنتجة أو المحقونة. يمكن استرداد الأنابيب أثناء عمليات الصيانة.
ونظرًا لاختلاف الأقطار الخارجية والأحمال والوصلات ووظائف التصميم، فإن الغلاف والأنابيب غير قابلة للتبديل.
يستخدم لنقل النفط الخام والغاز المصاحب من منطقة الإنتاج إلى السطح.
تم اختياره مع مراعاة متطلبات الضغط ودرجة الحرارة وتركيبة الغاز وإغلاق التوصيل.
يستخدم لسلاسل الحقن حيث تحتاج مادة الأنابيب والوصلات إلى مطابقة جودة المياه المحقونة وظروف التشغيل.
يحتاج اختيار الأنابيب إلى الأخذ في الاعتبار التشغيل المتكرر والسحب ودورة الضغط وأحمال التحفيز.
مطلوب مزيد من الاهتمام للحمل المحوري، والتواء، والسحب، وأداء الاتصال وظروف الضغط.
يمكن اختيار أطوال نطاق API وفقًا لبرنامج الغلاف والأنابيب. يُستخدم R2 على نطاق واسع لطلبات الأنابيب القياسية، في حين يمكن أخذ وصلات R3 الأطول بعين الاعتبار حيثما يسمح تصميم البئر وظروف المناولة بذلك.

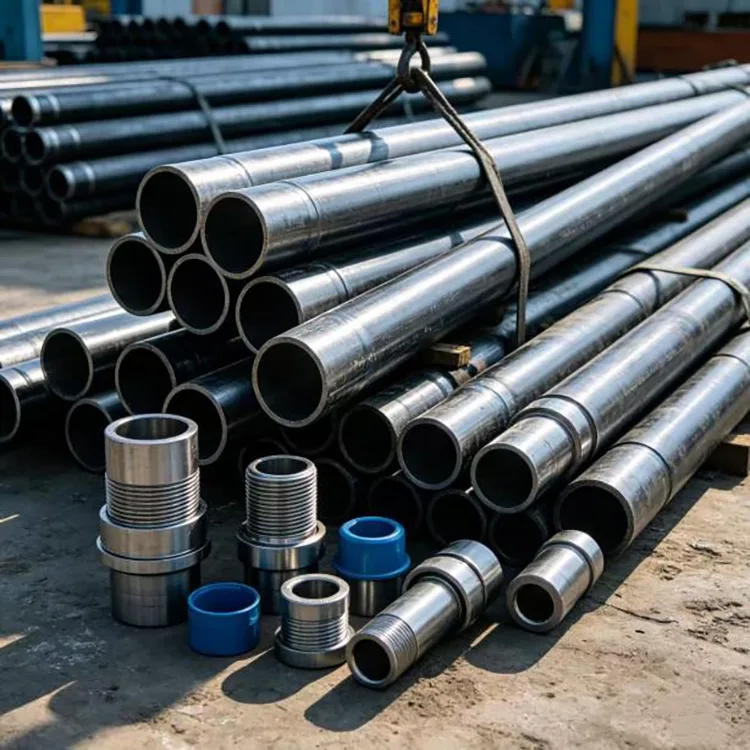

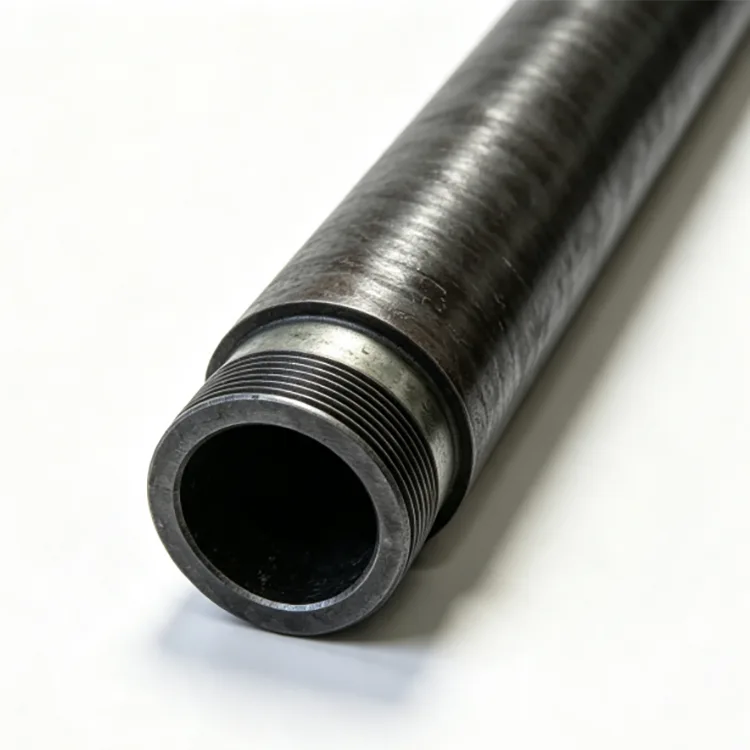

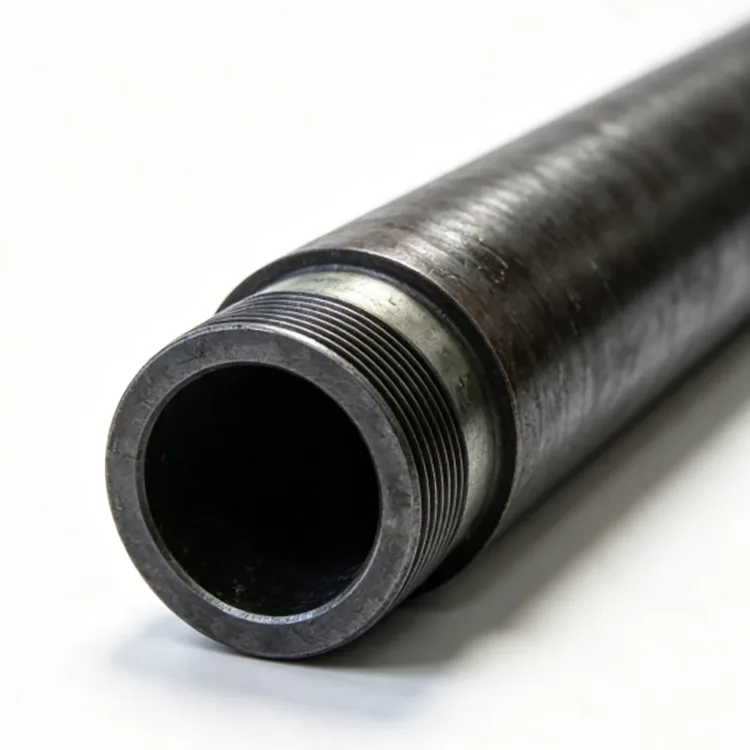

يمكن توفير الأنابيب بنهاية عادية أو ملولبة ومقترنة وفقًا للاتصال المحدد. تتوفر واقيات الخيوط والتجميع المناسب للنقل والتخزين.
للحصول على عرض الأسعار، قم بتوفير معيار الأنابيب والدرجة والقطر الخارجي الاسمي وسمك الجدار أو تعيين الوزن ونوع الاتصال ونطاق الطول والكمية وظروف الخدمة.
بالنسبة للآبار الحامضة أو المسببة للتآكل، قم أيضًا بتوفير معلومات عن H₂S وCO₂ والكلوريد ودرجة الحرارة والضغط حيثما كان ذلك متاحًا. يتيح ذلك فحص المادة والاتصال مقابل بيئة التشغيل الفعلية بدلاً من الاختيار حسب العمق وحده.
الغلاف هو دعامة البئر الخارجية وأنبوب عزل التكوين، وعادةً ما يتم تثبيته في مكانه. يتم تركيب الأنابيب داخل الغلاف وتحمل السوائل المنتجة أو المحقونة. يمكن سحب الأنابيب أثناء عمليات الصيانة.
رقم API 5CT يغطي منتجات الأنابيب أو الأنابيب غير الملحومة والملحومة كهربائيًا. عند الحاجة إلى أنابيب غير ملحومة، يجب أن تشير مواصفات الشراء بوضوح إلى نوع التصنيع.
تحتوي أنابيب NU على اتصال غير متقطع ويشيع استخدامها في التطبيقات التقليدية حيث تكون سعة الاتصال كافية. تتميز أنابيب الاتحاد الأوروبي بنهاية مضطربة خارجيًا وتوفر قسم اتصال أكبر للتطبيقات التي تتطلب قدرة شد أكبر. يتعرف API 5CT على اتصالات أنابيب NU وEU.
لا تحدد مدى ملاءمة الخدمة الحامضة من القوة وحدها. تتطلب خدمة H₂S التحقق من الدرجة المحددة والمعالجة الحرارية والصلابة والظروف البيئية. يجب أن يتم طلب الأنابيب وفقًا لمتطلبات الخدمة الحامضة المعمول بها.
تتضمن المعلومات الأساسية حجم الأنبوب وسمك الجدار أو الوزن ودرجة الفولاذ والاتصال والطول والكمية. ومن أجل الاختيار الهندسي المناسب، ينبغي أيضًا توفير عمق البئر والضغط ودرجة الحرارة وتكوين السوائل.
نعم. يمكن تزويد الأنابيب بوصلات API محددة مثل NU أو EU أو IJ، بالإضافة إلى التوصيلات المتميزة الخاصة بالمشروع حيثما أمكن ذلك.
