لماذا يُعد الفولاذ ذو القسم Z المُشكل على البارد خيارًا ذكيًا لمدادات الأسقف الحديثة

كشركة مصنعة وموردة موثوقة للصلب،رونغنغيوفرفولاذ مقطع على شكل Z مشكل على الباردللمباني الفولاذية خفيفة الوزن، والأسقف ذات المنحدرات الكبيرة، والمستودعات، وورش العمل، والأطر الهيكلية الثانوية. تدعم هندستها على شكل Z التوصيلات المتداخلة بينما توفر عملية التشكيل على البارد أبعادًا متسقة واستخدامًا فعالًا للمواد وأداء تركيب عملي.

الصلب المقطع على شكل Z المُشكل على البارد عبارة عن هيكل هيكلي خفيف الوزن يتم إنتاجه عن طريق تشكيل شريط فولاذي بشكل مستمر في درجة حرارة الغرفة. على عكس الأعضاء الهيكلية التقليدية المدرفلة على الساخن، تم تصميم المقاطع Z المشكلة على البارد لتحقيق أداء ثني مفيد مع وزن مادة منخفض نسبيًا. تسمح حوافها المتوازنة أيضًا بتداخل المدادات المجاورة، مما يجعلها عملية بشكل خاص لترتيبات دعم السقف المستمر وهياكل السقف ذات المنحدرات الكبيرة.

جدول المحتويات

1. ما هو الصلب المقطع Z المشكل على البارد؟
2. كيف يتم تصنيع الصلب ذو القسم Z المشكل على البارد؟
3. ما هي المواصفات الرئيسية؟
4. لماذا نستخدم الصلب ذو القسم Z لمدادات السقف؟
5. أين يتم استخدام الصلب ذو القسم Z المشكل على البارد؟
6. كيف يجب عليك تحديد القسم Z الصحيح؟
7. القسم Z من الصلب مقابل القسم C من الصلب
8. ما هي أهمية ضوابط الجودة؟
9. الأسئلة المتداولة
10. خاتمة

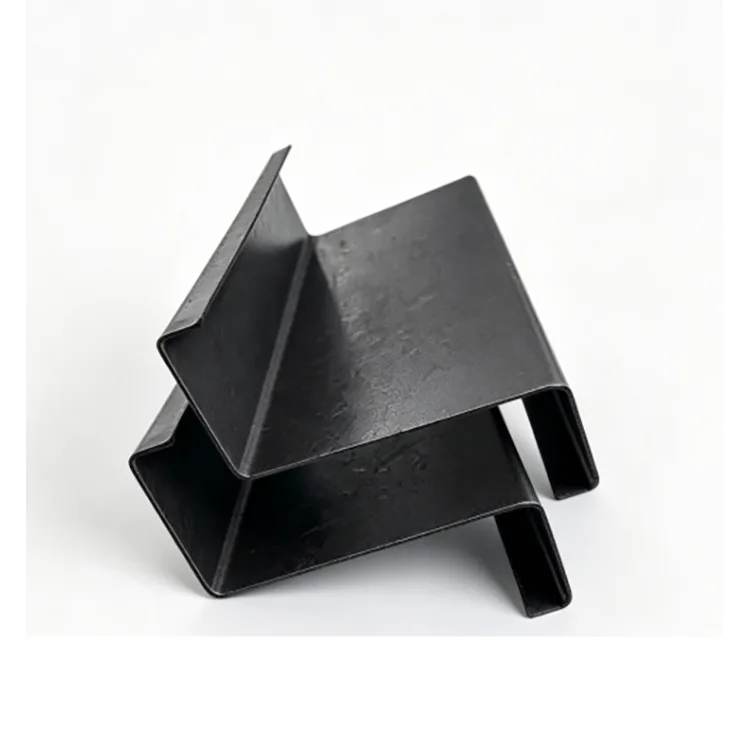

ما هو الصلب المقطع Z المشكل على البارد؟

الصلب المقطع على شكل Z المشكل على البارد هو عبارة عن مقطع فولاذي هيكلي رقيق الجدار يتم تصنيعه عن طريق التشكيل التدريجي لشريط الفولاذ إلى مقطع عرضي على شكل Z في درجة حرارة الغرفة. بدلاً من الاعتماد على الدرفلة على الساخن بدرجة حرارة عالية لإنشاء الشكل النهائي، يستخدم خط الإنتاج منصات تشكيل متعددة لإنشاء الشكل الهندسي المطلوب تدريجيًا.

يعتبر التكوين على شكل Z ذو قيمة خاصة في تطبيقات مدادات السقف لأن حوافه المتوازنة يمكن أن تتداخل مع الأجزاء المجاورة. يمكن أن يساعد هذا الترتيب في إنشاء نظام مدادة أكثر استمرارية حول حافة السقف وتقليل القطع أو التعديل غير الضروري أثناء التثبيت.

بالنسبة للمشاريع الهيكلية، يعمل الفولاذ ذو المقطع Z عادةً كعضو هيكلي ثانوي بدلاً من استبدال الأعمدة أو الكمرات الأولية. يمكن أن يوفر الدعم لألواح السقف وأنظمة الجدران مع الحفاظ على الإطار الثانوي الإجمالي خفيف الوزن نسبيًا.

كيف يتم تصنيع الصلب ذو القسم Z المشكل على البارد؟

تعد الهندسة المتسقة أمرًا ضروريًا للمدادات Z لأن أبعاد القسم والاستقامة والالتواء والطول ومواضع فتحة التوصيل يمكن أن تؤثر بشكل مباشر على التثبيت. وبالتالي فإن عملية التشكيل باللف التي يتم التحكم فيها تلعب دورًا مهمًا في أداء المنتج النهائي.

1. فحص لفائف الصلب:يتم فحص الشريط الفولاذي الوارد قبل الإنتاج للتأكد من مواصفات المواد المطلوبة.
2. التسوية والتسوية:تم تجهيز الملف للتغذية المستقرة في خط التشكيل.
3. تشكيل لفة التقدمية:تقوم حوامل التشكيل المتعددة بتشكيل الشريط تدريجيًا في شكل Z.
4. القطع ذات الطول الثابت:يمكن لمعدات CNC المؤازرة قطع المقاطع المشكلة وفقًا للأبعاد المحددة.
5. اللكم التلقائي:يمكن إنتاج فتحات التوصيل المثقوبة مسبقًا عند الحاجة إلى الرسومات الهيكلية.
6. استقامة:يتم تعديل المقاطع النهائية للتحكم في الاستقامة والالتواء.
7. فحص الأبعاد:يتم فحص الأبعاد الرئيسية وسمك الجدار والطول ومواضع الثقب قبل الشحن.
8. التجميع والتخزين:يتم تصنيف الملفات النهائية وتجميعها وفقًا لمتطلبات الطلب.

يساعد هذا النهج التقدمي في الحفاظ على اتساق الأبعاد طوال فترات الإنتاج الطويلة ويجعل المقاطع المخصصة ذات الطول الثابت أو المثقوبة مسبقًا عملية لمشاريع البناء.

ما هي المواصفات الرئيسية؟

يجب أن يبدأ اختيار القسم Z دائمًا بالتصميم الهيكلي بدلاً من مجرد اختيار أكبر ملف تعريف متاح. توفر المواصفات التالية نقطة بداية مفيدة لتخطيط المشروع.

لماذا نستخدم الصلب ذو القسم Z لمدادات السقف؟

التداخل المباشر عند حواف السقف

الميزة الأكثر تميزًا للملف Z هي ترتيب الحافة المتوازنة. يمكن أن تتداخل المدادات المتجاورة، وهو أمر مفيد بشكل خاص عندما يتطلب تصميم السقف أعضاء دعم مستمرة حول التلال. بالنسبة لمنحدرات السقف الكبيرة، يمكن لهذه الهندسة تبسيط ترتيب الاتصال.

أداء جيد من القوة إلى الوزن

يؤدي التشكيل على البارد إلى إنشاء قسم يتمتع بخصائص ثني مفيدة مع الحفاظ على وزن العضو نسبيًا. بالنسبة للتطبيقات المناسبة، يمكن أن يؤدي ذلك إلى تقليل كمية الفولاذ المطلوبة للإطار الثانوي وجعل النقل والرفع والتركيب أكثر قابلية للإدارة.

أبعاد متناسقة

يوفر التشكيل التدريجي تحكمًا مستمرًا في هندسة القسم. عندما يقترن ذلك بالاستقامة وفحص الأبعاد، فإن ذلك يساعد على تحسين الاتساق في ارتفاع المظهر الجانبي وأبعاد الحافة والاستقامة والالتواء.

فتحات اتصال مثقوبة مسبقًا

يمكن ثقب فتحات التوصيل وفقًا للرسومات المعتمدة قبل التسليم. وهذا يقلل من الحاجة إلى الحفر المكثف في موقع البناء ويمكن أن يساعد في تحسين كفاءة التثبيت عندما يتم تحديد تخطيط الثقب بدقة مسبقًا.

فعالية التكلفة للمشاريع الداخلية المناسبة

يمكن أن يكون الفولاذ ذو القسم Z الأسود الطبيعي المُشكل على البارد خيارًا فعالاً من حيث التكلفة للمباني الجافة والمغلقة حيث لا تكون الحماية الإضافية من التآكل ضرورية. يمكن أن يساعد تجنب الطلاء الواقي غير الضروري في التحكم في تكلفة المواد مع الحفاظ على الوظيفة الهيكلية المطلوبة.

أين يتم استخدام الصلب ذو القسم Z المشكل على البارد؟

إن الفولاذ المقطعي على شكل Z المُشكل على البارد مخصص بشكل أساسي لتطبيقات الإطارات الثانوية في البناء خفيف الوزن. الاستخدامات النموذجية تشمل:

• مدادات السقف للمباني الفولاذية خفيفة الوزن
• أنظمة أسقف المستودعات ذات المنحدرات الكبيرة
• أسطح الورش الصناعية
• مرافق الخدمات اللوجستية والتخزين الداخلية
• السقف والجدار تأطير ثانوي
• أنظمة الضميمة الفولاذية خفيفة الوزن
• مشاريع تجديد المصانع
• هياكل الدعم الثانوية لألواح السقف

على سبيل المثال، يمكن لمستودع مغلق كبير استخدام مدادات Z لدعم ألواح السقف مع الاستفادة من الأعضاء المتداخلة حول التلال. في عملية تجديد المصنع الداخلي، يمكن أيضًا أن توفر المقاطع Z خفيفة الوزن إطارًا ثانويًا عمليًا دون إدخال وزن هيكلي غير ضروري.

كيف يجب عليك تحديد القسم Z الصحيح؟

يمكن أن يؤدي شراء قسم Z بناءً على حجم الملف الشخصي فقط إلى حل هيكلي غير مناسب. يجب على المشترين تقييم العوامل التالية معًا.

1. منحدر السقف

بالنسبة لمنحدرات السقف التي تزيد عن 10 درجات تقريبًا، يمكن أن تكون المقاطع Z عملية بشكل خاص عندما تكون المدادات المتداخلة جزءًا من التصميم الهندسي. ومع ذلك، يجب أن يتبع الاختيار النهائي دائمًا الرسومات الهيكلية وتصميم التوصيلات.

2. درجة المواد

يمكن أن يناسب Q235B العديد من التطبيقات العامة خفيفة الوزن، بينما يمكن أن يوفر Q355B خيارًا عالي القوة للمشاريع التي تتضمن مساحات أكبر أو أحمال الرياح والثلوج الأكثر تطلبًا. يجب اختيار الدرجة مع أبعاد القسم وسمكه.

3. حجم القسم

قد تناسب الملفات الشخصية الأصغر حجمًا، مثل Z100–Z140، الهياكل الثانوية الأخف وزنًا. يمكن اعتبار Z160–Z200 للعديد من تطبيقات المستودعات وورش العمل، في حين يمكن اختيار Z220–Z300 حيث تتطلب الحسابات الهندسية أبعاد قسم أكبر.

4. سمك الجدار

يمكن أن تتراوح السماكة المتوفرة من حوالي 1.2 إلى 3.0 ملم. ومع ذلك، لا ينبغي أبدا اختيار سمك بشكل مستقل. يمتد، وتباعد المدادة، وحمل الرياح، وحمل الثلج، وظروف الاتصال، والحسابات الهيكلية، كلها تؤثر على السُمك الصحيح.

5. بيئة الخدمة

يعتبر الفولاذ الأسود الطبيعي هو الأكثر ملاءمة للبيئات الجافة والمغلقة. تتطلب المباني المعرضة للمطر أو التكثيف أو رذاذ الملح أو الهواء الساحلي أو الرطوبة الزراعية أو المواد الكيميائية المسببة للتآكل حلاً مناسبًا للحماية من التآكل، مثل القسم Z المجلفن.

القسم Z من الصلب مقابل القسم C من الصلب

يتم استخدام القسمين Z وC على نطاق واسع كأعضاء هيكلية ثانوية، ولكن هندستهما تجعلهما مناسبين لترتيبات الاتصال المختلفة.

والفرق الرئيسي ليس مجرد الملف الشخصي على شكل حرف. توفر حواف الإزاحة للقسم Z ميزة عملية عندما تحتاج المدادات المجاورة إلى التداخل. لمزيد من المعلومات حول التشكيلات الهيكلية ذات الصلة، راجع نطاق المقاطع الفولاذية الهيكلية.

ما هي أهمية ضوابط الجودة؟

بالنسبة للمدادات Z، تؤثر دقة الأبعاد بشكل مباشر على التوصيلات مع الإطار الفولاذي الأساسي وألواح السقف. لذلك يجب أن يركز نظام الإنتاج والفحص الاحترافي على كل من المواد الخام والمقاطع النهائية.

• فحص درجة الفولاذ والملف الوارد
• التحقق من سمك الجدار
• فحص ارتفاع القسم وأبعاد الشفة
• استقامة الملف الشخصي وفحص الالتواء
• التحقق من طول القطع
• فحص موضع الثقب المثقوب مسبقًا
• فحص حالة الحافة والسطح
• الفحص البصري والأبعاد النهائي قبل الشحن

يجمع أسلوب الإنتاج الخاص بـ Rongheng بين فحص لفائف الفولاذ، وتشكيل اللفة التدريجي، والقطع باستخدام الحاسب الآلي، والتثقيب الاختياري، والاستقامة، والفحص النهائي للأبعاد. تساعد هذه العملية في تقديم أقسام Z ذات هندسة متسقة للتثبيت القائم على المشروع.

الأسئلة المتداولة

س 1: ما هو الغرض الأساسي من فولاذ القسم Z المشكل على البارد؟

يتم استخدامه بشكل رئيسي كعضو هيكلي ثانوي، وخاصة مدادات السقف والجدران في المباني الفولاذية خفيفة الوزن، والمستودعات، وورش العمل، والمرافق اللوجستية، وغيرها من الهياكل المناسبة.

س2: لماذا تختار القسم Z بدلاً من القسم C؟

الميزة الأساسية هي تكوين الحافة على شكل Z، والذي يسمح للمدادات المجاورة بالتداخل. يمكن أن يكون هذا مفيدًا بشكل خاص لترتيبات دعم السقف المستمر حول التلال والأسطح ذات المنحدرات الكبيرة.

س3: ما هي درجات المواد المتوفرة؟

تشمل الخيارات الشائعة Q235B وQ355B. يجب تحديد الدرجة المناسبة وفقًا للتصميم الهيكلي والامتداد وظروف التحميل ومتطلبات الاتصال والمواصفات المطبقة.

Q4: هل يمكن تخصيص قسم Z من الفولاذ؟

نعم. يمكن تنسيق أبعاد القسم، وسمك الجدار، والطول الثابت، وفتحات التوصيل، وقطع الزوايا، وقطع الأطراف الزاوية وفقًا لرسومات المشروع ومتطلبات الإنتاج.

س 5: هل الفولاذ الأسود الطبيعي ذو المقطع Z مناسب للاستخدام الخارجي؟

يعتبر الفولاذ الأسود الطبيعي ذو القسم Z مناسبًا في المقام الأول للبيئات الجافة والمغلقة وغير القابلة للتآكل. يجب أن تستخدم البيئات الخارجية أو الساحلية أو الرطبة أو المعرضة للمطر أو العدوانية كيميائيًا بشكل عام خيارًا مناسبًا محميًا من التآكل.

خاتمة

يوفر الفولاذ ذو القسم Z المُشكل على البارد مزيجًا عمليًا من البناء خفيف الوزن، والأبعاد المتسقة، وأداء الانحناء المفيد، وقدرة الاتصال المتداخلة. هذه الخصائص تجعلها ذات قيمة خاصة لمدادات السقف والإطارات الثانوية في المستودعات، وورش العمل الصناعية، والمباني اللوجستية، وغيرها من الهياكل الفولاذية خفيفة الوزن المناسبة.

يجب اختيار المنتج المناسب وفقًا لمنحدر السقف، والامتداد الهيكلي، ودرجة المادة، وحجم القسم، وسمك الجدار، وتصميم التوصيل، وظروف التحميل، وبيئة الخدمة. بالنسبة للمباني الداخلية الجافة، يمكن أن توفر المقاطع Z السوداء الطبيعية حلاً اقتصاديًا، في حين أن البيئات المكشوفة أو المسببة للتآكل قد تتطلب مقاطع مجلفنة أو محمية بطريقة أخرى.

إذا كنت تقوم بشراء مدادات Z لمبنى فولاذي جديد، أو تجديد مستودع، أو مشروع سقف منحدر كبير، فإن Rongheng يمكنها دعم المتطلبات القياسية والمخصصة، بما في ذلك أبعاد القسم، والأطوال الثابتة، وفتحات التوصيل المثقوبة مسبقًا. شارك رسوماتك ومواصفاتك وكميتك وشروط التطبيق مع فريقنا واتصل بناللحصول على حل مناسب من الصلب ذو القسم Z المشكل على البارد وعرض أسعار المشروع.
