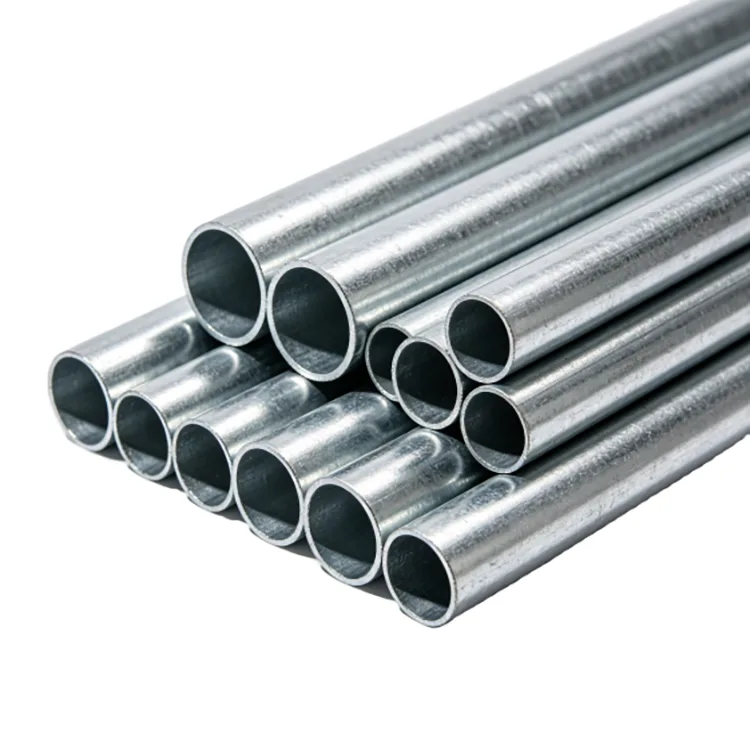

الأنابيب الفولاذية المستديرة المجلفنة بالغمس الساخن عبارة عن أنبوب فولاذي ملحوم دائري يتم معالجته بطبقة مجلفنة بالغمس الساخن بعد تشكيل الأنابيب ولحامها. القسم الدائري سهل التصنيع والتثبيت واللحام والتركيب، بينما يوفر السطح المجلفن حماية إضافية حيث يتعرض الأنبوب للمطر والرطوبة والظروف الخارجية.
يغطي المنتج احتياجات شراء مختلفة. بالنسبة لحواجز الحماية، والدرابزين، وهياكل الدفيئة، والدعامات الفولاذية، ينظر المشترون بشكل أساسي إلى القطر الخارجي، وسمك الجدار، ودرجة الفولاذ، ودقة الأبعاد. بالنسبة للمياه أو تطبيقات خدمة السوائل الأخرى، يجب أن يفي الأنبوب بالإضافة إلى ذلك بمعايير خدمة الضغط ومتطلبات الفحص المطلوبة.
Q235B مناسب للعديد من التطبيقات الهيكلية والتصنيعية التقليدية. يمكن اختيار Q355B حيث يتطلب التصميم قوة أعلى للمواد. يمكن ترتيب القطع ذو الطول الثابت والمعالجة الأخرى قبل التسليم.
|
الاسم المميز |
القطر الخارجي (مم) |
الاسم الشائع |
سمك الجدار المشترك (مم) |
الاستخدام النموذجي |
|
DN15 |
21.3 |
4-في الأنابيب المستديرة |
1.5 / 1.8 / 2.0 / 2.5 |
الدرابزين الصغيرة، القناة، الدرابزين |
|
DN20 |
26.8 |
6-في الأنابيب المستديرة |
1.5 / 1.8 / 2.0 / 2.5 |
حواجز الدرابزين والدعامات الخفيفة |
|
DN25 |
33.7 |
1-في الأنابيب المستديرة |
1.8 / 2.0 / 2.5 / 2.75 / 3.0 |
أعمدة الدرابزين، أعضاء الدفيئة |
|
DN32 |
42.4 |
أنبوب دائري 1.2 بوصة |
2.0 / 2.5 / 2.75 / 3.0 / 3.25 |
أنابيب قوس الدفيئة |
|
DN40 |
48.3 |
أنبوب دائري مقاس 1.5 بوصة |
2.0 / 2.5 / 2.75 / 3.0 / 3.5 |
أقواس الدفيئة، والسور، وأنابيب الدعم |
|
DN50 |
60.3 |
2-في الأنابيب المستديرة |
2.5 / 2.75 / 3.0 / 3.25 / 3.5 |
أقواس الدفيئة الرئيسية والأعمدة المتوسطة |
|
DN65 |
76.1 |
أنبوب دائري 2.5 بوصة |
2.75 / 3.0 / 3.25 / 3.5 / 4.0 |
أعمدة المراقبة، الأعمدة الهيكلية |
|
DN80 |
88.9 |
3-في الأنابيب المستديرة |
3.0 / 3.5 / 4.0 / 4.5 |
أعمدة الإنارة، أعمدة الدفيئة الثقيلة |
|
DN100 |
114.3 |
4-في الأنابيب المستديرة |
3.0 / 3.5 / 4.0 / 4.5 / 5.0 |
أعمدة كبيرة، أنابيب مياه، دعامات رئيسية |
|
DN125 |
139.7 |
5-في الأنابيب المستديرة |
3.5 / 4.0 / 4.5 / 5.0 |
خطوط السوائل، والدعامات الثقيلة |
|
DN150 |
168.3 |
6-في الأنابيب المستديرة |
4.0 / 4.5 / 5.0 / 6.0 |
خطوط مياه رئيسية، أعمدة إنشائية كبيرة |
|
DN200 |
219.1 |
8-في الأنابيب المستديرة |
4.5 / 5.0 / 6.0 / 8.0 |
الأنابيب البلدية، الأعمال الإنشائية الثقيلة |
بالنسبة للطلبات الدولية، تأكد دائمًا من DN والقطر الخارجي وسمك الجدار معًا. DN هو تسمية اسمية ولا يحدد في حد ذاته القطر الخارجي الفعلي.
|
غرض |
مواصفة |
|
منتج |
أنابيب الصلب المستديرة المجلفنة بالغمس الساخن |
|
درجة الصلب |
Q235B، Q355B |
|
تصنيع |
تشكيل على البارد + لحام عالي التردد |
|
نطاق القطر المشترك |
DN15-DN200 |
|
القطر الخارجي |
21.3 – 219.1 ملم بالأحجام المذكورة |
|
سمك الجدار |
1.5-8.0 ملم حسب القطر |
|
الطول القياسي |
6 م |
|
طول مخصص |
3-12 م |
|
سطح |
تراجع الساخنة المجلفن |
|
درجة حرارة الجلفنة |
تقريبا. 450 درجة مئوية |
|
معالجة نموذجية |
القطع، الحفر، الثني، اللحام |
|
الاستخدامات الرئيسية |
الدرابزين، الدرابزين، هياكل الدفيئة، الدعامات، الأعمدة، السوائل المختارة |
يتم إنتاج الأنبوب على شكل أنبوب دائري ملحوم، ثم يتم جلفنته بعد تشكيل قسم الأنبوب المطلوب.
شريط فولاذي ← تشكيل ← لحام عالي التردد ← تحجيم واستقامة ← قطع ← إزالة الشحوم ← تخليل ← شطف ← تدفق ← تجفيف ← جلفنة بالغمس الساخن ← تبريد ← تخميل / تشطيب ← فحص ← تعبئة
مرحلة اللحام عالي التردد تخلق التماس الطولي. لذلك ينبغي وصفه بأنه أنبوب فولاذي دائري ملحوم عالي التردد، وليس أنبوبًا غير ملحوم.
قبل الجلفنة، يجب أن يكون السطح الفولاذي نظيفًا بدرجة كافية حتى يتمكن الزنك من الارتباط بشكل صحيح. بعد الجلفنة، يتم فحص الأنبوب مرة أخرى للتأكد من الطلاء والاستقامة والأبعاد والعيوب المرئية.
تفصل طبقة الزنك الفولاذ عن رطوبة الغلاف الجوي والأكسجين. يوفر الزنك أيضًا حماية قربانية حول مناطق صغيرة من تلف الطلاء.
بالنسبة للدرابزين الخارجي أو إطار الدفيئة أو هيكل الدعم، فهذا يعني أن العمل الرئيسي للحماية من التآكل قد اكتمل قبل التثبيت.
لا يعني الطلاء المجلفن أن الأنبوب يمكن أن يتعرض بشكل دائم لكل الوسائط المسببة للتآكل دون مزيد من الاعتبار. يتطلب رش الملح الساحلي والمواد الكيميائية العدوانية والمياه الراكدة والغمر المستمر تقييمًا أكثر تحديدًا للتآكل.
يجب أن يتبع سمك الجدار المهمة بدلاً من اسم الأنبوب.
|
سمك الجدار |
الاتجاه النموذجي |
|
1.5-2.0 ملم |
حواجز حماية خفيفة، وإطارات صغيرة، وأعضاء دفيئة أخف وزنًا |
|
2.5-3.0 ملم |
الأعمدة المتوسطة والدعامات والهياكل الزراعية |
|
3.0-4.0 ملم |
دعامات وأعمدة أثقل وأعضاء هيكلية أكبر |
|
4.0-8.0 ملم |
متطلبات خدمة السوائل الهيكلية أو المحددة الثقيلة |
يعتمد السمك النهائي على الامتداد أو الحمل أو تباعد الدعم أو ظروف الرياح أو طريقة الاتصال أو ضغط السائل.
يُستخدم Q235B بشكل شائع في حواجز الحماية العامة، وهياكل الدفيئة، وإطارات الدعم، والتصنيع البلدي، وغيرها من أعمال الفولاذ التقليدية.
يتم استخدام Q355B عندما يتطلب التصميم الهيكلي درجة فولاذية عالية القوة، خاصة للأحمال الأثقل أو ظروف الدعم الأكثر تطلبًا.
إن تغيير درجة الفولاذ لا يسمح تلقائيًا بتقليل سمك الجدار أو قطر الأنبوب. لا يزال العضو الكامل بحاجة إلى تلبية حسابات التصميم.
وينبغي ذكر الاستخدام النهائي قبل الاقتباس.
بالنسبة لحواجز الحماية، وإطارات البيوت الزجاجية، والدرابزين، ودعامات المعدات والهياكل الفولاذية، فإن دقة الأبعاد والمتطلبات الهيكلية هي الاهتمامات الرئيسية.
بالنسبة لتوصيل المياه والسوائل الأخرى، يجب أيضًا تحديد معيار الأنابيب المطبق ومعدل الضغط وسمك الجدار وجودة اللحام ومتطلبات الفحص.
على سبيل المثال، ينطبق معيار GB/T 3091 الحالي في الصين على الأنابيب الفولاذية الملحومة لتوصيل السوائل ذات الضغط المنخفض. لا ينبغي استخدامه كمعيار عام لكل أنبوب دائري هيكلي مجلفن.
يساعد هذا التمييز في منع حدوث خطأ شائع في الشراء: شراء أنبوب حسب القطر وحده دون التحقق من الغرض الذي تم تصميم الأنبوب فعليًا للقيام به.
القسم الدائري مناسب للإمساك وسهل التوصيل بالأعمدة والأقواس والإطارات.
تُستخدم الأحجام الشائعة للأنابيب المقوسة والأعمدة والقضبان وغيرها من الهياكل الزراعية المعرضة للرطوبة ودورات الجفاف الرطب المتكررة.

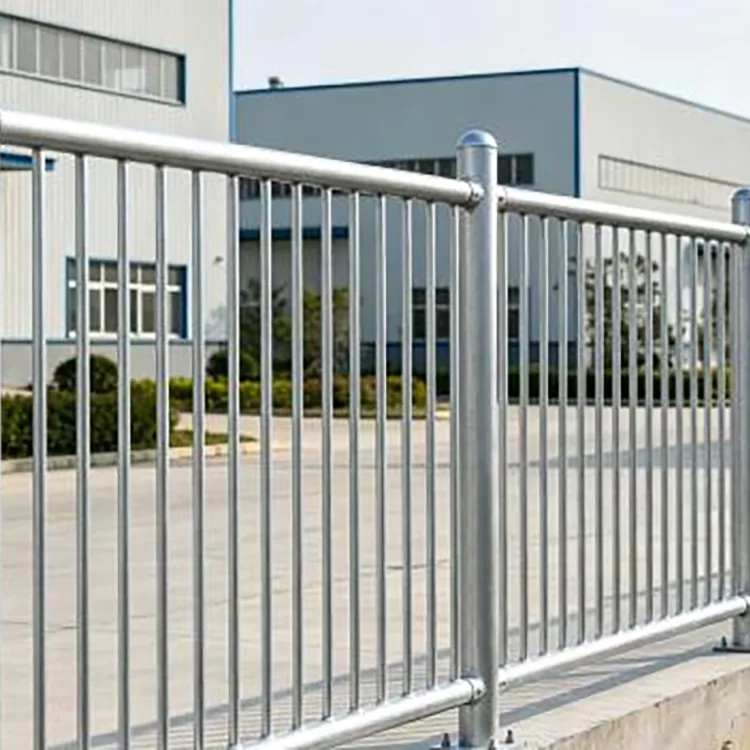

وتشمل التطبيقات حواجز الطرق والأسوار وملاجئ انتظار السيارات وإطارات الدعم الخفيفة والهياكل الخارجية المماثلة.

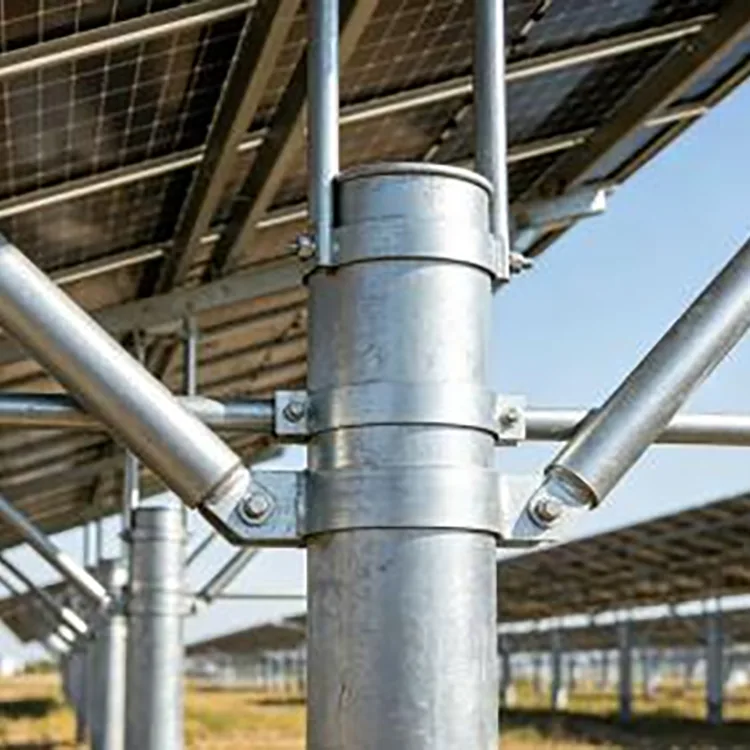

يمكن استخدامه للدعائم المختارة والإطارات المساعدة وهياكل المعدات الخارجية عندما يكون القسم الدائري مناسبًا.
يمكن اختيار أقطار أكبر للأعمدة والأعمدة وفقًا للمتطلبات الهيكلية.
مناسب فقط عندما تلبي درجة الأنابيب والأبعاد ومعايير الخدمة المطبقة متطلبات المشروع.
بالنسبة للمنازل ذاتية البناء والساحات السكنية، غالبًا ما تتطلب الأنابيب الفولاذية السوداء إزالة الصدأ وإعادة الطلاء بشكل متكرر بعد التعرض الخارجي لفترة طويلة.
يمكن تركيب الأنابيب المستديرة المجلفنة بالغمس الساخن بدون عملية طلاء منفصلة واسعة النطاق مضادة للتآكل. وفقًا لسجل المشروع المقدم، ظلت درابزين الفناء الخارجي خالية من الصدأ وفشل الطلاء على نطاق واسع بعد أكثر من ثلاث سنوات.
أثناء تجديد المجتمعات السكنية القديمة، تم استخدام الأنابيب المستديرة المجلفنة لدرابزين الممرات، والدرابزين على جانب الطريق، ودعم مواقف السيارات.
سمح السطح المجلفن النهائي للمقاول بمتابعة التثبيت مباشرة، مما يقلل من أعمال طلاء الموقع ويحافظ على تناسق المظهر النهائي.
الاختيار يعتمد على الهيكل والمظهر.
يكون الأنبوب الدائري مفيدًا عندما يحتاج الهيكل إلى شكل دائري، أو اتصال يدوي سهل، أو خطوط مرئية سلسة، أو اتصال مناسب بالمشابك والتركيبات الدائرية.
توفر الأنابيب المربعة والمستطيلة وجوهًا مسطحة وغالبًا ما تكون محاذاتها أسهل عندما يتكون المشروع بشكل أساسي من إطارات مستقيمة ووصلات ألواح.
بالنسبة للدرابزين والدرابزين الأنبوبي، عادة ما تكون الأنابيب المستديرة هي الخيار الأكثر طبيعية. بالنسبة للإطارات المستطيلة، قد تكون المقاطع المجوفة المربعة أو المستطيلة أكثر كفاءة.
لا يحتوي الأنبوب الدائري الأسود على حماية من الزنك في المصنع ويحتاج عادةً إلى نظام آخر للحماية من التآكل للخدمة الخارجية.
يصل الأنبوب الدائري المجلفن مع طلاء الزنك المطبق بالفعل. يؤدي هذا إلى إزالة خطوة طلاء ميدانية رئيسية ويقلل الحاجة إلى إعادة الطلاء الروتيني في ظل التعرض العادي.
يكون الفرق مفيدًا للغاية في المشاريع التي يتم فيها تركيب العديد من الأنابيب الفردية في الهواء الطلق وتكون الصيانة اللاحقة صعبة، مثل الدرابزين وإطارات الدفيئة وهياكل الأسطح والمرافق البلدية.
بالنسبة لأوامر المشروع، يمكن إكمال التصنيع الرئيسي قبل التسليم.
المعالجة المتاحة تشمل:
قطع بطول ثابت
الحفر واللكم
الانحناء
إنهاء التحضير
اللحام والتركيبات المصنعة
حيثما أمكن، يجب إكمال القطع والحفر النهائي قبل الجلفنة بحيث يتلقى العضو المعالج معالجة الحماية من التآكل كمكون نهائي.
إذا تم إجراء القطع أو الحفر بعد الجلفنة، فيجب تنظيف الفولاذ المكشوف وإصلاحه بطبقة مناسبة غنية بالزنك.
يغطي فحص الجودة كلا من الأنابيب والطلاء المجلفن.
المادة الأساسية: Q235B أو Q355B، مع وثائق المواد المتفق عليها.
الأبعاد: القطر الخارجي وسمك الجدار.
الهندسة: الاستدارة والاستقامة.
اللحام: حالة التماس الملحومة عالية التردد.
الطول: دقة الطول الثابت.
الطلاء: التغطية والسمك والعيوب السطحية الواضحة.

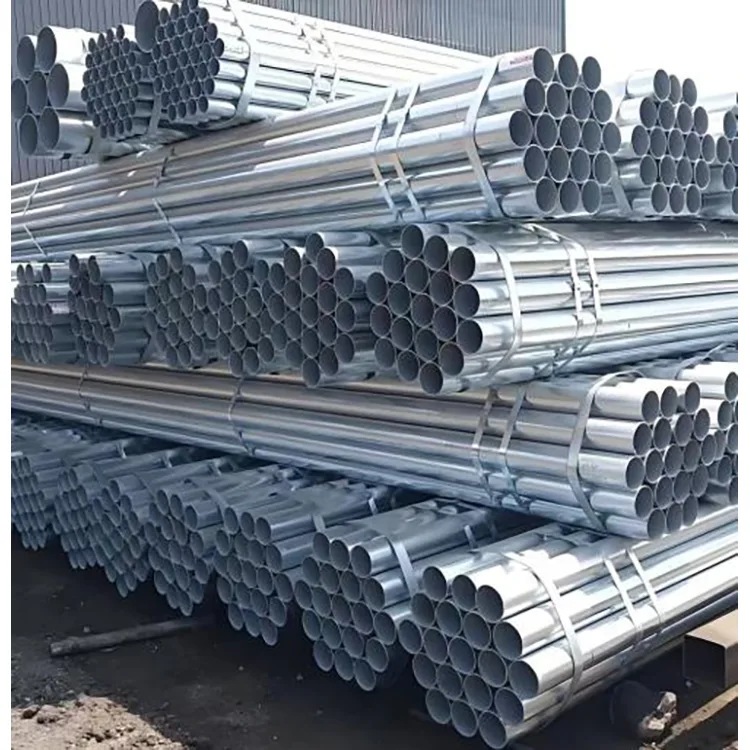

التعبئة: استقرار الحزمة والحماية أثناء النقل.
بالنسبة لأوامر خدمة السوائل، يجب أن يتبع الاختبار الإضافي معايير الأنابيب المحددة ومتطلبات المشروع.
يمكن التعامل مع التعرض الخارجي العادي بمواصفات مجلفنة مناسبة، ولكن لا ينبغي التعامل مع البيئات الساحلية والصناعية بنفس الطريقة.
وبالقرب من الساحل، يمكن للهواء المحمل بالأملاح أن يسرع من استهلاك الزنك. في المباني ذات الرطوبة العالية، يمكن أن يصبح التكثيف هو عامل التآكل الرئيسي. قد تنتج المصانع الكيميائية غازات أو سوائل تتصرف بشكل مختلف عن التعرض العادي للغلاف الجوي.
النهج الصحيح هو مطابقة متطلبات الزنك ومواصفات الأنابيب مع البيئة الفعلية.
ويختلف الغمر المستمر في مياه البحر أيضًا عن التعرض العادي في الهواء الطلق ويجب التعامل معه كحالة تصميم منفصلة للتآكل.

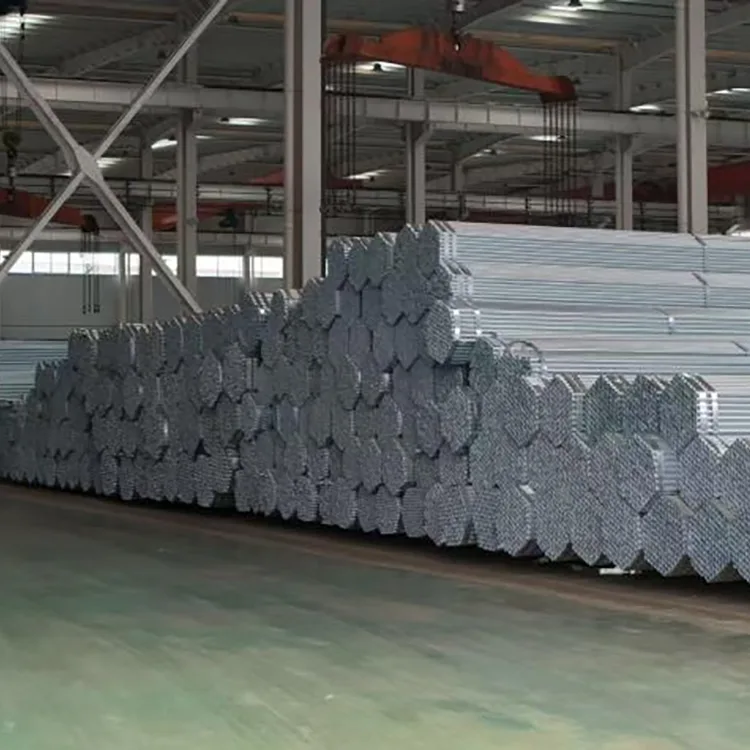

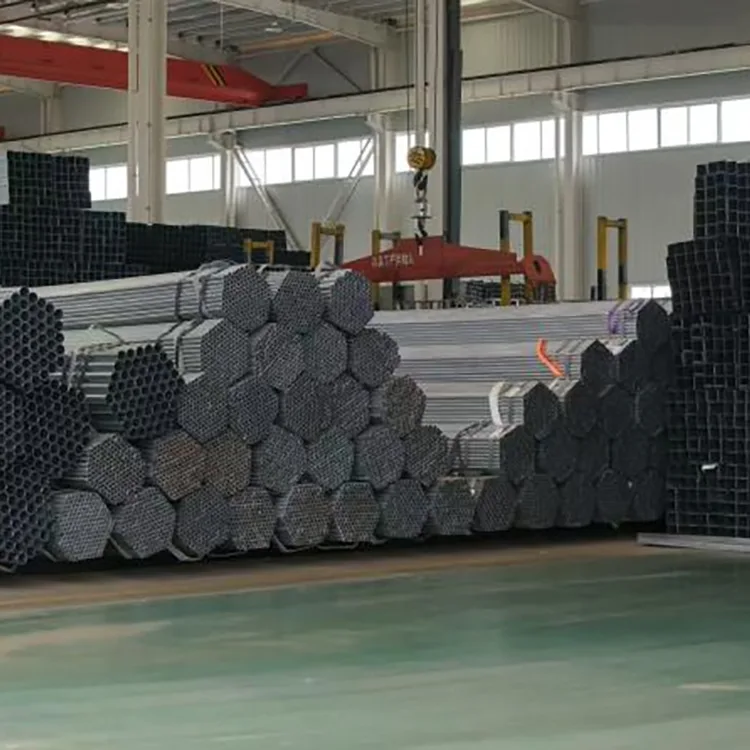

تتيح سلسلة التوريد الخاصة بنا في Tianjin Daqiuzhuang للمشترين إمكانية الوصول إلى موارد معالجة الصلب وإنتاج الأنابيب والجلفنة وموارد التصنيع في نفس منطقة إنتاج الصلب.
أحجام متعددة: يغطي DN15 – DN200 التطبيقات الشائعة بدءًا من الدرابزين الصغير وحتى الأنابيب الهيكلية وأنابيب خدمة السوائل الأكبر حجمًا.
اختيار المواد: يمكن توفير Q235B وQ355B وفقًا للمتطلبات الهيكلية.
العرض ذو الطول الثابت: يتوفر قطع بطول 3-12 مترًا، مع 6 أمتار كطول قياسي مشترك.
معالجة المشروع: يمكن إكمال القطع والحفر والثني وغيرها من عمليات التصنيع المتفق عليها قبل التسليم.
عرض الأسعار على أساس التطبيق: يتم التعامل مع الأنابيب الهيكلية وأنابيب خدمة السوائل وفقًا لمتطلباتها الفنية المختلفة.
وثائق الفحص: يمكن توفير شهادات المواد وسجلات فحص الجلفنة لأوامر المشروع.
تعبئة الصادرات: يمكن تجهيز الحزم بحماية مقاومة للرطوبة للنقل الخارجي.
والفائدة التي تعود على المشتري هي وجود عدد أقل من الموردين المنفصلين الذين يقومون بالتنسيق فيما يتعلق بأنابيب الصلب، والجلفنة، والمعالجة، والتحضير للتصدير.
للحصول على الاقتباس، تقديم:
التطبيق: الهيكل، الدفيئة، الدرابزين، خدمة السوائل، إلخ.
DN أو القطر الخارجي
سمك الجدار
درجة الصلب
طول
متطلبات الجلفنة
متطلبات المعالجة
كمية
طلب واضح مثل:
Q235B / DN50 / OD 60.3 مم / 3.0 مم جدار / مجلفن بالغمس الساخن / 6 م / 100 طن
يسمح للمورد بعرض المنتج الصحيح دون تخمين المقصود بـ "الأنبوب المجلفن مقاس 2 بوصة".
لا، المنتج الموصوف هنا عبارة عن أنبوب فولاذي دائري ملحوم عالي التردد. لا ينبغي الإعلان عنها على أنها سلسة.
أنبوب DN50 المدرج يبلغ قطره الخارجي 60.3 ملم. تأكد من القطر الخارجي الفعلي قبل طلب التركيبات أو المشابك.
نعم، حيث يفي الأنبوب بمعايير خدمة سوائل الضغط المنخفض المطلوبة ومواصفات المشروع. ينبغي تأكيد المعيار المطبق قبل الطلب.
نعم. النطاق المتوفر هو 3-12 مترًا، مع كون 6 أمتار طولًا قياسيًا مشتركًا.
نعم. يمكن تحديد Q355B للمشاريع التي تتطلب درجة فولاذية عالية القوة. يجب أن يتبع قطر الأنبوب النهائي وسمك الجدار التصميم الهيكلي.
نعم. يؤدي اللحام إلى إتلاف طبقة الزنك حول المنطقة الساخنة. يجب تنظيف المنطقة المتضررة وإصلاحها بطبقة مناسبة غنية بالزنك بعد اللحام.
نعم، ولكن الانحناء الكبير يمكن أن يؤدي إلى تلف الطبقة المجلفنة. عند معرفة الشكل النهائي يفضل استكمال أعمال التشكيل الرئيسية قبل الجلفنة.
تشمل الأحجام المتوفرة حوالي 1.5-3.5 ملم للعديد من تطبيقات الدفيئة الشائعة. يجب أن يأخذ الاختيار الفعلي في الاعتبار الامتداد وحمل الرياح وموقع العضو وتصميم الدفيئة.
نعم. تم تصميم الأنابيب المستديرة المجلفنة بالغمس الساخن للحماية من التآكل تحت التعرض للغلاف الجوي الخارجي، لذلك لا يلزم عمومًا إجراء عملية طلاء أولية منفصلة مضادة للتآكل في الظروف العادية.
نعم، ولكن يجب أن تكون مواصفات الزنك مطابقة للتعرض للملح. قد تتطلب الظروف الساحلية القوية متطلبات طلاء أعلى واعتبارات إضافية للتآكل.
يحمي الزنك الفولاذ ولكن البيئة تستهلكه تدريجيًا. تعتمد مدة الخدمة على سمك الطلاء والرطوبة والتعرض للملح والمواد الكيميائية واحتباس الماء والتعامل معه. لا ينطبق رقم واحد لعمر الخدمة على كل عملية تثبيت.
يمكن توفير شهادات المواد وسجلات فحص الجلفنة ووثائق الجودة الأخرى المتفق عليها. ويمكن أيضًا ترتيب فحص الطرف الثالث لأوامر المشروع.
