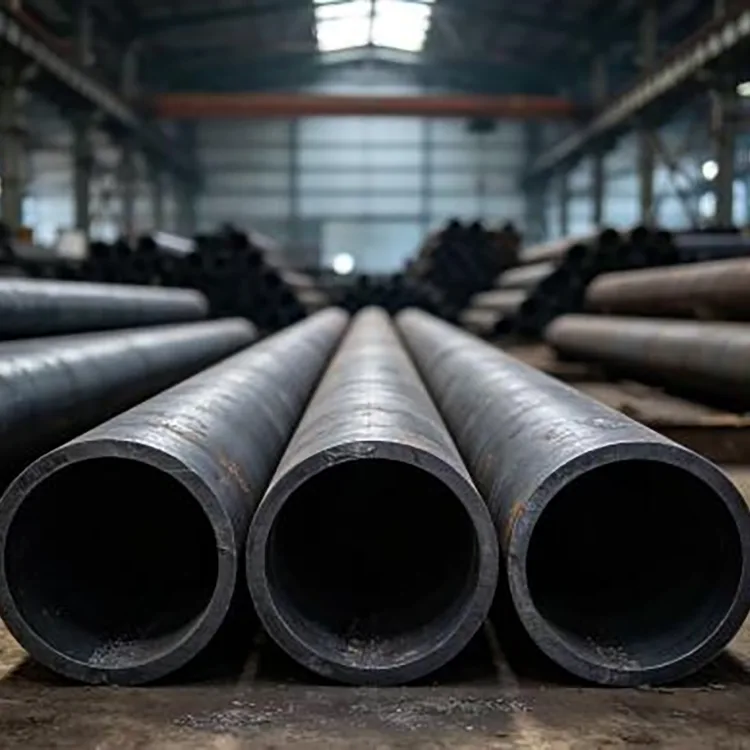

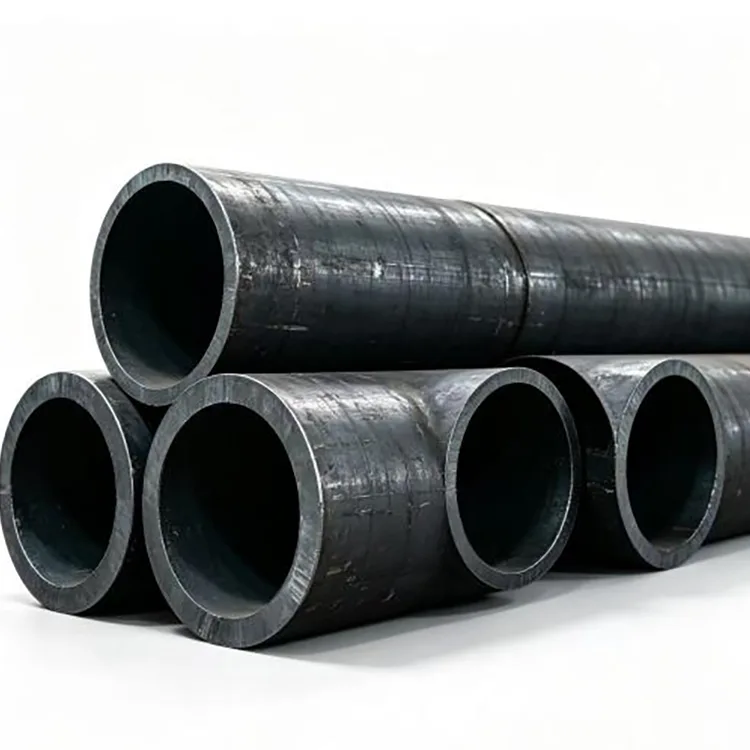

يتم إنتاج الأنبوب الهيكلي غير الملحوم من الفولاذ الكربوني عن طريق ثقب ولف قطعة من الصلب إلى قسم سلس، بدون وصلة لحام طولية. تُستخدم الأنابيب المدرفلة على الساخن بشكل شائع للأقطار الأكبر والجدران الأثقل، في حين يتم اختيار الأنابيب المسحوبة على البارد عندما تكون هناك حاجة إلى تفاوتات أبعاد أقرب وسطح أكثر سلاسة للتصنيع.
هذا المنتج مخصص للتطبيقات الهيكلية والميكانيكية بموجب المواصفات المعمول بها. بالنسبة لخطوط الأنابيب التي تحمل الماء أو النفط أو الغاز أو البخار أو السوائل المضغوطة الأخرى، يجب تحديد أنبوب خدمة السوائل مثل GB/T 8163 بدلاً من استخدام الأنبوب الهيكلي ببساطة لأن الأبعاد متشابهة.
|
غرض |
تفاصيل |
|
معيار |
جيجابايت/ت 8162-2018 |
|
الدرجات المشتركة |
20#، 45#، Q355B (16Mn)، 27SiMn، 40Cr |
|
إنتاج |
المدرفلة على الساخن / المسحوبة على البارد |
|
القطر الخارجي |
16-630 ملم |
|
سمك الجدار |
2.5-80 ملم |
|
الأطوال القياسية |
6 م / 9 م / 12 م |
|
خيارات الطول |
طول ثابت، طول مزدوج، قطع وأحجام مخصصة |
|
سطح |
أسود، مصقول، مطلي، مجلفن بالغمس الساخن |
|
يعالج |
القطع، الميلا، الشطب، الخيوط، الحفر وغيرها من الآلات |
يمكن أيضًا مناقشة مواصفات ASTM وEN وJIS وفقًا لمتطلبات المشروع.
يعد 20# خيارًا شائعًا للتطبيقات الهيكلية والميكانيكية العامة التي تتطلب قابلية تصنيع جيدة وقابلية لحام.
يتمتع 45# بقوة وصلابة أعلى ويستخدم بشكل أساسي للأعمدة والأكمام والشجيرات والأجزاء الميكانيكية الأخرى المُشكَّلة.
Q355B (16Mn) مناسب للتطبيقات التي تتطلب قوة هيكلية أعلى، مثل الآلات الثقيلة والهياكل الهندسية ومكونات الدعم.
يتم اختيار 27SiMn و40Cr للأجزاء الميكانيكية التي تتطلب قوة أعلى وأداء محدد أثناء المعالجة الإضافية.
يجب اختيار المواد وفقًا للحمل، وعملية التصنيع، وبيئة العمل ومتطلبات المكونات النهائية بدلاً من مجرد اختيار الدرجة الأعلى قوة.
يعد الأنبوب غير الملحوم المدلفن على الساخن بشكل عام خيارًا عمليًا للأقطار الكبيرة والجدران الثقيلة والأعمال الهيكلية العامة. إنها مناسبة عندما تكون تفاوتات الأبعاد القياسية مقبولة وتكون تكلفة المواد أحد الاعتبارات المهمة.

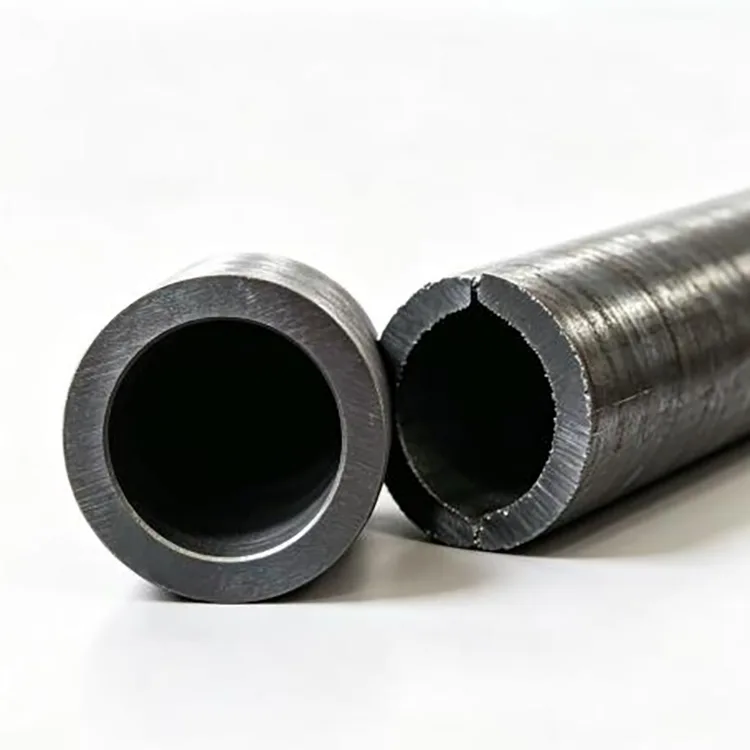

يخضع الأنبوب غير الملحوم المسحوب على البارد لعملية سحب باردة إضافية لتحسين دقة الأبعاد وحالة السطح. إنها أكثر ملاءمة للأنابيب ذات القطر الصغير، والمكونات الدقيقة، والخراطة، والمملة وعمليات التشغيل الأخرى.
بالنسبة للإطار الهيكلي، لا توجد عادة أي فائدة في الدفع مقابل دقة المواد المسحوبة على البارد عندما يفي الأنبوب القياسي المدلفن على الساخن بمتطلبات التصميم بالفعل.

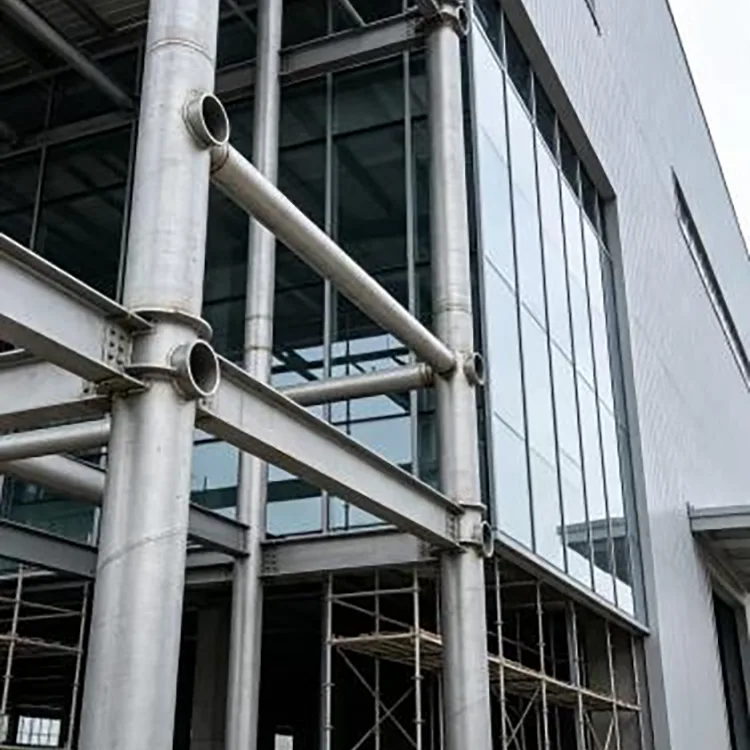

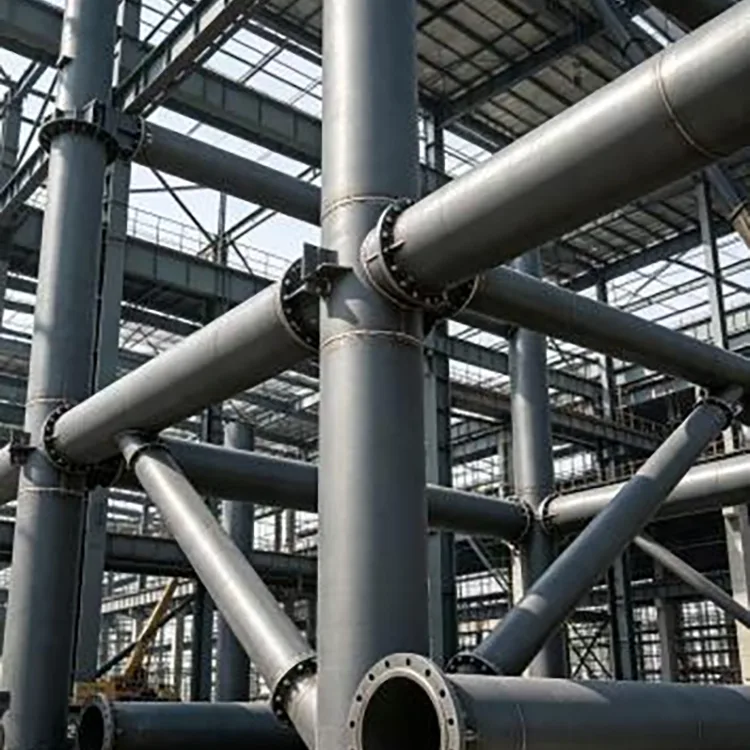

المباني الصناعية، أعمدة الدعم، الجمالونات، دعامات الجسور، هياكل الأساس، منصات المعدات وغيرها من الأعمال الفولاذية الحاملة.

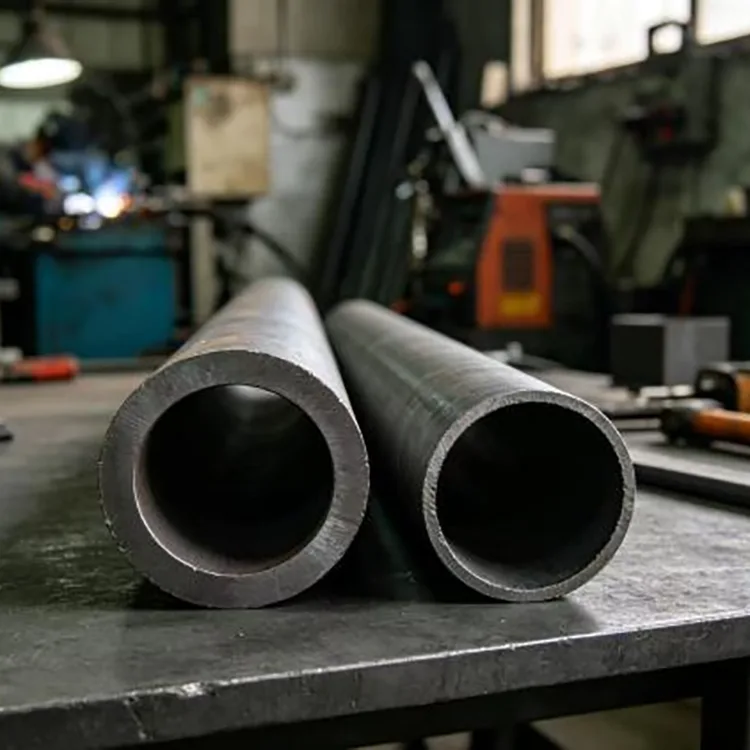

إطارات الآلات، وفراغات الأسطوانات الهيدروليكية، وأكمام العمود، والشجيرات، ومكونات معدات التعدين، وقطع غيار الآلات الهندسية.
معدات الرفع والآلات الزراعية وهياكل المركبات الثقيلة ومكونات الدعم المصنعة.
دعم المعدات، والهياكل الكهروضوئية، وأعمال الصلب البلدية، ومكونات معدات النقل، والأكمام والهياكل المصنعة الأخرى.
بالنسبة للأعمال الإنشائية العادية، غالبًا ما يكون الأنبوب الإنشائي الفولاذي الكربوني غير الملحوم المدلفن على الساخن 20# كافيًا عند استيفاء حمل التصميم والمعايير المطبقة.
بالنسبة للمكونات المصنعة مثل الأكمام والأجزاء الدقيقة، يمكن للأنبوب المسحوب على البارد 20# أو 45# أن يوفر تحكمًا أفضل في الأبعاد وجودة السطح.
عندما تكون هناك حاجة إلى قوة هيكلية أعلى، يمكن أخذ Q355B في الاعتبار. بالنسبة للمكونات الميكانيكية ذات القوة الأعلى، قد يكون 27SiMn أو 40Cr أكثر ملاءمة اعتمادًا على تصميم الجزء ومتطلبات المعالجة الحرارية.
بالنسبة للتطبيقات الخارجية، يمكن تزويد الأنبوب الأساسي بالطلاء أو الجلفنة بالغمس الساخن لتوفير حماية إضافية من التآكل.
GB/T 8162 هو معيار الأنبوب الهيكلي. لا ينبغي أن يتم اختياره ببساطة كبديل منخفض التكلفة للأنبوب المخصص لخدمة الضغط أو السوائل.
بالنسبة لنقل المياه والنفط والغاز والسوائل الأخرى، يجب تأكيد معيار خدمة السوائل المطبق من متطلبات التصميم. GB/T 8163-2018 هو المعيار الصيني للأنابيب الفولاذية غير الملحومة لخدمة السوائل.
ينطبق المبدأ نفسه على تطبيقات الغلايات ودرجات الحرارة المرتفعة وغيرها من تطبيقات الخدمات الخاصة: يجب أن يتبع معيار الأنابيب مواصفات المعدات والمشروع.
يمكننا توريد الأنابيب بأطوال ثابتة أو قصها بالأبعاد المطلوبة قبل الشحن. تشمل المعالجة المتاحة مواجهة النهاية، والشطب، والشطف، والخيوط، والحفر، والطلاء، وإزالة الصدأ، والغلفنة بالغمس الساخن.
بالنسبة لطلبات التصدير، يمكن تجميع الأنابيب بأشرطة فولاذية وحمايتها من الأطراف ضد الصدمات والتلوث. يمكن تعديل التعبئة لتحميل الحاويات والنقل البحري ومتطلبات الوجهة.
يمكن أن يشمل الفحص التركيب الكيميائي، والخواص الميكانيكية، وفحوصات الأبعاد، وفحص السطح، وغيرها من الاختبارات التي يتطلبها المعيار المحدد أو مواصفات الشراء.
بالنسبة لأوامر المشروع، يمكن ترتيب وثائق الفحص والتفتيش من طرف ثالث مثل SGS أو BV أو TÜV عند الحاجة.
للحصول على عرض أسعار، قم بتوفير المعيار المطلوب ودرجة المادة والقطر الخارجي وسمك الجدار والطول والكمية ومتطلبات المعالجة.
بالنسبة للطلبات المخصصة، تكون الرسومات أو تفاوتات الأبعاد مفيدة عندما يتم تشكيل الأنبوب إلى مكون نهائي. يمكن أيضًا مناقشة الطلبات ذات الحجم المختلط والكميات التجريبية والأوامر الهندسية الأكبر حجمًا.
يغطي معيار GB/T 8162 الأنابيب الفولاذية غير الملحومة للأغراض الهيكلية. تشمل التطبيقات النموذجية الهياكل الفولاذية، وإطارات المعدات، ومكونات الآلات، والاستخدامات الهندسية العامة الأخرى حيث لا يتطلب التصميم خدمة مخصصة للسوائل أو مواصفات أنبوب الغلاية.
اختر المدرفلة على الساخن للأقطار الأكبر والجدران الأثقل والتطبيقات الهيكلية العامة حيث تكون التفاوتات القياسية مقبولة. اختر المسحوب على البارد عندما تكون هناك حاجة إلى أبعاد أكثر إحكامًا أو أسطح أكثر نعومة أو أداء تشغيل أفضل.
20# يستخدم بشكل شائع في الأعمال الهيكلية والميكانيكية العامة. 45# مناسب أكثر للأجزاء المصنعة ذات القوة العالية مثل الأعمدة والأكمام. يتم أخذ Q355B في الاعتبار بشكل عام عند الحاجة إلى قوة هيكلية أعلى. يجب أن يتبع الاختيار النهائي تصميم المكونات ومواصفات المواد المعمول بها.
ليس فقط لأن الحجم مناسب. يجب أن يفي التطبيق بمعايير خدمة السوائل ومتطلبات التصميم المعمول بها. بالنسبة لتطبيقات الخدمة السائلة، يجب أخذ معيار GB/T 8163 في الاعتبار عند تحديده.
نعم. يمكن ترتيب عمليات القطع ذات الطول الثابت، والميلا، والشطب، والخيوط، والحفر، والطلاء، والغلفنة بالغمس الساخن وفقًا لمتطلبات الطلب.
