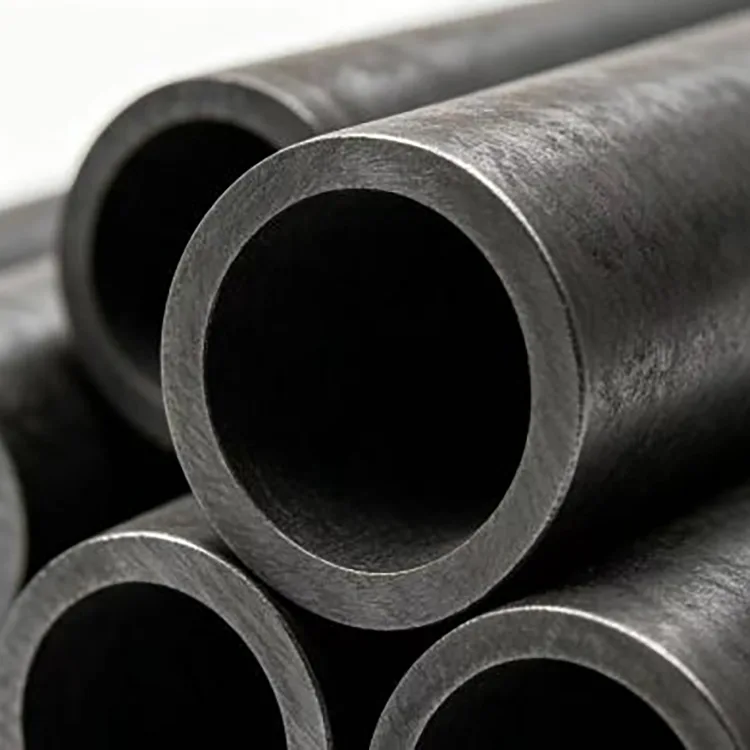

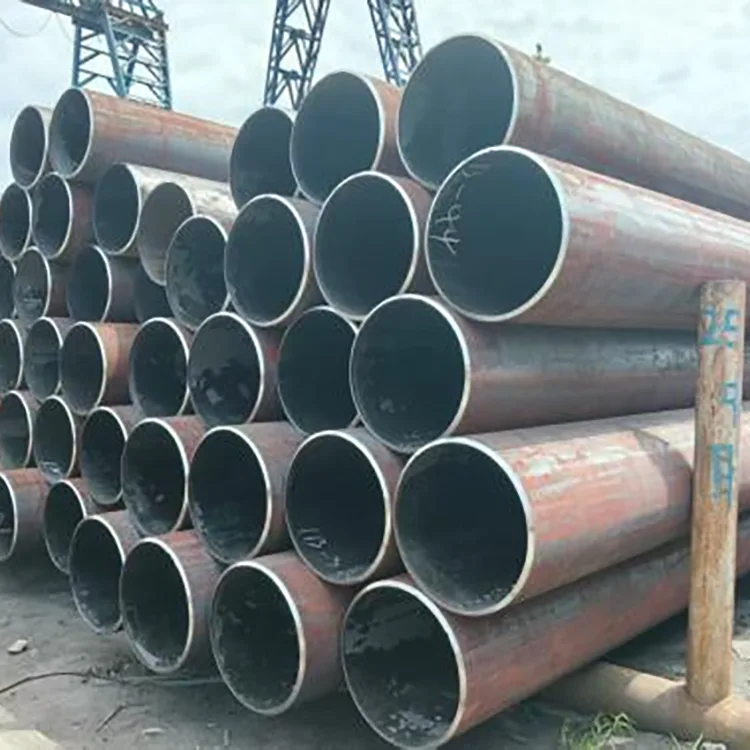

لا يمكن تحديد الأنابيب ذات درجة الحرارة العالية حسب حجم الأنبوب وحده. درجة حرارة العمل، الضغط، وسط الخدمة، وقت التشغيل ودرجة المواد كلها تؤثر على الأداء المطلوب من الأنبوب. تم تصميم الأنابيب الفولاذية الكربونية غير الملحومة ذات درجة الحرارة العالية لتطبيقات درجات الحرارة العالية والضغط العالي حيث قد لا توفر الأنابيب الفولاذية الكربونية العادية استقرارًا كافيًا على المدى الطويل.
يتم تصنيع الأنبوب باستخدام تكنولوجيا إنتاج الأنابيب الفولاذية غير الملحومة، مما يمنح الأنبوب هيكلًا مستمرًا بدون وصلة لحام طولية. يساعد التحكم في التسخين، والثقب، والدحرجة، والتحجيم، والتبريد، والتقويم في الحفاظ على جدار أنبوب كثيف وموحد. الأنبوب النهائي مناسب للبخار ذو درجة الحرارة العالية، الماء الساخن وسوائل المعالجة، مع خيارات المعالجة المتاحة لمتطلبات التركيب المختلفة.
يمكن أن يؤدي التعرض للحرارة على المدى الطويل إلى فقدان أنابيب الفولاذ الكربوني لثبات الأبعاد أو حدوث تشوه عندما لا تتوافق المواد وظروف التشغيل بشكل صحيح. لهذا السبب، تم تصميم الأنبوب وفقًا لحدود معينة لدرجة الحرارة والضغط بدلاً من معاملته كأنبوب غير ملحوم للأغراض العامة.
في ظل الخدمة المستمرة عند 425 درجة مئوية، تم تصميم الأنبوب للحفاظ على أبعاد ثابتة ومقاومة تشوه البلاستيك وتوسيع القطر. وهذا مهم بشكل خاص لخطوط الأنابيب التي تظل في درجات حرارة مرتفعة لفترات تشغيل طويلة.
قد تتعرض الأنابيب الصناعية للتسخين والتبريد المتكرر بدلاً من درجة حرارة ثابتة. تم تصميم الأنبوب ليتحمل التدوير الحراري ويقلل من خطر التشقق المرتبط بالتغيرات المتكررة في درجات الحرارة.
يبلغ ضغط درجة الحرارة المرتفعة المقدر 10 ميجا باسكال عند درجة حرارة ثابتة تبلغ 425 درجة مئوية. بالنسبة للمشروع الفعلي، يجب فحص سعة الضغط وفقًا لحجم الأنبوب وسمك الجدار ودرجة المادة ودرجة حرارة التصميم والكود الهندسي المطبق.
يساعد استخدام المواد الخام المصنوعة من الفولاذ الكربوني الخاضعة للرقابة والتصنيع السلس على توفير جدار أنابيب كثيف مع استمرارية متسقة للمواد. يعد هذا أمرًا مهمًا للتطبيقات التي قد تصبح فيها العيوب الموضعية مشكلة في ظل درجة حرارة وضغط مستمرين.
|
غرض |
مواصفة |
|
اسم المنتج |
أنابيب الصلب الكربوني غير الملحومة ذات درجة الحرارة العالية |
|
مادة مشتركة |
20G، ASTM A106 Gr.B ودرجات أخرى محددة |
|
الحد الأقصى لدرجة حرارة الخدمة المستمرة |
425 درجة مئوية |
|
درجة حرارة الخدمة على المدى القصير |
تصل إلى 450 درجة مئوية |
|
ارتفاع درجة الحرارة تصنيف الضغط |
10 ميجا باسكال عند درجة حرارة ثابتة 425 درجة مئوية |
|
المعايير المعمول بها |
GB/T 9948، ASTM A106 Gr.B |
|
الوسائط القابلة للتطبيق |
بخار ذو درجة حرارة عالية، ماء ذو درجة حرارة عالية، سوائل عملية ذات درجة حرارة عالية |
|
مدة الخدمة المطالب بها |
أكثر من 8 سنوات من التشغيل المستمر دون فشل |
|
خيارات المعالجة |
قطع بطول ثابت، شطب، تلميع الجدران الداخلية |
تعتمد المادة الصحيحة على درجة حرارة التشغيل الفعلية وظروف الخدمة. ولا ينبغي استبدال درجات مختلفة لمجرد أن أبعاد الأنابيب الاسمية الخاصة بها هي نفسها.
بالنسبة للبخار ذي الضغط المتوسط والمنخفض، وأنابيب نقل الحرارة وزيت الماء الساخن، فإن الأنابيب الفولاذية غير الملحومة 20G وفقًا للمواصفة GB 3087 هي الخيار المفضل في مخطط الاختيار المتوفر.
يمكن استخدام ASTM A106 Gr.B كبديل.
يجب النظر إلى GB/T 8163 20# بحذر وهو مخصص للخطوط الفرعية ذات الضغط المنخفض وغير الحرجة بدلاً من المطالبة بالخدمة ذات درجة الحرارة المرتفعة.
لخدمة البخار المستمر ذو درجة الحرارة العالية على المدى الطويل، استخدم 20 جيجا وفقًا لـ GB 3087 أو ASTM A106 Gr.B وفقًا لتصميم المشروع.
بالنسبة لنطاق درجة الحرارة هذا، يجب أن تتضمن وثائق المواد الخواص الميكانيكية المطلوبة لدرجات الحرارة العالية وسجلات الاختبار غير المدمرة حيثما يحددها المشروع.
لا ينبغي استبدال GB/T 8163 20# العادي بأنبوب محدد ذو درجة حرارة عالية فقط لتقليل تكلفة الشراء.
في نطاق درجة الحرارة هذا، يجب النظر في استخدام أنابيب الصلب الكربوني فقط للخدمة قصيرة المدى أو المتقطعة.
يلزم إجراء تقييم للزحف، ويجب تقصير فترات الفحص عند استخدام الفولاذ الكربوني بشكل مؤقت. بالنسبة للتصميم الهندسي الرسمي، يفضل استخدام سبائك الصلب الكروم والموليبدينوم.
لا ينبغي استخدام الأنابيب غير الملحومة المصنوعة من الفولاذ الكربوني للتشغيل على المدى الطويل فوق 450 درجة مئوية.
توصي إرشادات الاختيار المرفقة بسبائك الصلب المقاومة للحرارة مثل:
● 15CrMoG — حتى 510 درجة مئوية
● 12Cr1MoVG — حتى 570 درجة مئوية
يجب أن يتبع الاختيار النهائي للمواد التصميم الهندسي الفعلي وظروف التشغيل والمعايير المعمول بها.
يستخدم هذا الأنبوب بشكل أساسي في الأنظمة التي يتم فيها الحفاظ على درجة الحرارة والضغط لفترات طويلة.
تشمل التطبيقات النموذجية ما يلي:

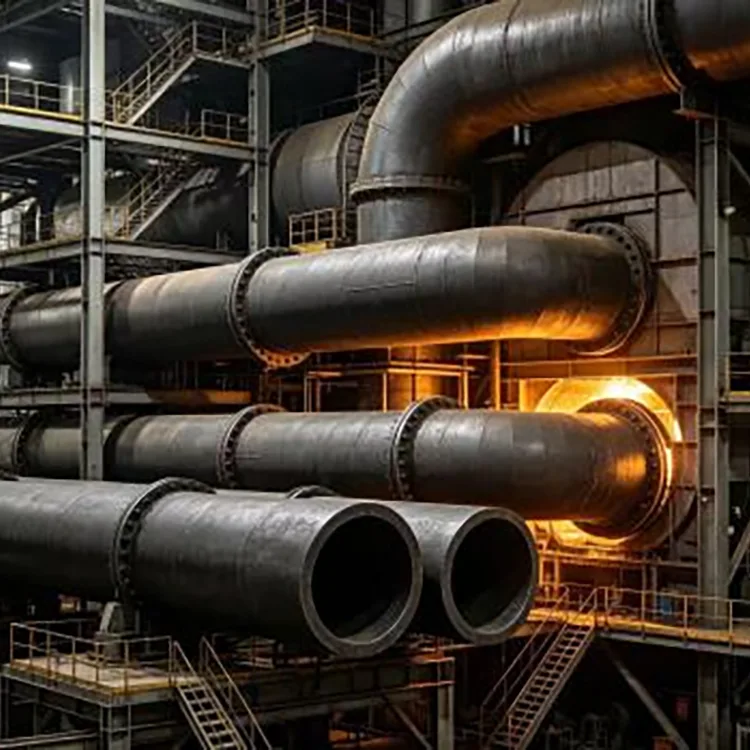

تستخدم للأنابيب المساعدة حول غلايات محطات الطاقة وغيرها من معدات الطاقة الحرارية حيث يتم نقل الماء الساخن أو البخار في ظل ظروف تشغيل خاضعة للرقابة.

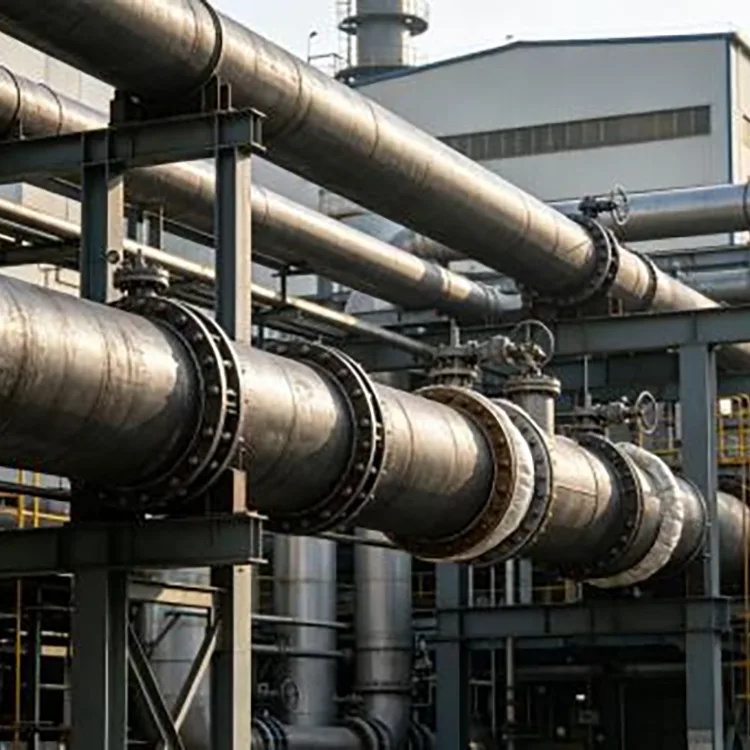

مناسبة لنقل البخار ذو درجة الحرارة العالية في المنشآت الصناعية، بما في ذلك خطوط معالجة البخار وخطوط الأنابيب الداعمة.
يستخدم لسوائل المعالجة ذات درجة الحرارة العالية حيث تكون درجة الفولاذ الكربوني المختارة متوافقة مع درجة حرارة التشغيل والضغط والوسط.
يتم تطبيقه في أنظمة استعادة الحرارة المهدورة حيث يلزم نقل السوائل الساخنة أو البخار بين معدات المعالجة.
يستخدم للأنابيب المتصلة بالمبادلات الحرارية ذات درجة الحرارة العالية والمعدات الحرارية ذات الصلة.
ويعني الاختيار الصحيح أيضًا معرفة متى لا ينبغي استخدام الأنبوب.
لا ينصح بهذا المنتج لـ:
● وسائط حمضية أو قلوية شديدة التآكل
● خدمة طويلة الأمد فوق 450 درجة مئوية
● تتطلب ظروف درجات الحرارة المنخفضة/الضغط العالي درجات مخصصة للأنابيب ذات درجات الحرارة المنخفضة
بالنسبة للوسائط الخاصة أو درجات الحرارة القصوى، يجب إعادة تقييم المادة بدلاً من إجبار محلول الفولاذ الكربوني على تطبيق غير مناسب.
بالنسبة للأنابيب ذات درجة الحرارة العالية، يرتبط التحكم في التصنيع ارتباطًا وثيقًا بالأبعاد النهائية والأداء الميكانيكي. يغطي نظام التوريد لشركة Rongheng إنتاج ومعالجة الأنابيب الفولاذية غير الملحومة، مع إجراء فحوصات الجودة للمواد الواردة من خلال فحص المنتج النهائي.
يشمل مسار التصنيع العام ما يلي:
فحص المواد الخام ← التسخين ← الثقب ← الدرفلة ← التحجيم ← التبريد ← الاستقامة ← القطع ← فحص السطح ← الاختبار غير المدمر عند الحاجة ← الفحص النهائي ← التعبئة والشحن
قبل الإنتاج، يتم فحص المواد الفولاذية الواردة مقابل الدرجة المطلوبة ومواصفات الشراء. تتم مراجعة وثائق المواد والتركيب الكيميائي والخواص الميكانيكية وفقًا لمتطلبات الطلب.
بالنسبة لدرجات محددة مثل 20G وASTM A106 Gr.B، يجب أن تتوافق المادة مع المعايير المعمول بها ووثائق المشروع.
يتم تسخين كتلة الصلب المحضرة إلى درجة حرارة المعالجة المطلوبة ويتم ثقبها لتشكيل القسم المجوف الأولي. يعد التحكم في التسخين مهمًا لأن التسخين المفرط أو غير الكافي يمكن أن يؤثر على التشكيل اللاحق والهيكل النهائي للأنبوب.
تمر القشرة المجوفة عبر مراحل الدرفلة والتحجيم للحصول على القطر الخارجي وسمك الجدار المطلوب.
يركز التحكم في الأبعاد في هذه المرحلة على:
● القطر الخارجي
● سمك الجدار
● توحيد الجدار
● طول الأنبوب
● الاستقامة
بعد التشكيل، يتم استخدام التبريد والتقويم المتحكم فيه لتثبيت أبعاد الأنبوب. يتم فحص الاستقامة قبل أن ينتقل الأنبوب إلى المعالجة النهائية.

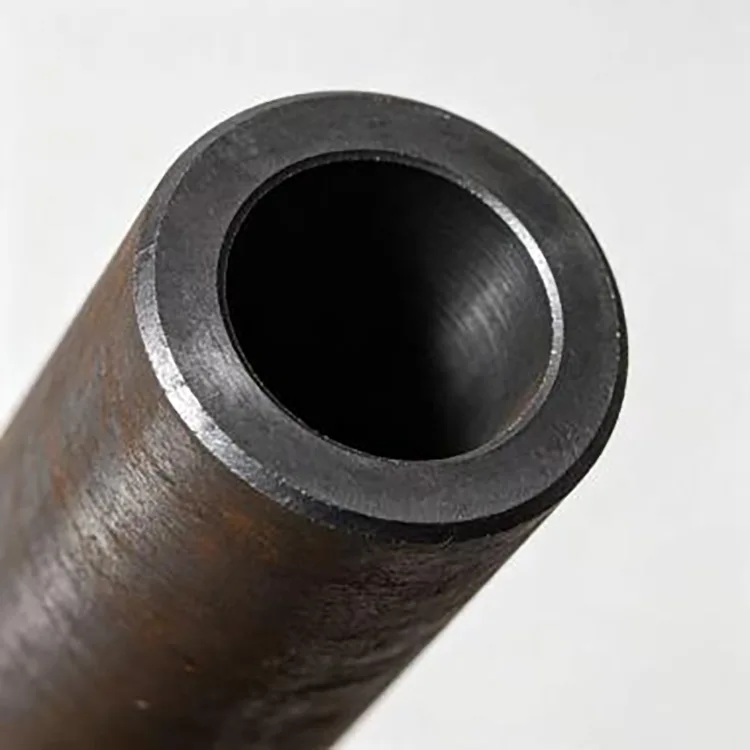

يمكن توفير الأنبوب بالأطوال المطلوبة. يمكن ترتيب عمليات القطع ذات الطول الثابت وشطب نهاية الأنبوب وتلميع الجدران الداخلية وفقًا لمواصفات الطلب المؤكدة.
غالبًا ما يتم تركيب الأنابيب ذات درجة الحرارة العالية في الأنظمة التي يعني فيها استبدال القسم الفاشل إيقاف تشغيل المعدات. ولهذا السبب، يجب أن تشمل مراقبة الجودة أكثر من مجرد فحص المظهر والأبعاد.
يمكن أن تشمل عملية التفتيش في Rongheng ما يلي:
ويتم فحص درجة الفولاذ ووثائق المواد والخصائص الكيميائية والميكانيكية المطلوبة مقابل مواصفات الشراء.
يتم فحص القطر الخارجي وسمك الجدار والطول والاستقامة للتأكد من أن الأنبوب النهائي يلبي المتطلبات المتفق عليها.
يتم فحص سطح الأنبوب بحثًا عن العيوب المرئية والأكسدة المفرطة وغيرها من الظروف التي قد تؤثر على الاستخدام أو المعالجة اللاحقة.
حيثما يتطلب الأمر أو المشروع الهندسي، يمكن ترتيب اختبار غير مدمر لتحديد الانقطاعات الداخلية التي لا يمكن تأكيدها من خلال الفحص البصري.
يتم فحص الأنابيب النهائية حسب المواصفات ودفعة الإنتاج قبل التعبئة. يتم تأكيد الكمية والأبعاد والعلامات ووثائق الفحص المطلوبة قبل الشحن.
بالنسبة للمشاريع الهندسية، فإن الحصول على المواصفات الصحيحة في الشحنة الأولى لا يكفي. إذا كان المشروع يتطلب عدة دفعات، فإن الاختلافات بين الشحنات يمكن أن تخلق مشاكل أثناء التثبيت وقبول الموقع.
تقوم Rongheng بتنظيم الإنتاج والفحص وفقًا لمتطلبات الطلب المؤكدة. بالنسبة لعمليات الشراء المتكررة، يمكن استخدام درجة المواد الأصلية والأبعاد ومتطلبات المعالجة وشروط الفحص كمرجع للدفعات اللاحقة.
يعد هذا الأسلوب مفيدًا بشكل خاص للمشاريع التي تتطلب عمليات تسليم متعددة لنفس مواصفات الأنابيب.
تتطلب مواقع التثبيت المختلفة أطوالًا مختلفة للأنابيب وظروفًا نهائية. يمكن لشركة Rongheng ترتيب المزيد من المعالجة بناءً على الرسومات أو المواصفات المؤكدة.
المعالجة المتاحة تشمل:
● القطع ذات الطول الثابت
● شطب نهاية الأنبوب
● تلميع الجدران الداخلية
● متطلبات المعالجة الأخرى المتفق عليها
بالنسبة للطلبات الهندسية السائبة، يجب على المشترين توفير درجة الأنابيب المطلوبة وحجمها وسمك الجدار والطول ودرجة حرارة العمل وضغط العمل ووسط الخدمة ومتطلبات الفحص قبل عرض الأسعار.
وهذا يسمح بمطابقة مواصفات الأنابيب مع التطبيق الفعلي بدلاً من الاقتباس فقط وفقًا للقطر وسمك الجدار.
بالنسبة للخدمة في درجات الحرارة المرتفعة، يجب التأكد من المعلومات التالية قبل الشراء:
|
معلومات الشراء |
لماذا يهم؟ |
|
درجة المادة |
يحدد درجة الحرارة المطبقة والمتطلبات الميكانيكية |
|
معيار |
يحدد متطلبات المواد والتصنيع والتفتيش |
|
القطر الخارجي |
تحديد أبعاد خطوط الأنابيب ومتطلبات الاتصال |
|
سمك الجدار |
يؤثر بشكل مباشر على قدرة الضغط والتركيب |
|
درجة حرارة العمل |
أمر بالغ الأهمية لاختيار المواد والخدمة الحياة |
|
ضغط العمل |
يجب أن تؤخذ في الاعتبار مع درجة الحرارة وسمك الجدار |
|
خدمة متوسطة |
تحديد توافق المواد |
|
طول الأنبوب |
يؤثر على متطلبات التثبيت والقطع |
|
متطلبات الاختبار غير الإتلافي |
مهم للتطبيقات الهندسية الهامة |
|
وثائق التفتيش |
مطلوب لقبول المشروع والتتبع |

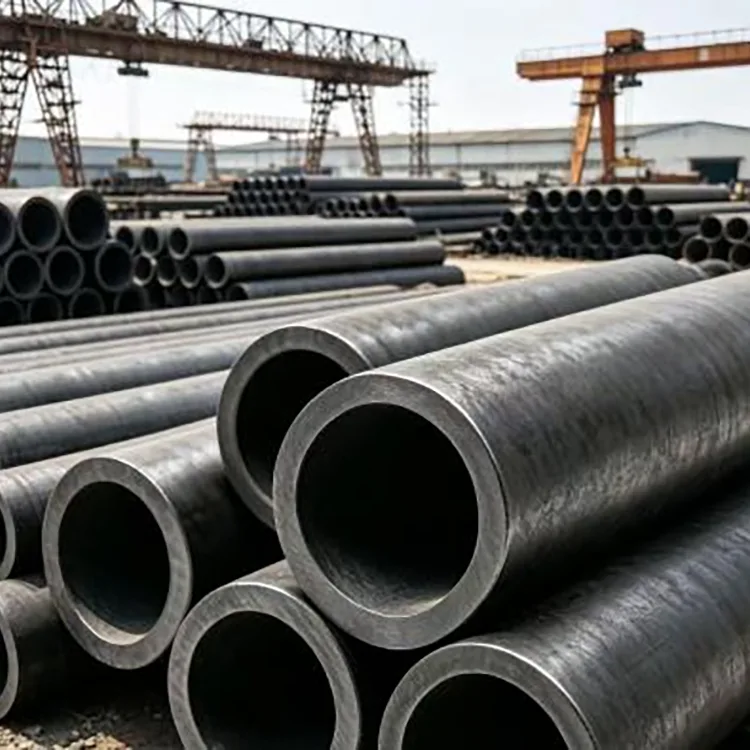

تعمل شركة Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. كمنصة مبيعات دولية لشركة Tianjin Gefu Steel وتعمل مع موارد تصنيع الصلب في Daqiuzhuang، Tianjin، وهي منطقة رئيسية لإنتاج وتوزيع الصلب.
يغطي نطاق التوريد الأنابيب الفولاذية غير الملحومة، والأنابيب الفولاذية الملحومة، والأنابيب المجلفنة، والمقاطع الفولاذية، ومنتجات التركيب الكهروضوئية. يتيح ذلك للشركة التعامل مع طلبات شراء الأنابيب الفولاذية القياسية وطلبات المشاريع التي تتضمن مواد وأبعاد ومتطلبات معالجة وفحص محددة.
بالنسبة للطلبات بالجملة، يتم تأكيد جدولة الإنتاج وفقًا لمواصفات الأنابيب والكمية ومتطلبات المعالجة وخطة التسليم. الهدف هو الحفاظ على توافق الأنابيب الموردة مع مواصفات الشراء المعتمدة من الإنتاج وحتى الشحن.
لا يقتصر الاختلاف الرئيسي على ما إذا كان الأنبوب سلسًا أم لا. تتطلب خدمة درجات الحرارة المرتفعة على المدى الطويل أن يتم أخذ درجة المادة ومعايير التصنيع والخصائص الميكانيكية ودرجة حرارة التشغيل والضغط في الاعتبار معًا. لا ينبغي التعامل مع الأنابيب غير الملحومة للأغراض العامة تلقائيًا على أنها مناسبة للخدمة المستمرة في درجات الحرارة العالية.
نعم، يمكن اعتبار 20 جيجا وفقًا لـ GB 3087 أو ASTM A106 Gr.B لنطاق درجة الحرارة العالية المستمر الذي يتراوح بين 350-425 درجة مئوية في مخطط الاختيار المتوفر. يجب أن يأخذ الاختيار النهائي أيضًا في الاعتبار ضغط التصميم وسمك الجدار ومدة التشغيل والمتطلبات الهندسية المطبقة.
الضغط المحدد لدرجة الحرارة العالية هو 10 ميجا باسكال عند درجة حرارة ثابتة 425 درجة مئوية. يجب أن يتحقق التصميم الفعلي للمشروع من متطلبات الضغط مقابل أبعاد الأنابيب ودرجة المواد ورمز التصميم وظروف التشغيل.
نعم. القطع ذو الطول الثابت متاح وفقاً للطلب المؤكد. ويمكن أيضًا ترتيب شطب نهاية الأنبوب وتلميع الجدران الداخلية عند الحاجة.
نعم. يمكن ترتيب وثائق الاختبار والفحص غير المتلفة وفقًا للطلب ومتطلبات المشروع. يجب على المشترين تحديد مستوى الفحص المطلوب قبل الإنتاج.
المعلومات الأكثر فائدة هي درجة المواد، المعيار المطبق، القطر الخارجي، سمك الجدار، طول الأنبوب، درجة حرارة العمل، ضغط العمل، وسط الخدمة، الكمية ومتطلبات الفحص. يمكن أيضًا توفير الرسومات أو مواصفات المشروع عند الحاجة إلى معالجة إضافية.
لا. إن التشغيل طويل الأمد عند درجة حرارة أعلى من 450 درجة مئوية يقع خارج النطاق الموصى به لأنابيب الفولاذ الكربوني في مخطط الاختيار هذا. يجب تقييم سبائك الصلب المقاومة للحرارة مثل 15CrMoG أو 12Cr1MoVG للخدمة ذات درجة الحرارة المرتفعة.
يحتاج نظام الأنابيب إلى السماح الكافي للتمدد الحراري. يجب اختيار فلنجات ذات درجة حرارة عالية ومواد مانعة للتسرب مناسبة، ولا ينبغي إجبار الأنابيب الباردة على المحاذاة أثناء التثبيت. يساعد التثبيت الصحيح على التحكم في الإجهاد الحراري والتشوه والتسرب أثناء التشغيل.
تنص مواصفات المنتج المرفقة على عمر خدمة مُطالب به يزيد عن 8 سنوات في ظل التشغيل المستمر دون فشل. يعتمد عمر الخدمة الفعلي على درجة حرارة التشغيل، والضغط، والوسط، وظروف التآكل، والتدوير الحراري، والتركيب والصيانة، لذلك يجب تقييم ظروف المشروع قبل تحديد عمر الخدمة المتوقع.
بالنسبة لهذا النوع من الأنابيب، تعتمد قرارات الشراء عادة على أكثر من سعر الطن. درجة المواد، تصنيف درجة الحرارة، سمك الجدار، متطلبات الفحص، المعالجة واتساق الدفعة كلها تؤثر على ما إذا كان يمكن قبول الأنبوب وتركيبه بشكل صحيح.
تجمع Rongheng بين موارد تصنيع الصلب في Tianjin والخبرة الدولية في توريد المشاريع، ودعم المواصفات القياسية بالإضافة إلى القطع بطول ثابت، والشطب، والتلميع وغيرها من متطلبات المعالجة المؤكدة.
بالنسبة لمشروع خط أنابيب ذو درجة حرارة عالية، يمكن للمشترين توفير درجة حرارة التشغيل والضغط والوسط والمعايير المطلوبة أولاً. يمكن لشركة Rongheng بعد ذلك مطابقة مواصفات الأنابيب المتوفرة مع متطلبات الشراء وتأكيد المواد المناسبة وشروط الفحص والتسليم قبل الإنتاج.
