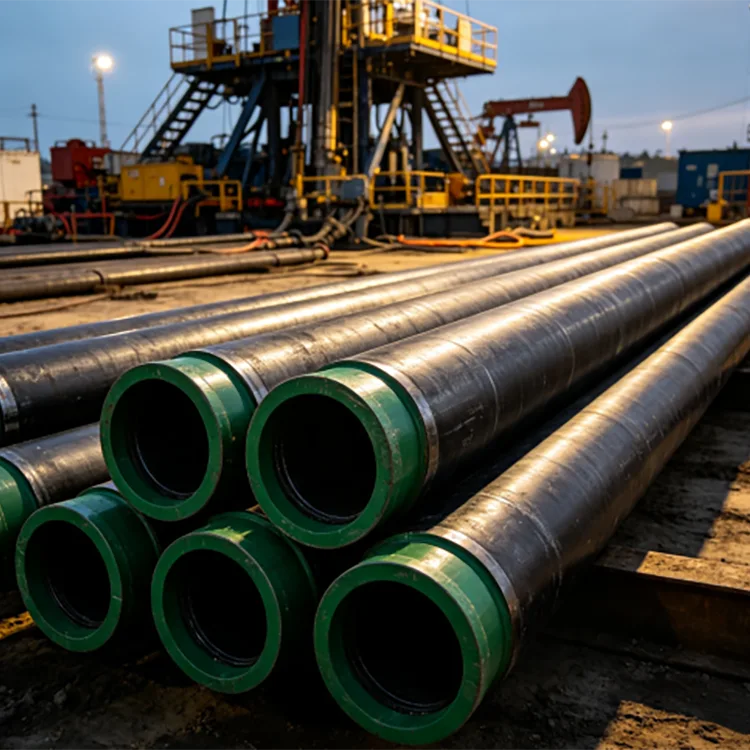

يتم تركيب أنبوب التغليف غير الملحوم لحقول النفط في البئر المحفور ثم يتم تثبيته في مكانه. على عكس الأنابيب، التي يتم وضعها عادة داخل الغلاف لنقل السوائل المنتجة، يظل الغلاف جزءًا من هيكل البئر ويجب أن يتحمل الأحمال الناتجة عن ضغط التكوين والتثبيت والحفر والإنتاج.
بالنسبة لطلبات حقول النفط، يجب تحديد الدرجة والقطر الخارجي وسمك الجدار والاتصال والطول ومتطلبات الفحص معًا. لا يمكن الحكم على أداء الغلاف من درجة الفولاذ وحدها.
API 5CT هي المواصفات الدولية الرئيسية للغلاف والأنابيب المستخدمة في آبار النفط والغاز. أحدث إصدار من API 5CT هو الإصدار الحادي عشر، مع ملحق تم نشره في عام 2025.
بالنسبة للمشاريع الصينية، فإن GB/T 19830-2023 هو المعيار الوطني الحالي للأنابيب الفولاذية المستخدمة كغلاف أو أنابيب لآبار النفط والغاز. دخل حيز التنفيذ في 1 مارس 2024 وحل محل GB/T 19830-2017.
|
غرض |
نطاق العرض النموذجي |
|
المعايير |
API 5CT/GB/T 19830-2023 |
|
الدرجات المشتركة |
J55، K55، N80، L80، P110، Q125 |
|
القطر الخارجي الاسمي |
114.3–508 ملم (4½–20 بوصة) |
|
سمك الجدار |
5.21-16.13 ملم ومخصص للمشروع |
|
تصنيع |
سلس مدرفلة على الساخن، منتهية وملولبة |
|
اتصال |
أنواع سلاسل واجهة برمجة التطبيقات (API) والاتصالات المتميزة المحددة |
|
طول |
R1 / R2 / R3 حسب متطلبات الطلب |
وينبغي اختيار حجم الغلاف الفعلي وتقييم الأداء من برنامج البئر وتصميم الغلاف والمعايير المطبقة وليس من عمق البئر وحده.
يتم استخدام J55 وK55 بشكل شائع في تطبيقات التغليف التقليدية حيث لا تتطلب ظروف البئر درجات قوة أعلى. يوفر K55 مستوى قوة إنتاج محدد أعلى من J55 ويمكن اختياره عندما يتطلب التصميم ذلك.
يتم استخدام N80 عندما تكون هناك حاجة إلى قوة أعلى لآبار الخدمة الحلوة التقليدية. لا ينبغي التعامل مع N80 على أنه مناسب تلقائيًا لظروف الخدمة الحامضة.
يتم استخدام L80 على نطاق واسع حيث يتم تحديد الصلابة الخاضعة للرقابة ومتطلبات الخدمة الحامضة. يجب التأكد من متطلبات التأهيل والدرجة L80 الدقيقة من مواصفات الشراء.
يوفر P110 قوة أعلى لتصميمات التغليف المطلوبة، بما في ذلك الآبار العميقة أو ذات الأحمال الأعلى حيث يستدعي التصميم درجة قوة أعلى.
يستخدم Q125 لتطبيقات الغلاف عالية القوة. إنه ليس مجرد بديل لـ P110 في كل بئر؛ لا تزال هناك حاجة للتحقق من الانهيار والانفجار والحمل المحوري ودرجة الحرارة وأداء الاتصال.
تسلسل اختيار الغلاف العملي هو:
عمق البئر والحمل ← ضغط التكوين ← ظروف التآكل ← حجم الغلاف ← سمك الجدار ← درجة الفولاذ ← نوع الاتصال ← متطلبات الطول والفحص.
لا يتطلب البئر الأعمق تلقائيًا أعلى درجة من الفولاذ. يجب فحص سلسلة الغلاف بحثًا عن الانهيار والانفجار والأحمال المحورية في ظل ظروف الحفر والتثبيت والإنتاج الفعلية.
بالنسبة للآبار التي تحتوي على H₂S، يتطلب اختيار المواد اهتمامًا خاصًا بمقاومة تكسير إجهاد الكبريتيد والتحكم في الصلابة. لا ينبغي ترقية الدرجة القياسية عالية القوة أو استبدالها دون التحقق من ملاءمتها لبيئة الخدمة الحامضة المحددة.
بالنسبة لثاني أكسيد الكربون والكلوريد وغيرها من الظروف المسببة للتآكل، قد يتطلب الاختيار سبائك مقاومة للتآكل أو تدابير أخرى بالإضافة إلى درجات الغلاف التقليدية. يجب تضمين درجة الحرارة الفعلية والضغط وتكوين السوائل وكيمياء الماء في المواصفات الفنية.

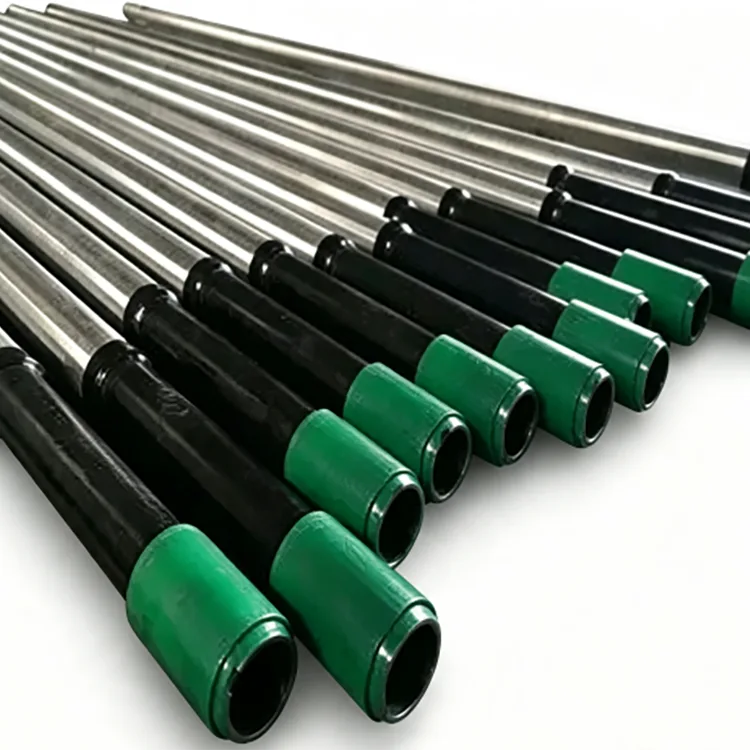

يعد الاتصال جزءًا من نظام الأنابيب غير الملحومة لحقول النفط، وليس مجرد خيار للتشطيب النهائي.
ترتبط STC عادةً بتطبيقات الخيوط القصيرة والاقتران حيث تسمح ظروف البئر وتصميمها بالاتصال التقليدي.
يوفر LTC ارتباطًا مترابطًا أطول ويستخدم في نطاق أوسع من تطبيقات الغلاف التقليدية.
يستخدم BTC ملف تعريف خيط الدعامة ويستخدم على نطاق واسع عندما تكون هناك حاجة إلى سعة تحميل اتصال أعلى.
بالنسبة للآبار الأفقية، وآبار الغاز عالية الضغط، والآبار ذات الإزاحة الكبيرة وغيرها من التطبيقات الصعبة، يمكن تحديد وصلات متميزة لتحسين الختم والأداء الميكانيكي. يجب توفير VAM وFOX والاتصالات الخاصة الأخرى فقط وفقًا لتصميم الاتصال المحدد للعميل أو متطلبات الترخيص.
يتم توفير الغلاف بشكل شائع في أطوال نطاق API:
|
يتراوح |
طول |
|
ر1 |
6.10-7.62 م |
|
R2 |
8.53-10.36 م |
|
ر3 |
10.36-13.72 م |
يجب أن تتبع متطلبات النطاق والطول الدقيقة جداول API 5CT ومواصفات الشراء المعمول بها. قد تؤدي الوصلات الطويلة إلى تقليل عدد التوصيلات في سلسلة الغلاف، ولكن يجب أيضًا مراعاة متطلبات النقل والمناولة.
يستخدم لدعم حفرة البئر العلوية وعزل التكوينات وتوفير الأساس لأقسام الحفر اللاحقة.
يتم تركيبها خلال فترة الإنتاج واستخدامها كجزء من هيكل حفرة البئر النهائية.
يمكن اختيار درجات أعلى قوة وسمك جدار مناسب حيث تكون الأحمال المنهارة والانفجارية والمحورية أكثر تطلبًا.
يجب أن يأخذ اختيار الغلاف في الاعتبار الانحناء، وعزم الدوران، والسحب، وأداء الاتصال، وأحمال التكسير الهيدروليكي، بالإضافة إلى تصميم الغلاف التقليدي.
يتم إنتاج الغلاف غير الملحوم من قضبان الفولاذ من خلال عمليات الدرفلة على الساخن أو الثقب، متبوعة بالتشطيب وفحص الأبعاد وتصنيع الخيوط وفقًا للمعايير المحددة.
قد يشمل الفحص التركيب الكيميائي، وخصائص الشد، والصلابة حيثما أمكن، وفحوصات الأبعاد، وفحص الانجراف، والاختبار الهيدروستاتيكي، والفحص غير المدمر كما هو مطلوب بموجب المواصفات المعمول بها وأمر الشراء.
تعد أبعاد ومقاييس الخيوط مهمة أيضًا لأن أداء الاتصال يعتمد على المعالجة الدقيقة والقياس وملاءمة الاقتران.

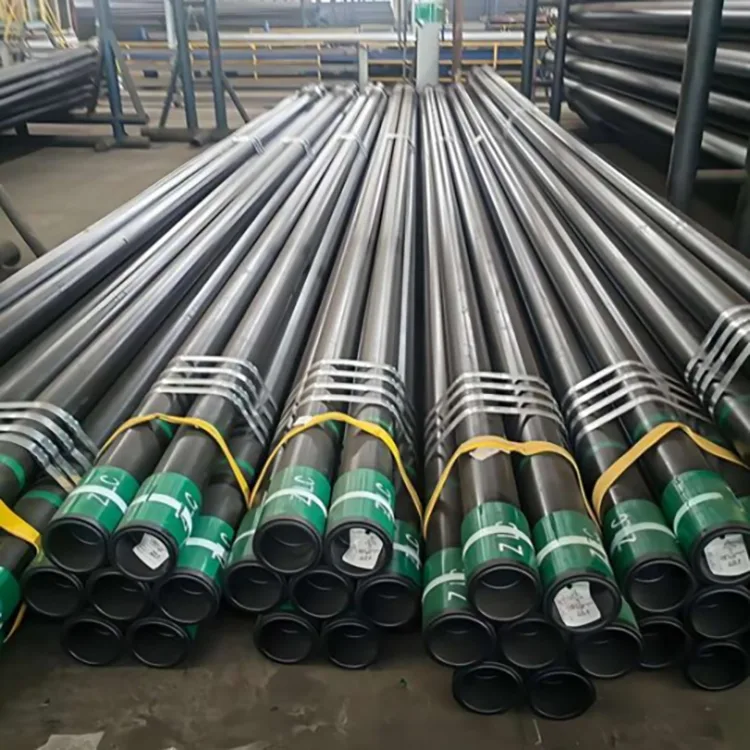

يمكننا توريد الغلاف وفقًا لدرجة الفولاذ المطلوبة والقطر الخارجي وسمك الجدار ونوع الخيط والطول. يمكن تحضير المنتجات الملولبة والمزدوجة وفقًا للاتصال المحدد.

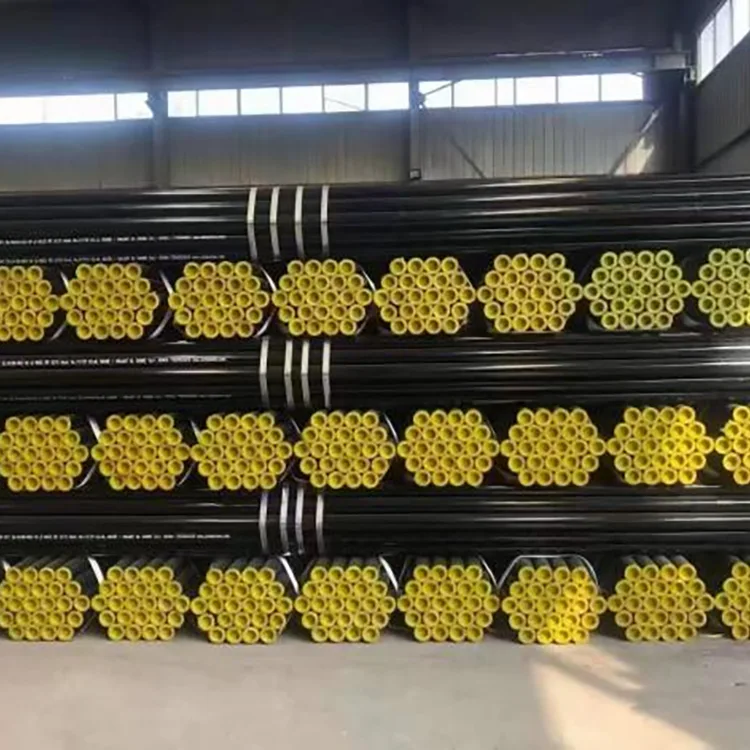

بالنسبة لطلبات التصدير، يمكن تجميع الغلاف وتعبئته لنقل الحاويات أو نقل البضائع السائبة، مع استخدام واقيات الخيوط وحماية الأطراف عند الحاجة.
يمكن أن تتضمن أوامر المشروع أيضًا مستندات الفحص وترتيبات الفحص الخاصة بطرف ثالث مثل SGS أو BV أو TÜV وفقًا لمتطلبات العميل.
لا. يتضمن API 5CT كلًا من منتجات التغليف غير الملحومة والملحومة كهربائيًا. عندما يتطلب المشروع على وجه التحديد غلافًا سلسًا، يجب أن تحدد مواصفات الشراء بوضوح نوع التصنيع.
يستخدم API 5CT على نطاق واسع لمشاريع النفط والغاز الدولية. بالنسبة للمشاريع ذات المعايير الوطنية الصينية، فإن GB/T 19830-2023 هو المعيار الحالي الذي يغطي الأنابيب الفولاذية للغلاف أو الأنابيب.
يعتمد الاختيار على أحمال تصميم الغلاف وبيئة الخدمة. J55 وK55 شائعان في التطبيقات التقليدية؛ يوفر N80 وP110 قوة أعلى؛ يتم تحديد L80 بشكل شائع عند تطبيق متطلبات الخدمة الحامضة؛ يستخدم Q125 للتطبيقات ذات القوة الأعلى. وينبغي أن يعتمد الاختيار النهائي على تصميم البئر والمواصفات المطبقة.
لا تقم باختيار الغلاف لخدمة H₂S بناءً على القوة فقط. تعتمد ملاءمة الخدمة الحامضة على الدرجة والصلابة وحالة المادة والمتطلبات البيئية. يجب أن يتم تحديد الغلاف وفقًا لمتطلبات الخدمة الحامضة المطبقة.
يتم تركيب الغلاف وتثبيته لدعم وعزل حفرة البئر. يتم وضع الأنابيب داخل الغلاف لحمل السوائل المنتجة. يتم استخدام أنبوب الحفر أثناء الحفر ويتم إزالته بعد عملية الحفر.
نعم. يمكن تزويد الغلاف بأنواع محددة من سلاسل واجهة برمجة التطبيقات (API) أو اتصالات متميزة محددة حسب المشروع، جنبًا إلى جنب مع أدوات التوصيل وواقيات الخيط ووثائق الفحص المطلوبة.
