رونغينغلوازمقناة U مشكلة على الباردمقاطع فولاذية لدعم المعدات الصناعية، والإطارات الهيكلية، ودعامات الأنابيب، والمكونات المدمجة، وتطبيقات تصنيع الفولاذ الأخرى. تم تصنيع هذه المقاطع على شكل حرف U من خلال تشكيل شريط فولاذي تدريجيًا في درجة حرارة الغرفة، وتوفر مزيجًا عمليًا من الهندسة الخاضعة للرقابة والاستخدام الفعال للمواد والأبعاد القابلة للتخصيص للمشاريع التي تتطلب مكونات فولاذية موثوقة وجاهزة للتركيب.
قناة U المشكلة على البارد عبارة عن مقطع فولاذي يتم تصنيعه عن طريق ثني شريط الفولاذ في درجة حرارة الغرفة إلى مقطع عرضي على شكل حرف U. إن هندستها المفتوحة تجعلها مناسبة لقواعد المعدات، وهياكل التوجيه، وإطارات الدعم، والمرفقات، والمجموعات المصنعة المختلفة. بالمقارنة مع المقاطع التقليدية الأثقل، يمكن للمقاطع المشكلة على البارد أن توفر توازنًا مفيدًا بين القوة والوزن عند تصميمها بشكل مناسب للأحمال المقصودة. تقدم Rongheng خيارات الفولاذ Q235B وQ355B، وأحجام المقاطع U80-U300، وسمك يتراوح من 0.8 إلى 3.0 مم، وأطوال قياسية تبلغ 6، 9، أو 12 مترًا، وفقًا لمواصفات المنتج. يشرح هذا الدليل طرق التصنيع والمزايا العملية والتطبيقات والمواصفات الفنية واعتبارات الشراء ومتطلبات الصيانة لمساعدة المشترين على اختيار القناة الفولاذية المناسبة لمشاريعهم.
1. ما هي القناة U المشكلة على البارد؟
2. كيف يتم تصنيع القناة U المشكلة على البارد؟
4. أين يتم استخدام قناة U المشكلة على البارد؟
5. ما هي المواصفات الفنية الأكثر أهمية؟
6. قناة U المشكلة على البارد مقابل قناة الفولاذ المدرفلة على الساخن
7. كيفية اختيار قناة U المناسبة

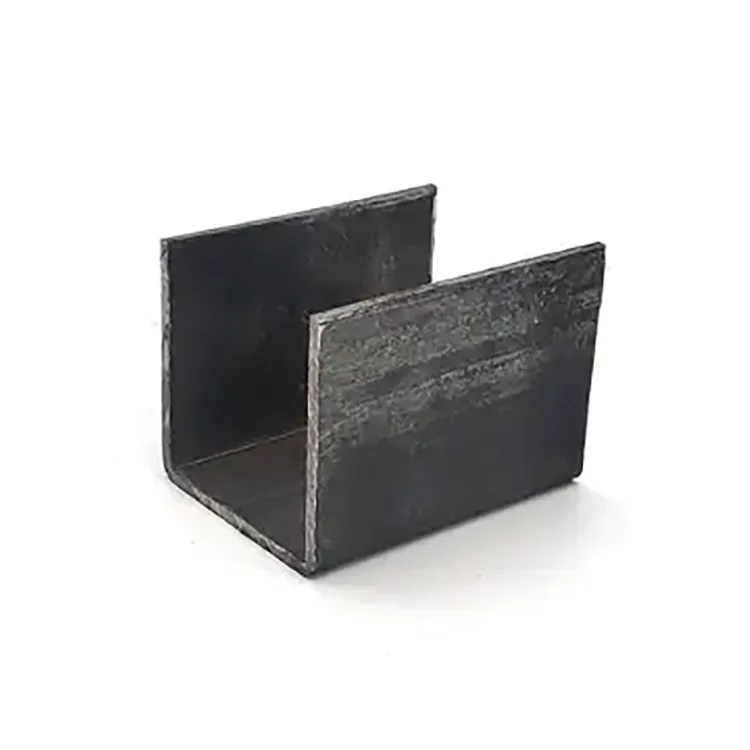

القناة U المشكلة على البارد عبارة عن قسم فولاذي مفتوح مع شبكة مركزية وشفتين ممتدتين في نفس الاتجاه. يقوم هذا التكوين بإنشاء ملف تعريف على شكل حرف U يمكن دمجه في الهياكل الداعمة، ومجموعات التثبيت، وإطارات المعدات، والمكونات المصنعة الأخرى.
على عكس قناة الفولاذ المدرفلة على الساخن، والتي تحصل على شكلها من خلال الدرفلة بدرجة حرارة عالية، يتم إنتاج قناة U المشكلة على البارد عن طريق ثني شريط الفولاذ تدريجيًا في درجة حرارة الغرفة. تسمح طريقة التصنيع هذه بتخصيص أبعاد الملف الشخصي وهندسة الحافة لتطبيقات محددة.
تعتبر القنوات المشكلة على البارد مفيدة بشكل خاص عندما يتطلب المشروع مكونات فولاذية خفيفة الوزن نسبيًا وأبعاد قابلة للتكرار وتصنيعًا مباشرًا. يعتمد أدائها على درجة الفولاذ، والسمك، وهندسة القسم، وتصميم التوصيل، والأحمال المطبقة. ولذلك فإن اختيار التشكيل الجانبي المناسب يتطلب أكثر من مجرد مقارنة أبعاده الخارجية.
توفر Rongheng مقاطع فولاذية مشكلة على البارد للتطبيقات الصناعية والهيكلية، مع خيارات قياسية ومخصصة متاحة وفقًا لمتطلبات المشروع. يمكن للمشترين مراجعة معلومات منتج القناة U المشكلة على البارد لتقييم المواصفات المتاحة وخدمات المعالجة.
تم تصميم عملية التصنيع لتحويل شريط الفولاذ المسطح إلى مقطع جانبي ثابت ومفتوح. اعتمادًا على خط الإنتاج ومتطلبات الطلب، تتضمن المراحل الرئيسية عادةً إعداد المواد، والتشكيل، وفحص الأبعاد، وعمليات التشطيب.
يبدأ الإنتاج بشريط فولاذي يتم اختياره وفقًا للدرجة المطلوبة والسمك والخصائص الميكانيكية والتطبيق. تقوم Rongheng بإدراج Q235B وQ355B ضمن خيارات المواد المتاحة لمجموعة المنتجات هذه.
وينبغي تأكيد الدرجة المناسبة وفقًا لمعيار التصميم المطبق ومواصفات المشروع بدلاً من اختيارها فقط على أساس القوة الاسمية.
يمر الشريط الفولاذي عبر سلسلة من لفات التشكيل التي تشكل الشبكة المركزية والفلنجات تدريجيًا. يعمل التشكيل التدريجي على توزيع التشوه عبر عدة مراحل، مما يساعد في إنشاء هندسة المقطع العرضي المطلوبة.
يمكن أن تؤثر محاذاة اللفة واتساق المواد وحالة الأدوات على الاستقامة وزوايا الحافة وتوحيد الأبعاد.
بمجرد تشكيل ملف التعريف المطلوب، يمكن قصه إلى أطوال محددة. اعتمادًا على الطلب، قد تتضمن المعالجة الإضافية ثقوبًا وفتحات وأبعاد مخصصة أخرى مصممة لتبسيط عملية التثبيت.
يجب فحص الأقسام النهائية وفقًا للمواصفات المتفق عليها. قد تتضمن نقاط الفحص ذات الصلة أبعاد الشبكة، وأبعاد الحافة، والسمك، والطول، والاستقامة، وحالة السطح المرئية.
تأكد من خطة الفحص والوثائق المعمول بها مع المورد قبل الإنتاج، خاصة بالنسبة للمشاريع ذات التفاوتات الصارمة في الأبعاد أو متطلبات الامتثال الهيكلي.
يمكّن التشكيل على البارد الشركات المصنعة من إنتاج مقاطع جانبية من شرائح الفولاذ دون استخدام نفس طريق التشكيل الساخن مثل القنوات المدرفلة على الساخن التقليدية. بالنسبة للتطبيقات التي يسمح فيها التصميم بأقسام رفيعة نسبيًا، يمكن أن يؤدي هذا الأسلوب إلى تقليل وزن المكونات واستهلاك المواد.
ومع ذلك، فإن الفولاذ الرقيق لا يكون تلقائيًا أكثر اقتصادا. يجب أن يأخذ التصميم النهائي في الاعتبار سعة الحمولة، والانبعاج المحلي، والانحراف، وقوة الاتصال، وعمر الخدمة المطلوب.
يدعم التشكيل التدريجي أبعاد المقطع العرضي القابلة للتكرار على مدار عمليات الإنتاج. يعد الاتساق أمرًا مهمًا عندما يجب أن تتم محاذاة قنوات متعددة مع الأقواس أو أدوات التثبيت أو ألواح التثبيت أو المكونات الفولاذية الأخرى.
بالنسبة لمقاولي التصنيع، يمكن أن يؤدي اتساق الأبعاد إلى تقليل صعوبات التركيب والتعديلات غير الضرورية أثناء التجميع.
يوفر المظهر الجانبي المفتوح على شكل حرف U أسطحًا يمكن الوصول إليها لتحديد المواقع والاتصال. اعتمادًا على التصميم، يمكن قطعها أو ثقبها أو ثقبها أو دمجها في مجموعات ملحومة.
يمكن أيضًا أن تقلل الأطوال المقطوعة مسبقًا والثقوب الموضوعة بدقة من بعض العمليات الثانوية في موقع التثبيت، بشرط أن يتم تأكيد تفاصيل التصنيع قبل التصنيع.
نادراً ما تشترك المشاريع الصناعية في متطلبات أبعاد متطابقة. يمكن أن تساعد الأطوال المخصصة ومواضع الفتحات والفتحات والأبعاد غير القياسية في مطابقة القناة بإطار دعم معين أو مجموعة معدات معينة.
يجب على المشترين تقديم رسومات هندسية أو مواصفات أبعاد واضحة للتأكد من أن القسم المورد يطابق التثبيت المقصود.
يمكن أن يوفر الفولاذ المشكل على البارد توازنًا فعالاً بين القوة والوزن عندما تكون هندسته وسمكه مناسبين للأحمال المقصودة. يعتمد الأداء الهيكلي النهائي على ما هو أكثر من درجة الفولاذ: عمق الشبكة، وعرض الحافة، والسمك، والطول غير المدعوم، والتدعيم، وتفاصيل الاتصال كلها أمور مهمة.
بالنسبة للتطبيقات الحاملة، يجب على المهندسين التحقق من القسم باستخدام معيار التصميم المطبق بدلاً من الاعتماد على الأوصاف العامة للمنتج.
يجعل المظهر الجانبي المفتوح قناة U المشكلة على البارد مناسبة لمجموعة واسعة من التطبيقات الصناعية والتصنيعية الداخلية.
بالنسبة للمنشآت الخارجية، أو البيئات الرطبة، أو المواقع المعرضة للمواد المسببة للتآكل، يجب على المشترين تقييم الحاجة إلى الجلفنة، أو الطلاء، أو أي نظام آخر مناسب للحماية من التآكل. لا ينبغي افتراض أن القسم غير المطلي المشكل على البارد مناسب تلقائيًا للتعرض الخارجي على المدى الطويل.
يتطلب اختيار قناة U الصحيحة فهمًا واضحًا لنطاق ملف التعريف المتاح وظروف العمل الفعلية. توفر معلومات المنتج المدرجة في Rongheng المواصفات المرجعية التالية.
| البند المواصفات | الخيار المتاح | اعتبار الشراء |
|---|---|---|
| حجم الملف الشخصي | U80-U300 | تأكد من عمق الويب الدقيق وأبعاد الحافة ورسم القسم. |
| درجة الصلب | Q235B، Q355B | مطابقة الدرجة لأحمال التصميم والمعايير المعمول بها. |
| سمك الجدار | 0.8-3.0 ملم | تحقق من متطلبات الحمل، والربط المحلي، وأداء الاتصال. |
| الطول القياسي | 6 م، 9 م، أو 12 م | حدد الأطوال التي تناسب خطط النقل والتركيب. |
| خدمة القطع | القطع المخصص متاح | تأكيد الطول النهائي والتسامح الأبعاد. |
| معالجة الثقب | تتوفر فتحات وفتحات مثقوبة مسبقًا | توفير قطر الثقب، والتباعد، ورسومات الموقف. |
| أبعاد غير قياسية | يمكن مناقشة المتطلبات المخصصة | تأكيد الجدوى والأدوات والتكلفة والمدة الزمنية. |
| حماية السطح | تأكيد التشطيب المطلوب مع المورد | ضع في اعتبارك الرطوبة والتعرض للتآكل واحتياجات الصيانة. |
مهم:تعتبر هذه المواصفات مرجعًا لاختيار المنتج، وليست بديلاً لورقة البيانات الفنية الخاصة بالمشروع. تأكد من أبعاد القسم الدقيقة والتفاوتات وشهادات المواد وتشطيب السطح والمعايير المعمول بها في وثائق الشراء.
كل من أقسام القنوات المشكلة على البارد والمدرفلة على الساخن لها أدوار عملية في تصنيع الفولاذ. يعتمد الاختيار الأفضل على المتطلبات الهيكلية والأبعاد المتاحة وتفاوتات التصنيع وتكلفة المشروع.
| عامل المقارنة | قناة U مشكلة على البارد | قناة الصلب المدرفلة على الساخن |
|---|---|---|
| طريقة التصنيع | يتكون الشريط الفولاذي تدريجياً في درجة حرارة الغرفة | يتم تشكيل الفولاذ من خلال عملية الدرفلة على الساخن |
| تصميم القسم النموذجي | غالبًا ما يكون مناسبًا للملفات الجانبية ذات الجدران الرقيقة وخفيفة الوزن نسبيًا | متوفر بشكل شائع في أقسام القنوات الهيكلية التقليدية |
| تخصيص الأبعاد | يمكن تصميم هندسة الملف الشخصي ومعالجته وفقًا لمتطلبات محددة | يتبع الاختيار عمومًا نطاقات المقاطع المدرفلة المتاحة، مع تصنيع إضافي حسب الحاجة |
| اعتبارات الوزن | يمكن أن يقلل الوزن حيث يسمح التصميم بأجزاء أرق | غالبًا ما يتم اختياره للتطبيقات الهيكلية الثقيلة التي تتطلب خصائص قسم مناسبة |
| الاستخدامات النموذجية | دعم المعدات والإطارات والأدلة وتصنيع الفولاذ الخفيف | الإطارات الهيكلية والدعامات والتطبيقات التي تتطلب أقسامًا أثقل مناسبة |
| متطلبات التصميم | التحقق من التواء المحلي، والانحراف، والاتصالات، وخصائص القسم | التحقق من خصائص القسم والتحميل والوصلات والمعايير الهيكلية المعمول بها |
لا توجد طريقة تصنيع متفوقة عالميًا. يمكن أن تكون المقاطع المشكلة على البارد مفيدة للتطبيقات خفيفة الوزن والتصنيع المخصص، في حين قد تكون القنوات المدرفلة على الساخن أكثر ملاءمة للمشاريع التي تتطلب أقسامًا أثقل. يجب على المهندسين مقارنة خصائص القسم الفعلية والقدرة التصميمية التي تم التحقق منها قبل اتخاذ القرار النهائي.
يبدأ قرار الشراء الموثوق بالتطبيق بدلاً من اسم المنتج وحده. يمكن أن تساعد الخطوات التالية مديري المشاريع والمهندسين وفرق المشتريات في تحديد متطلباتهم.
حدد الأحمال والنطاق غير المدعوم وشروط الدعم وترتيب الاتصال وبيئة الخدمة المتوقعة. بالنسبة للتطبيقات الإنشائية، قم بتقديم هذه التفاصيل إلى المهندس المسؤول حتى يمكن اختيار القسم والتحقق منه بشكل مناسب.
حدد عمق الويب وعرض الحافة وسمك المادة وزاوية الحافة وأي متطلبات هندسية إضافية. قد لا يصف ملصق حجم القسم وحده كل الأبعاد اللازمة للتصنيع الدقيق.
يعد Q235B وQ355B من الخيارات المتاحة المدرجة لمجموعة قنوات U المشكلة على البارد من Rongheng. يجب اختيار الدرجة المناسبة وفقًا لحسابات التصميم ومعايير المواد المطبقة ووثائق المشروع.
حدد الأطوال المطلوبة ومواقع الفتحات والفتحات وتفاصيل المعالجة الأخرى قبل تقديم الطلب. تساعد الرسومات الكاملة على تقليل تعديلات الموقع ومنع عدم التطابق بين ملفات التعريف التي تم تسليمها ومكونات التثبيت.
يجب على فرق المشتريات تقييم التكلفة الكاملة، بما في ذلك:
يساعد هذا النهج المشترين على مقارنة عروض الأسعار على أساس ثابت وتحديد الخيار الأنسب للمشروع.
تؤثر جودة المنتج على كفاءة التركيب والأداء الهيكلي والموثوقية طويلة المدى للمجموعات المصنعة. يجب على المشترين وضع متطلبات فحص واضحة قبل بدء التصنيع.
تحقق من عمق النسيج وعرض الحافة والسمك والطول الإجمالي والاستقامة والأبعاد الهامة الأخرى مقابل الرسم المعتمد. بالنسبة للمكونات المستخدمة في التجميعات، يعد توافق الأبعاد أمرًا مهمًا بشكل خاص.
تأكد من درجة الفولاذ واطلب وثائق المواد ذات الصلة عندما يطلب المشروع ذلك. يمكن أن يكون تحديد المواد وإمكانية تتبعها أمرًا مهمًا للتطبيقات المنظمة أو الحاملة.
افحص المظهر الجانبي بحثًا عن أي تلف مرئي أو تشوه أو ظروف قد تتداخل مع التصنيع أو الطلاء. إذا تم تحديد الحماية من التآكل، فتأكد من نوع الطلاء ومعايير الفحص المعمول بها.
بالنسبة للتطبيقات الهيكلية الصعبة، يجب أن يتبع الفحص والقبول مواصفات المشروع والمعايير الهندسية المعمول بها. يجب أن تعكس متطلبات الصيانة بيئة الخدمة الفعلية ونظام حماية السطح المحدد.
يتم إنتاج قناة U المشكلة على البارد عن طريق ثني شريط الفولاذ تدريجيًا في درجة حرارة الغرفة، بينما يتم تشكيل قناة الفولاذ التقليدية المدرفلة على الساخن من خلال الدرفلة على الساخن. غالبًا ما تُستخدم المقاطع المشكلة على البارد للقطاعات خفيفة الوزن والتصنيع المخصص، في حين يتم اختيار القنوات المدرفلة على الساخن عادةً للتطبيقات الهيكلية الأثقل. ويعتمد الاختيار المناسب على الأبعاد المطلوبة وخصائص القسم والأحمال التصميمية.
تدرج Rongheng Q235B وQ355B كخيارات مواد متاحة لمجموعة منتجاتها ذات القنوات U المشكلة على البارد. يجب على المشترين تأكيد الدرجة المطلوبة، والخواص الميكانيكية، ووثائق المواد، والمعايير المعمول بها قبل الطلب.
نعم. تتضمن الخيارات المدرجة قطعًا مخصصة، وفتحات مثقوبة مسبقًا، وفتحات، وأبعاد غير قياسية تخضع للتأكيد. يجب على المشترين تقديم رسومات تفصيلية وأبعاد وكميات ومتطلبات المعالجة حتى يتمكن المورد من تقييم الجدوى وتفاصيل عروض الأسعار.
يمكن استخدامه في الهواء الطلق عندما تكون المواد والتصميم الهيكلي ونظام الحماية من التآكل مناسبة للبيئة. قد يتطلب الفولاذ غير المطلي حماية إضافية ضد الرطوبة والتعرض للتآكل. يجب على المشترين تأكيد المعالجة السطحية المتوفرة وشروط الخدمة المتوقعة مع المورد.
يعتمد الاختيار على الحمل المطبق، والامتداد، وظروف الدعم، وتصميم التوصيل، ودرجة الفولاذ، والمتطلبات الهيكلية المطبقة. بالنسبة للتطبيقات الحاملة، يجب على مهندس مؤهل التحقق من خصائص القسم والقدرة الهيكلية. يمكن لشركة Rongheng مراجعة الأبعاد المحددة ومعلومات المشروع للمساعدة في تحديد خيارات المنتج المناسبة.
قم بتوفير حجم الملف الشخصي المطلوب، وأبعاد الشبكة والشفة، والسمك، ودرجة الفولاذ، والطول، والكمية، وتشطيب السطح، وأي متطلبات للفتحة أو الفتحة. بالنسبة للمشاريع الإنشائية، قم بتضمين الرسومات ذات الصلة والتطبيق المقصود والمعايير الفنية. تساعد هذه التفاصيل المورد على إعداد عرض أسعار واقتراح تسليم أكثر دقة.
إن قناة U المشكلة على البارد عبارة عن ملف تعريف فولاذي عملي لدعم المعدات، والإطارات الصناعية، وهياكل التوجيه، والمكونات المدمجة، وتطبيقات التصنيع الأخرى حيث تكون هندسة القسم، وكفاءة المواد، وتوافق التثبيت أمرًا مهمًا. يتطلب اختيار المنتج المناسب دراسة متأنية لدرجة الفولاذ وسمكه وأبعاده والأحمال المطبقة والتعرض للتآكل ومتطلبات المعالجة. تقدم Rongheng خيارات Q235B وQ355B وأحجام ملفات تعريف U80-U300 وخدمات معالجة مخصصة وفقًا للمواصفات المؤكدة. إذا كنت تقوم بتوفير قنوات فولاذية لمشروع صناعي، أو تجميع المعدات، أو متطلبات التصنيع المخصصة،اتصل بنالمناقشة الرسومات والمتطلبات الفنية وكمية الطلب وتوقعات التسليم. إن المواصفات المحددة بوضوح هي الخطوة الأولى نحو حل توريد صلب موثوق به وفعال من حيث التكلفة.
