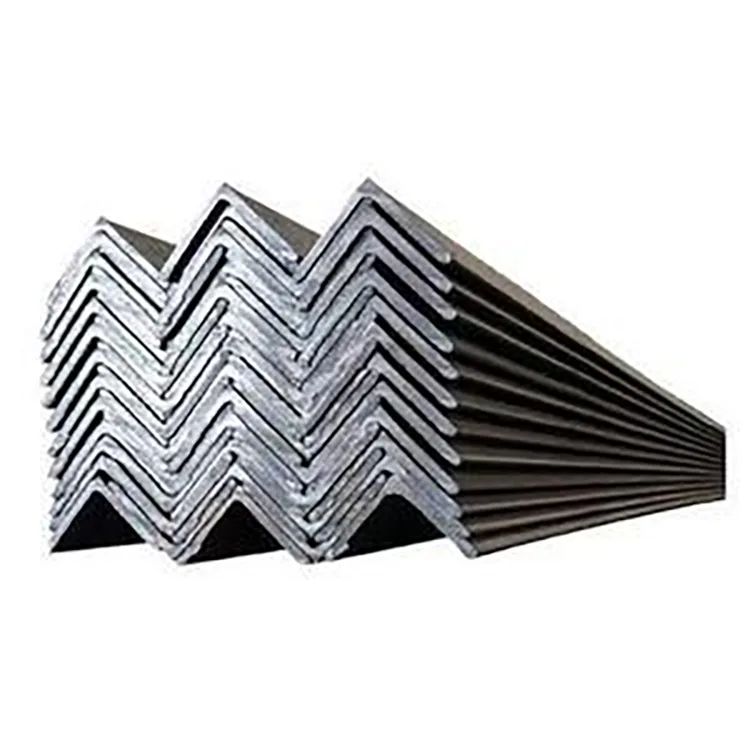

زاوية الفولاذ المدرفلة على الساخن، والمعروفة أيضًا باسم زاوية الحديد، هي عبارة عن قسم هيكلي على شكل حرف L يتم إنتاجه عن طريق درفلة قضبان الفولاذ الساخنة. إنه متوفر بتكوينات متساوية وغير متساوية، مع Q235B وQ355B كدرجات فولاذية رئيسية.
يوفر القسم 90 درجة ساقين متعامدين للحام، والربط، والتدعيم، والتعزيز والدعم. بالمقارنة مع القضبان المسطحة، فإن قسم الزاوية يوفر عمق هيكلي أكبر وسطحين للتوصيل، مما يجعله مناسبًا لمجموعة واسعة من مكونات الفولاذ المصنعة.
| غرض | مواصفة |
| منتج | زاوية الصلب المدرفلة على الساخن |
| درجة الصلب | Q235B، Q355B |
| حساب تعريفي | زاوية متساوية، زاوية غير متساوية |
| نطاق الزاوية المتساوية | 20×20-200×200 ملم |
| نطاق زاوية غير متكافئ | 32×20–160×100 ملم |
| سماكة | 2.5-24 ملم |
| الطول القياسي | 6 م، 9 م، 12 م |
| طول مخصص | 1-18 م |
| سطح | أسود مدرفل على الساخن |
| المعالجة السطحية | أسود، مجلفن بالغمس الساخن، مجلفن كهربائيًا، مطلي |
| يعالج | القطع، الحفر، اللكم، الانحناء، الميلا، الطحن، إزالة الترسبات |
| المعيار الصيني | جيجابايت/تي 706-2016 |
| معايير التصدير | EN، ASTM، JIS وغيرها من المواصفات المتفق عليها |
| تصدير الدرجات | S235JR، S355JR، A36 تخضع لمتطلبات المشروع |
تختلف الأبعاد المتاحة والأوزان النظرية حسب تحديد الزاوية المتساوية أو غير المتساوية. للحصول على عرض الأسعار، حدد أبعاد الساق بالضبط والسمك المطلوب للمشروع.

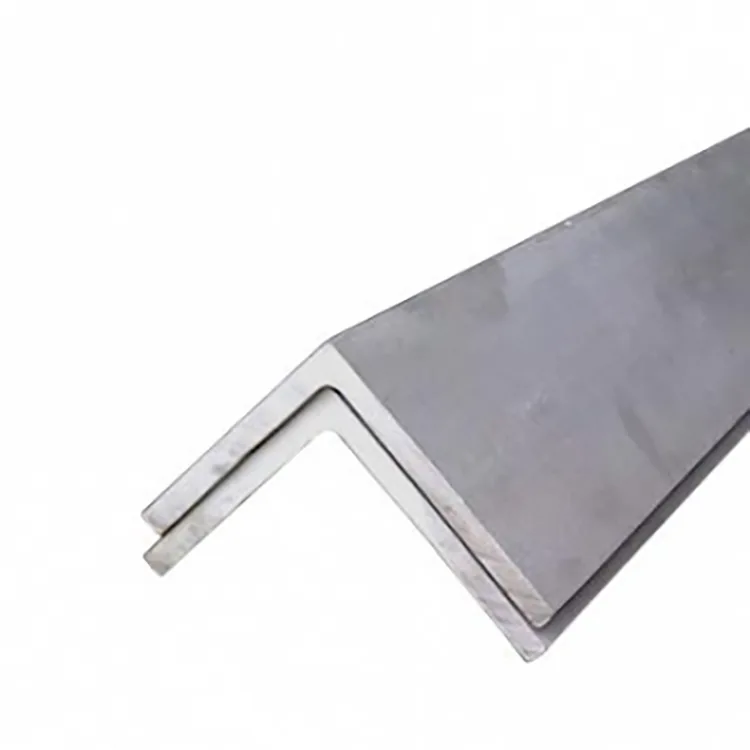

الزاوية المتساوية لها ساقان بنفس العرض وتستخدم بشكل شائع عندما يكون ترتيب الاتصال أو الحمل متماثلًا. إنها مناسبة للأقواس والإطارات والرفوف والدعامات والهياكل المصنعة العامة.
الزاوية غير المتساوية لها عرض أرجل مختلف. يكون ذلك مفيدًا عندما يحتاج أحد سطح التوصيل إلى مساحة أكبر للمحمل أو التثبيت، بينما يجب أن تناسب الساق الأخرى مساحة أضيق.
بالنسبة للطلبات الهندسية، يكون التعيين الدقيق للقسم أكثر فائدة من الوصف العام مثل "الصلب ذو الزاوية الكبيرة".
يستخدم Q235B بشكل شائع في التصنيع الهيكلي العام، وإطارات المعدات، والدعامات، والدرابزين والمكونات الأخرى حيث يمكن تلبية قوة التصميم المحددة مع القسم المحدد.
يوفر Q355B قوة إنتاج محددة أعلى ويمكن اختياره عندما يتطلب التصميم قوة مواد أعلى. ينبغي النظر في درجة الفولاذ مع حجم القسم وسمكه وحمله وتصميم التوصيل.
ولذلك ينبغي تأكيد الدرجة والقسم المناسبين مقابل الحساب الهيكلي بدلاً من اختيارهما حسب الدرجة وحدها.
مسار الإنتاج الأساسي هو:
الخام الصلب ← التسخين ← الدرفلة الخشنة ← الدرفلة المتوسطة ← الدرفلة النهائية ← التحجيم ← الاستقامة ← القطع ← الفحص ← التجميع
يتم تشكيل القسم على شكل حرف L مباشرة من خلال سلسلة من التمريرات المتدحرجة. بعد التدحرج، يتم فحص الزاوية النهائية للتأكد من الأبعاد والاستقامة والطول وحالة السطح قبل تجميعها للتخزين أو الشحن.
يحتوي السطح الأسود القياسي على مقياس عادي للدرفلة على الساخن. اعتمادًا على التطبيق النهائي، يمكن بعد ذلك طلاء المادة أو جلفنتها أو معالجتها بأي طريقة أخرى.
يتم إنتاج الزاوية المدرفلة على الساخن والزاوية المشكلة على البارد من خلال عمليات مختلفة ويتم استخدامها لمتطلبات هيكلية مختلفة.
يتم دحرجة الزاوية المدرفلة على الساخن من قطعة معدنية ساخنة ويتم تحديدها بشكل شائع للأعمال الفولاذية الإنشائية والأقواس والدعامات والمكونات المصنعة التي تتطلب قسمًا مدلفنًا.
يتم إنتاج الزاوية المشكلة على البارد عن طريق ثني شريط الفولاذ في درجة حرارة الغرفة وترتبط عمومًا بالمقاطع والتطبيقات الأخف حيث تكون المواد الرقيقة مقبولة.
بالنسبة للمشروع الهيكلي، يجب أن يتبع القسم الرسم الهندسي والمعايير المعمول بها بدلاً من استبداله فقط على أساس سعر المادة.
يحتوي الشريط المسطح على مقطع عرضي مسطح واحد ويستخدم بشكل شائع للألواح والأشرطة وشرائط التسليح والمكونات المسطحة الأخرى.
تحتوي زاوية الفولاذ على ساقين متعامدين، مما يوفر سطحي اتصال ومظهر جانبي قائم. وهذا يجعلها مناسبة للأقواس والزوايا والدعامات والتعزيزات حيث لا يوفر القسم المسطح الشكل الهندسي المطلوب.
يتم استخدام زاوية الفولاذ المدرفلة على الساخن في تصنيع المباني والصناعات والبنية التحتية حيث يتطلب الأمر قسمًا هيكليًا على شكل حرف L.

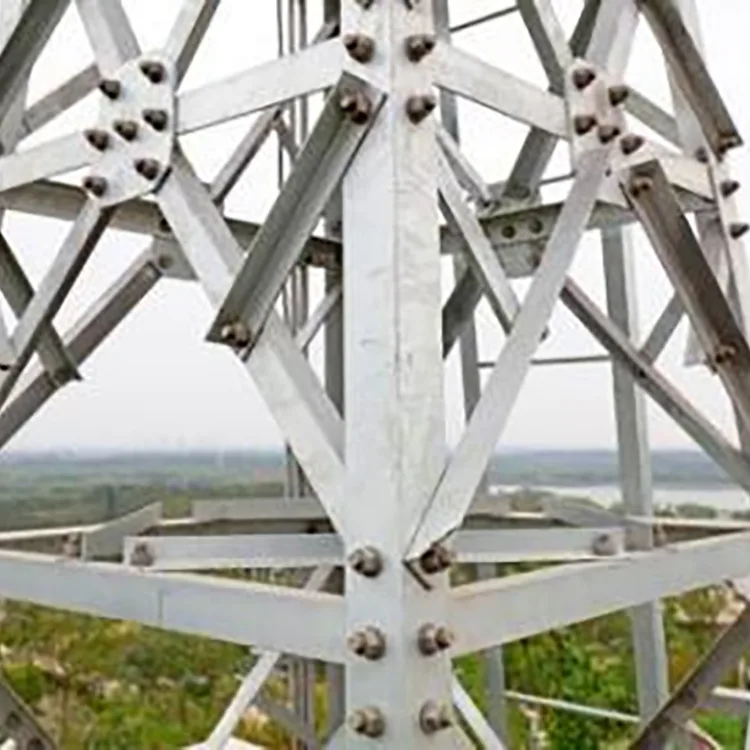

في المشاريع الكهروضوئية، يمكن استخدام زاوية الفولاذ للأقواس وأعضاء التوصيل والتعزيز ومكونات الدعم المساعدة المختارة. يعتمد القسم المطلوب على الحمل المحسوب والامتداد وطريقة الاتصال وظروف التثبيت.
بالنسبة للتعرض الخارجي، يجب تحديد الحماية من التآكل مع القسم الفولاذي. قد تتطلب الزاوية السوداء المدرفلة على الساخن طلاءًا واقيًا منفصلاً، بينما توفر الزاوية المجلفنة بالغمس الساخن طلاءًا من الزنك للتطبيقات المكشوفة.
بالنسبة للمشاريع الكهروضوئية الموزعة، تم توفير زاوية فولاذية مدلفنة على الساخن مقاس 40 × 40 مم و50 × 50 مم لمكونات الدعم والتعزيز المختارة. تمت معالجة المادة لاحقًا للحماية من التآكل الخارجي واستخدمت في التركيبات على الأسطح.
وفقًا لسجل المشروع المرفق، لم تظهر الهياكل التي تستخدم النسخة المجلفنة أي صدأ أو تشوه واضح على نطاق واسع بعد خمس سنوات من التشغيل.
يمكن توفير الزاوية الفولاذية المدرفلة على الساخن كمخزون مستقيم قياسي أو معالجتها قبل التسليم وفقًا لرسم المشروع.
عندما تكون الجلفنة مطلوبة، عادة ما يتم الانتهاء من أعمال القطع والحفر والتصنيع الرئيسية قبل الجلفنة بالغمس الساخن. وهذا يقلل من كمية إصلاح الطلاء المطلوبة بعد التصنيع.

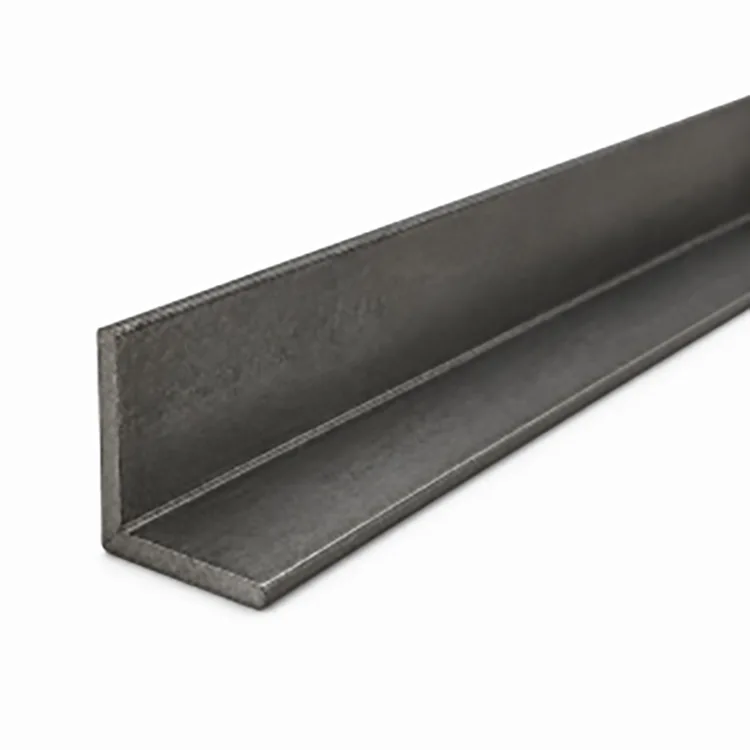

يتم توفير الزاوية الفولاذية السوداء المدرفلة على الساخن بدون طلاء للحماية من التآكل ويمكن استخدامها مباشرة حيث تسمح بيئة المشروع ونظام الطلاء بذلك.
بالنسبة للبيئات الخارجية أو الرطبة، يمكن تحديد الطلاء أو الجلفنة بالغمس الساخن وفقًا لشروط الخدمة المطلوبة. يجب تضمين متطلبات معالجة السطح في مواصفات الشراء بالإضافة إلى درجة الفولاذ وحجم القسم.
يغطي فحص المواد درجة وقسم الفولاذ المحدد قبل فحص المنتج النهائي.
تشمل فحوصات الأبعاد الرئيسية أبعاد الساق والسمك والاستقامة والطول. يتم أيضًا فحص السطح بحثًا عن العيوب المرئية، في حين تتطلب الشقوق والتصفيحات والتشوهات الكبيرة اهتمامًا خاصًا لأنها يمكن أن تؤثر على التصنيع والاستخدام الهيكلي.
بالنسبة لأوامر المشروع، يمكن توفير شهادات المواد وسجلات الفحص وفقًا للمتطلبات المتفق عليها. ويمكن أيضًا ترتيب فحص الطرف الثالث عند تحديد ذلك.
تدعم سلسلة التوريد الخاصة بنا في Tianjin Daqiuzhuang مصادر زوايا الصلب المدرفلة على الساخن جنبًا إلى جنب مع خدمات القطع والحفر والثني والجلفنة والتصدير.
تتوفر Q235B وQ355B، مع درجات التصدير مثل S235JR وS355JR وA36 الخاضعة للمواصفات المطلوبة والخواص الميكانيكية والشهادة.
يمكن ترتيب الأطوال القياسية والخاصة بالمشروع، ويمكن إكمال المعالجة المتفق عليها قبل الشحن. يمكن أيضًا تنسيق شهادات المواد وسجلات الفحص والتفتيش من طرف ثالث وفقًا لمتطلبات الطلب.
بالنسبة لشحنات التصدير، يمكن ترتيب التعبئة المجمعة وتحميل الحاويات والتوثيق من خلال شبكة التوريد والخدمات اللوجستية في تيانجين.
الزاوية المتساوية لها ساقان بنفس العرض. الزاوية غير المتساوية لها عرض أرجل مختلف وتستخدم عندما يتطلب سطحا الاتصال أبعادًا مختلفة.
تتوفر زوايا متساوية من حوالي 20 × 20 مم إلى 200 × 200 مم، بينما تتراوح الزوايا غير المتساوية من حوالي 32 × 20 مم إلى 160 × 100 مم، بسماكة تتراوح من 2.5 إلى 24 مم.
نعم. يمكن توفير كلا الدرجتين وفقًا للقسم المطلوب ومواصفات المشروع والمعايير المعمول بها.
يمكن مناقشة هذه الدرجات لطلبات التصدير، مع مراعاة التركيب الكيميائي المطلوب والخواص الميكانيكية والمعايير المعمول بها والشهادة.
نعم. يمكن ترتيب عمليات القطع والحفر واللكم والثني والشطف والطحن وغيرها من عمليات التصنيع المتفق عليها بطول ثابت.
نعم. يمكن ترتيب الجلفنة بالغمس الساخن عندما تكون الحماية من التآكل مطلوبة للخدمة الخارجية أو الرطبة.
نعم، عند تطبيق نظام مناسب للحماية من التآكل. سوف يتآكل الفولاذ الأسود غير المعالج عند تعرضه المستمر للرطوبة والطقس.
إنها منتجات مختلفة ويجب اختيارها وفقًا لدرجة الفولاذ وهندسة القسم والسمك ومعايير التصنيع والمتطلبات الهيكلية بدلاً من درجة حرارة التصنيع وحدها.
توفير نوع الزاوية وأبعاد الساق والسمك ودرجة الفولاذ والطول والكمية ومتطلبات المعالجة ومتطلبات معالجة السطح.
تأكد من أبعاد الأرجل المحددة والسمك والتفاوتات المطبقة، واطلب المواد ووثائق الفحص لأوامر المشروع.
نعم. الأطوال القياسية هي 6 م و9 م و12 م، مع أطوال خاصة بالمشروع تتراوح من 1 إلى 18 م تقريبًا حسب الطلب.
نعم. يمكن استخدامه للأقواس وأعضاء الاتصال والتعزيز ومكونات الدعم المحددة. يجب اختيار القسم ونظام الحماية من التآكل وفقًا للتصميم الهيكلي وبيئة الموقع.
