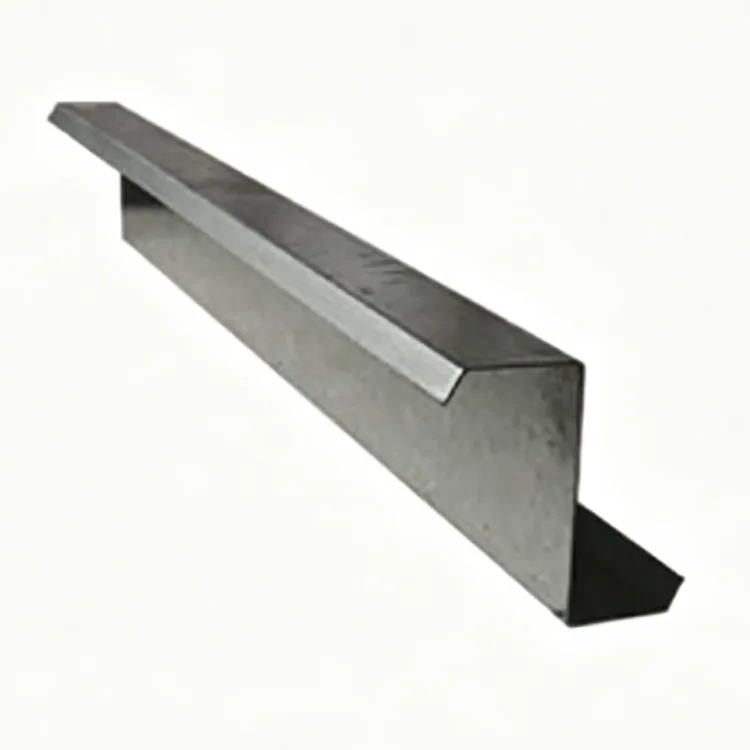

فولاذ مقطع على شكل Z مشكل على البارد

الصلب المقطع Z المشكل على البارد عبارة عن قسم فولاذي رقيق الجدار مشكل على البارد يتم إنتاجه من شريط فولاذي مدلفن على الساخن من خلال تشكيل اللف المستمر في درجة حرارة الغرفة. يمر الشريط من خلال حوامل تشكيل متعددة ويتم تشكيله تدريجيًا إلى قسم Z بدون مرحلة الدرفلة على الساخن ذات درجة الحرارة العالية.

تعمل عملية التشكيل على البارد على تحسين اتساق الأبعاد كما أنها تقدم تصلبًا للعمل في الفولاذ. يجمع القسم الناتج بين الوزن المنخفض نسبيًا وأداء الانحناء المفيد، مما يجعله مستخدمًا على نطاق واسع لمدادات السقف والجدران في الهياكل الفولاذية خفيفة الوزن.

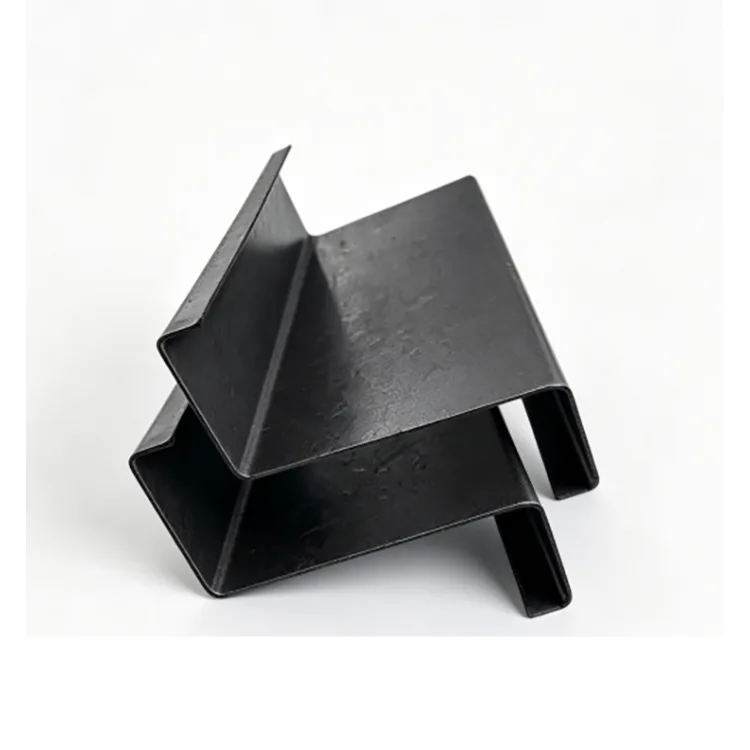

يتمتع المظهر الجانبي على شكل Z بميزة عملية أخرى: حيث تسمح حوافه المتوازنة بتداخل المدادات المجاورة. وهذا مفيد بشكل خاص على الأسطح ذات المنحدرات الكبيرة حيث يلزم ترتيب مدادات مستمرة حول التلال.

البيئة الموصى بها: المباني الداخلية المغلقة وورش العمل والمستودعات الجافة دون المطر المباشر أو رذاذ الملح أو الرطوبة الحمضية أو القلوية المسببة للتآكل.

عملية الإنتاج

يبدأ خط الإنتاج بالفحص الوارد للملف الفولاذي. بعد التسوية والتقويم، يمر الشريط من خلال محطات تشكيل متعددة، حيث يتم ثنيه تدريجيًا إلى القسم المطلوب على شكل Z.

يوفر القطع المؤازر CNC طول العضو المحدد، في حين يمكن إضافة التثقيب الأوتوماتيكي وفقًا للرسومات الهيكلية. تمر المقاطع النهائية بعد ذلك بعملية التسوية وفحص الأبعاد قبل التصنيف والتجميع والتخزين.

فحص لفائف الصلب ← التسوية والاستقامة ← تشكيل اللف البارد التدريجي ← تشكيل القسم Z ← القطع ذو الطول الثابت باستخدام الحاسب الآلي المؤازر ← التثقيب الأوتوماتيكي ← الاستقامة ← الفحص البصري والأبعاد ← التجميع والتخزين

ونظرًا لأن التشكيل يتم تشكيله تدريجيًا بدلاً من إنتاجه من خلال الدرفلة على الساخن التقليدية، فيمكن التحكم في أبعاد القسم والاستقامة ومواضع الثقب بشكل مستمر أثناء الإنتاج.

المواصفات الأساسية

لماذا نستخدم القسم Z لمدادات السقف؟

التداخل المباشر في سقف ريدج

الفرق الأكثر وضوحًا بين القسم Z والقسم C هو شكل الحواف. يسمح ملف تعريف الإزاحة Z للأعضاء المتجاورة بالتداخل، مما يساعد في الحفاظ على الاستمرارية عبر حافة السقف.

بالنسبة لمنحدرات السقف التي تزيد عن 10 درجات، غالبًا ما تكون المدادات على شكل Z خيارًا عمليًا حيث تكون الأعضاء المتداخلة جزءًا من التصميم الهيكلي. وهذا يقلل من الحاجة إلى قطع إضافي ويجعل التثبيت أكثر سهولة.

أداء جيد في الانحناء مع وزن أقل

يوفر المقطع العرضي على شكل Z خصائص مقطعية مفيدة للانحناء. إلى جانب التقوية بالعمل البارد، يسمح هذا باستخدام مقطع رفيع نسبيًا في تطبيقات مدادات السقف والجدران المناسبة.

بالمقارنة مع المقاطع المدرفلة على الساخن التقليدية الأثقل، فإن الوزن المنخفض يمكن أن يقلل من متطلبات النقل والرفع والتركيب.

استقامة متسقة وموقف حفرة

يستخدم خط الإنتاج التشكيل التدريجي، القطع CNC والتقويم اللاحق. وهذا يساعد على التحكم في استقامة الملف الشخصي والالتواء.

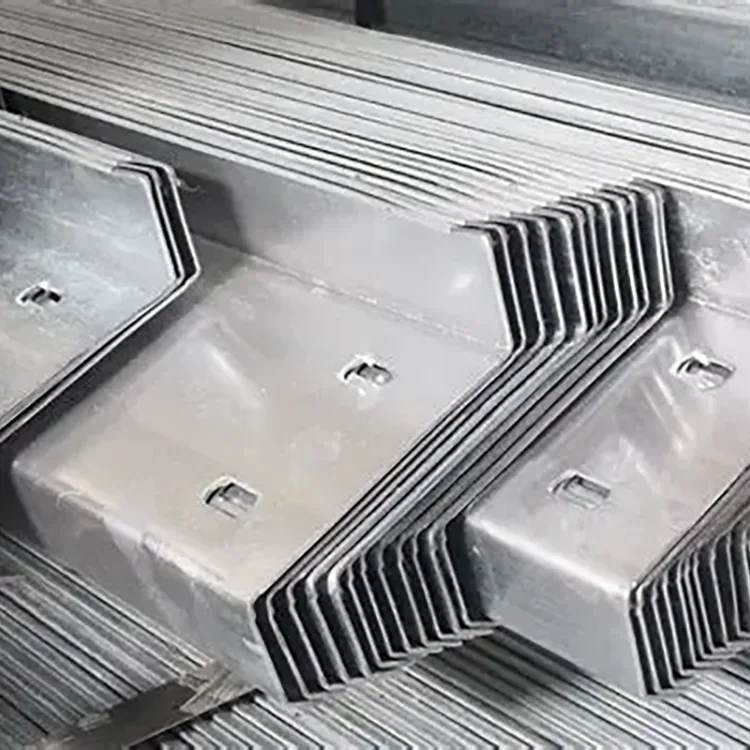

بالنسبة للمدادات ذات فتحات المسامير المثقوبة مسبقًا، يعد تحديد موضع الثقب بدقة مهمًا لأن الأخطاء يمكن أن تؤثر على الاتصال بين المدادة والإطار الفولاذي الرئيسي. يمكن أن يؤدي التثقيب المسبق قبل التسليم إلى تقليل أعمال القطع والحفر في الموقع.

تكلفة أقل للمشاريع الداخلية الجافة

يتم توفير المنتج القياسي كالفولاذ الأسود الطبيعي بدون طلاء مجلفن. بالنسبة للمباني الداخلية الجافة والمغلقة حيث لا تكون هناك حاجة إلى حماية إضافية من التآكل، فإن هذا يتجنب التكلفة الإضافية المرتبطة بالمقاطع Z المجلفنة.

إذا تعرض المبنى للمطر أو التكثيف أو رذاذ الملح أو الوسائط المسببة للتآكل، فيجب تحديد نسخة محمية من التآكل بدلاً من ذلك.

قطع ولحام مريح

نظرًا لأن المنتج القياسي لا يحتوي على طلاء مجلفن، فإن عمليات القطع واللحام التقليدية تكون واضحة ومباشرة. يعد هذا مفيدًا أثناء مشاريع التصنيع والتجديد الداخلية حيث قد يحتاج الأعضاء إلى تعديل محلي أو أعمال توصيل.

التطبيقات النموذجية

يتم استخدام المنتج بشكل أساسي من أجل:

مدادات السقف في المباني الفولاذية خفيفة الوزن

أسطح المستودعات ذات المنحدرات الكبيرة

أنظمة سقف الورش الصناعية

مباني الخدمات اللوجستية والتخزين الداخلية

تأطير ثانوي للجدار والسقف

أنظمة الضميمة الفولاذية خفيفة الوزن

مشاريع تجديد المصانع الداخلية

وهو عضو هيكلي ثانوي مثل المدادة، وليس بديلاً للأعمدة الرئيسية أو العوارض الأولية للمبنى.

تطبيقات المشروع الحقيقي

الحالة 1: مدادات Z لمستودع لوجستي داخلي واسع المنحدرات

يغطي المشروع مستودع لوجستي مغلق بمساحة 50.000 متر مربع مع سقف منحدر قدره 12 درجة. كان المبنى مغلقًا بالكامل ويستخدم في بيئة داخلية جافة دون التعرض المباشر للمطر.

كانت المتطلبات الرئيسية هي تداخل المدادة المباشرة عند حافة السقف، والتحكم في تكلفة الهيكل الفولاذي، ووقت تركيب أقصر وتقليل مخاطر مشاكل محاذاة لوحة السقف.

كانت المادة المختارة عبارة عن فولاذ مقطع Z مشكل على البارد Q355B، Z160-Z200، بسمك جدار يتراوح بين 1.8-2.0 مم وفتحات مسامير مثقوبة مسبقًا.

يمكن أن تتداخل المقاطع Z بشكل مباشر، مما يسمح لأعضاء التلال بالبقاء مستمرين وتقليل أعمال القطع والتعديل في الموقع. تم تقليل وقت التثبيت بنسبة 30٪.

وقد ساعد الالتواء المنخفض للجوانب على بقاء ألواح السقف الفولاذية المطلية بالألوان بشكل أكثر توازنًا، مما يقلل من الفجوات التي يمكن أن تساهم في تسرب المياه. كما خفضت العناصر الأخف متطلبات النقل والرفع، وكانت التكلفة الإجمالية للهيكل الفولاذي أقل بنسبة 21% من حل الفولاذ المدرفل على الساخن.

اجتاز المشروع القبول وظل في الخدمة الداخلية دون مشاكل متعلقة بالصدأ.

الحالة 2: ترقية الهيكل الفولاذي خفيف الوزن في ورشة صناعية

أما المشروع الثاني فيتضمن تجديد مصنع قديم. كانت هناك حاجة إلى هياكل فولاذية خفيفة الوزن جديدة داخل الورشة، مع سقف منحدر كبير نسبيًا وبيئة داخلية جافة وجيدة التهوية.

كان المنتج المحدد هو Q235B من الصلب ذو القسم Z المشكل على البارد، Z120–Z140.

تم تسليم الأعضاء جاهزة للتجميع دون معالجة ثانوية واسعة النطاق. يتناسب الهيكل المتداخل على شكل حرف Z مع منحدر السقف ويساعد في الحفاظ على نظام غلاف مسطح ومستقر.

كما ساعد الأعضاء خفيفو الوزن في الحفاظ على تكلفة التجديد تحت السيطرة مع تقصير أعمال التركيب داخل المصنع الحالي.

دليل اختيار القسم Z

منحدر السقف:

بالنسبة لمنحدرات السقف التي تزيد عن 10 درجات، تعتبر المقاطع Z خيارًا مفضلاً عند الحاجة إلى مدادات متداخلة. بالنسبة للمنحدرات الضحلة نسبيًا، يمكن أيضًا اعتبار مدادات C اعتمادًا على التصميم الهيكلي.

درجة المادة:

يعتبر Q235B مناسبًا لتطبيقات المدادة العامة خفيفة الوزن والسياج. بالنسبة للمسافات الأكبر، وأحمال الرياح أو الثلوج العالية والمتطلبات الهيكلية الأكثر تطلبًا، يمكن اختيار Q355B مع حجم القسم المناسب وسمك الجدار.

حجم القسم:

يمكن اعتبار Z100 – Z140 للهياكل الثانوية للأسقف والجدران الأخف. تعتبر Z160–Z200 مناسبة للعديد من تطبيقات مدادات المستودعات وورش العمل القياسية. يمكن استخدام Z220 – Z300 عندما يتطلب التصميم الهيكلي أقسامًا أكبر.

سمك الجدار:

النطاق المتاح هو 1.2-3.0 ملم. يجب تحديد السُمك النهائي من خلال الامتداد والمسافة بين المدادات وحمل الرياح وحمل الثلج وظروف الاتصال والحسابات الهيكلية بدلاً من حجم القسم وحده.

بيئة:

بالنسبة للمباني الداخلية الجافة والمغلقة، يمكن أن يوفر الفولاذ الأسود الطبيعي Z خيارًا فعالاً من حيث التكلفة. في ورش العمل ذات الرطوبة العالية أو التكثيف، ينبغي النظر في طلاء مناسب لمنع الصدأ.

بالنسبة للمباني الخارجية أو المناطق الساحلية أو الهياكل المعرضة للأمطار أو الحظائر الزراعية، لا يوصى باستخدام النسخة الطبيعية من الفولاذ الأسود. يجب تحديد قسم Z مجلفن أو حل آخر محمي من التآكل.

الصلب ذو القسم Z المشكل على البارد مقابل الفولاذ ذو القسم C

يجب أن يتبع الاختيار في النهاية التصميم الهيكلي بدلاً من منحدر السقف وحده. تعتبر الهندسة المتداخلة للقسم Z هي الميزة العملية الرئيسية حيث تكون هناك حاجة إلى وصلات مدادة مستمرة.

مراقبة جودة المصنع

بالنسبة للمدادات على شكل حرف Z، يعد اتساق الأبعاد مهمًا بشكل خاص لأنه يجب أن تتصل المقاطع بدقة بالإطار الفولاذي الرئيسي وألواح السقف.

وبالتالي فإن مراقبة الجودة تغطي الملف الفولاذي قبل التشكيل، تليها عمليات فحص أثناء تشكيل اللفة وبعد القطع. تشمل نقاط الفحص الرئيسية درجة المواد، وأبعاد القسم، وسمك الجدار، والاستقامة، والالتواء، وطول القطع، وحالة الحافة، وموضع الثقب المثقوب مسبقًا.

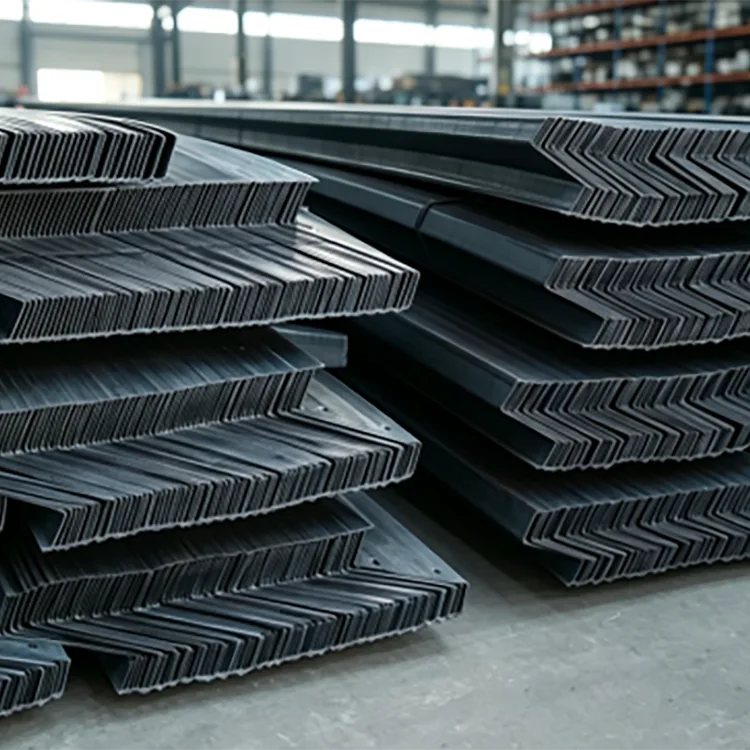

يتم تقويم الملامح بعد التشكيل لتقليل التشويه المتبقي. قبل الشحن، يتم فحص الأعضاء النهائية بصريًا وأبعاديًا ثم يتم تجميعها وفقًا لمتطلبات الحجم والطلب.

بالنسبة لأوامر الدُفعات، يساعد الاحتفاظ بنفس درجة المادة ومواصفات القسم ومعلمات المعالجة في الحفاظ على الاتساق بين دفعات الإنتاج المختلفة.

التعليمات

Q1: كيف يمكنني الاختيار بين القسم Z والقسم C؟

الاعتبار الرئيسي هو ترتيب السقف والاتصال. تعتبر المقاطع Z مفيدة بشكل خاص للأسطح التي تحتاج فيها المدادات المجاورة إلى التداخل والاستمرار عبر التلال، خاصة على منحدرات السقف الأكبر. تتمتع المقاطع C بقابلية تطبيق عامة أوسع ويمكن استخدامها لمنحدرات السقف الضحلة اعتمادًا على التصميم الهيكلي.

Q2: هل من السهل تحريف الفولاذ ذو القسم Z المشكل على البارد؟

يمر القسم Z الذي تم تصنيعه بشكل صحيح عبر التشكيل التدريجي والتحجيم والتقويم للتحكم في الالتواء والتشوه ضمن المتطلبات القياسية المعمول بها. يؤثر أيضًا حجم القسم المحدد وسمك الجدار والامتداد وطريقة التثبيت على أدائه.

س 3: هل هناك حاجة إلى طلاء مدادة Z الداخلية؟

للحصول على بيئة داخلية جافة وجيدة التهوية دون تكاثف كبير، يمكن استخدام السطح الفولاذي الأسود الطبيعي دون طلاء إضافي إذا كانت متطلبات المشروع تسمح بذلك. بالنسبة لورش العمل الرطبة أو المناطق التي تعاني من التكثيف المتكرر، يوصى باستخدام طلاء مانع للصدأ.

س 4: هل يمكن تزويد المقاطع Z بفتحات مثقوبة مسبقًا؟

نعم. يمكن ثقب فتحات المسامير وفقًا للرسومات الهيكلية قبل شحن الملفات الشخصية. يمكن أيضًا إنتاج قطع الزوايا وقطع الأطراف الزاوية وفقًا لتفاصيل الاتصال المطلوبة.

س 5: هل يمكن تخصيص الطول؟

نعم. يكون العرض القياسي عمومًا في حدود 6-12 مترًا، في حين يمكن إنتاج الأطوال الثابتة غير القياسية وفقًا لرسومات المشروع ومتطلبات القطع.

س 6: هل يمكن استخدام الفولاذ الأسود الطبيعي ذو المقطع Z في الهواء الطلق؟

لا يُنصح باستخدامه للتعرض المباشر في الهواء الطلق أو المطر أو رذاذ الملح الساحلي أو البيئات المسببة للتآكل. في هذه الظروف، ينبغي النظر في أقسام Z المجلفنة أو المحمية من التآكل.
