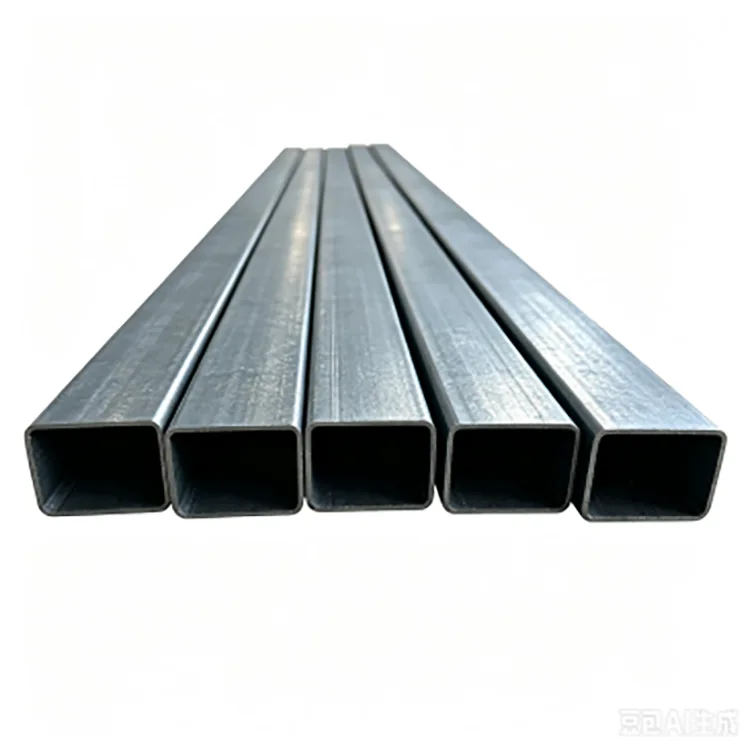

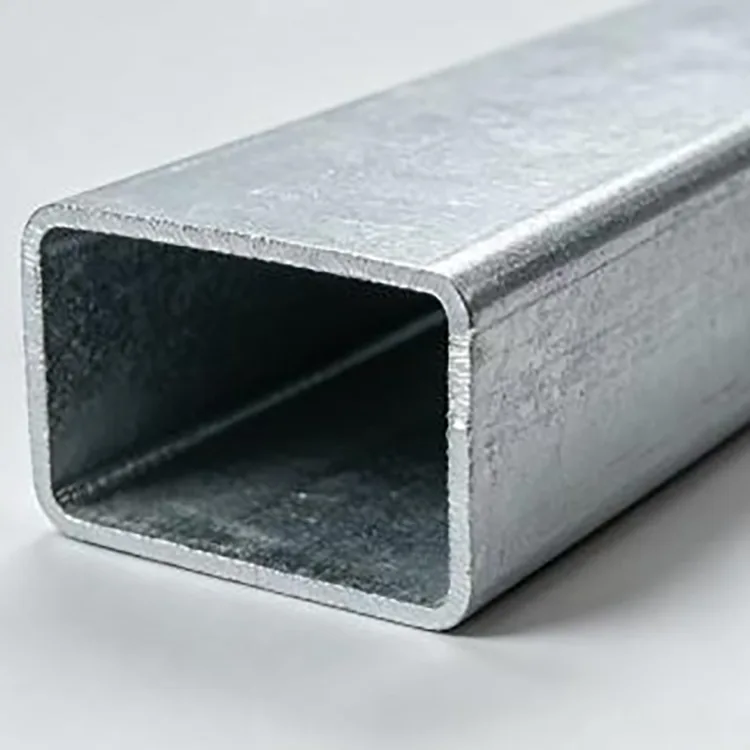

الأنبوب الفولاذي المستطيل المجلفن بالغمس الساخن عبارة عن مقطع مجوف مستطيل ملحوم مصنوع من Q235B أو Q355B أو درجات أخرى محددة من الفولاذ الكربوني. يتم تشكيل الشريط الفولاذي على البارد في شكل مستطيل، ملحوم عالي التردد، ويتم تحديد حجمه وقطعه قبل أن يخضع الأنبوب النهائي لتحضير السطح والجلفنة بالغمس الساخن.
يكون القسم المستطيل مفيدًا عندما تكون مساحة التحميل أو التثبيت أكثر اتجاهًا مما يسمح به الأنبوب المربع. يوفر وجهًا أوسع للأقواس والألواح والوصلات مع الحفاظ على وزن القسم نسبيًا. بالنسبة للهياكل الخارجية، يوفر طلاء الزنك حماية إضافية ضد الرطوبة والتآكل الجوي، مما يجعل الأنبوب مناسبًا للتطبيقات التي يتطلب فيها الفولاذ الأسود غير المطلي معالجة سطحية منتظمة.
يمكن توفير الأنبوب بطول قياسي أو معالجته وفقًا لرسومات المشروع، بما في ذلك القطع، والتثقيب، والثني، والشق، والحفر، وإغلاق الأطراف، والميلا.
|
غرض |
مواصفة |
|
منتج |
أنبوب فولاذي مستطيل مجلفن بالغمس الساخن |
|
درجة الصلب |
Q235B، Q355B ودرجات أخرى عند الطلب |
|
حجم مستطيل |
20×40-200×400 ملم |
|
سمك الجدار |
1.0-6.0 ملم |
|
الطول القياسي |
6 م |
|
طول ثابت |
3-12 م |
|
طلاء الزنك |
40-120 جم/م² قياسي؛ خيارات معززة 200–275 جم/م² |
|
سطح |
طلاء مجلفن بالغمس الساخن، لمسة نهائية معدنية باللون الرمادي الفضي |
|
يعالج |
القطع، الثني، اللكم، الشق، الحفر، إغلاق النهاية، الميلا |
|
إمداد |
المخزون القياسي وأوامر المشروع والإنتاج المخصص |
الفرق الرئيسي بين المقاطع المجوفة المستطيلة والمربعة ليس مجرد المظهر. تعمل نسبة العرض إلى الارتفاع على تغيير كيفية تناسب القسم مع البنية ومدى كفاءة استخدام المساحة المتوفرة.
غالبًا ما يتم اختيار الأنبوب المستطيل للأعضاء والإطارات والدعامات الأفقية حيث يحتاج اتجاه واحد إلى عمق مقطع أكبر من الآخر. كما أنه يوفر وجه تثبيت أوسع لمكونات الحائط الساتر والألواح والأقواس والأجزاء الميكانيكية.
على سبيل المثال، يمنح قسم 100×60 مم المُصنع مزيجًا مختلفًا من الصلابة ومساحة التثبيت واستخدام المواد من أنبوب مربع 100×100 مم. لذلك يجب أن يعتمد الاختيار الصحيح على النطاق والتحميل وطريقة الاتصال ومساحة التثبيت المتوفرة بدلاً من اسم القسم وحده.
يتم تشكيل الأنبوب الفولاذي ولحامه أولاً، ثم يتم تحضيره للجلفنة. تتم إزالة الملوثات والأكاسيد السطحية من خلال إزالة الشحوم والتخليل والتنشيط بحيث يتفاعل الزنك المنصهر بشكل صحيح مع سطح الفولاذ.
يتم غمر الأنبوب المحضر في الزنك المنصهر عند درجة حرارة 450 درجة مئوية تقريبًا. بعد السحب، يتم التبريد والتشطيب للحصول على طبقة حماية مستمرة.
يعد هذا التسلسل مهمًا للمقاطع الهيكلية لأن القسم المستطيل النهائي، بما في ذلك الزوايا والأسطح المكشوفة، يتلقى معالجة الحماية من التآكل بعد التشكيل. بالنسبة لمشتريات المشروع، يجب على المشترين تأكيد مواصفات طلاء الزنك المطلوبة بدلاً من مجرد السؤال عما إذا كان الأنبوب "مجلفنًا".
يعتمد طلاء الزنك المناسب على مكان تركيب الأنبوب المستطيل.
|
بيئة |
مستوى الزنك المقترح |
التطبيقات النموذجية |
|
داخلي / منخفض التآكل |
40-120 جم/م² |
إطارات الآلات، هياكل المستودعات، الدعامات الداخلية |
|
عادي في الهواء الطلق |
85-120 جم/م² |
الأسوار والمظلات والهياكل البلدية والإطارات الخارجية |
|
رطب/مكشوف بشكل متكرر |
120-200 جم/م² |
الدعامات الخارجية والمناطق الصناعية الرطبة وبعض الهياكل الكهروضوئية |
|
الساحلية / عالية التآكل |
200-275 جم/م² |
الهياكل الساحلية ومناطق رش الملح ومشاريع كهروضوئية وبلدية مختارة |
هذه الأرقام عبارة عن خيارات طلاء وليست ضمانًا شاملاً لعمر الخدمة. بالنسبة للبيئات الساحلية أو الكيميائية أو الرطبة باستمرار، يجب على المشروع أيضًا أن يأخذ في الاعتبار أنظمة الطلاء الإضافية والصرف والحماية المتطورة وتفاصيل الاتصال.
يعتبر Q235B مناسبًا للعديد من الإطارات التقليدية والدعامات والأسوار وهياكل الآلات والأعمال الفولاذية العامة حيث لا يتطلب الحساب الهيكلي درجة قوة أعلى.
يكون Q355B أكثر ملاءمة عندما يتضمن التصميم أحمالًا أعلى، أو امتدادات أطول، أو متطلبات أقوى للرياح أو الثلوج، أو عندما يكون تقليل وزن القسم مهمًا. وينبغي اختيار الدرجة النهائية من الحساب الهندسي بدلاً من مجرد اختيار المادة الأقوى لكل تطبيق.
بالنسبة لطلبات التصدير، يجب تأكيد درجة الفولاذ المطلوبة والمعايير المطبقة والخصائص الميكانيكية ووثائق الفحص قبل الإنتاج.
سمك الجدار له تأثير مباشر على وزن القسم، والصلابة، وقوة الاتصال وأداء التصنيع.
قد تستخدم الإطارات الخفيفة والهياكل المغلقة أقسامًا ذات جدران أرق، بينما تتطلب الإطارات الحاملة وقواعد المعدات والهياكل الخارجية الأكبر حجمًا جدرانًا أكثر سمكًا.
يغطي النطاق 20×40–200×400 مم إطارات مدمجة نسبيًا من خلال أعضاء هيكلية أكبر. للحصول على عرض أسعار، يجب على المشترين تقديم الأبعاد الخارجية المطلوبة، وسمك الجدار، والطول، ودرجة الفولاذ، ومتطلبات طلاء الزنك والكمية. إذا كان سيتم استخدام الأنبوب كعضو هيكلي، فإن ظروف الامتداد والحمل والاتصال تكون مفيدة أيضًا لاختيار المواد.
يبدأ الإنتاج بملفات فولاذية يتم فحصها من حيث الدرجة والسمك وحالة السطح. يتم بعد ذلك تسوية الشريط وتشكيله على البارد بشكل تدريجي إلى الشكل المستطيل المطلوب.
ينضم اللحام عالي التردد إلى الشريط المُشكل، متبوعًا بالتحجيم والتقويم للتحكم في القسم النهائي. يمكن إتمام القطع ذو الطول الثابت، أو التخريم أو أي معالجة مسبقة أخرى وفقًا للترتيب قبل الجلفنة.
تمر الأنابيب المجهزة بعد ذلك بعملية إزالة الشحوم والتخليل والتدفق. يتم إجراء الجلفنة بالغمس الساخن عند درجة حرارة 450 درجة مئوية تقريبًا، يليها التبريد، وتشطيب سطح الزنك، وفحص الأبعاد النهائية والطلاء.
يساعد إكمال عمليات التشكيل والتثقيب الرئيسية قبل الجلفنة أيضًا على تجنب حدوث ضرر غير ضروري لطلاء الزنك النهائي أثناء التصنيع.
بالنسبة للطلبات بالجملة، لا يتم تحديد الجودة من خلال المظهر وحده. يتم فحص درجة وسمك الفولاذ الوارد أولاً، يليه فحص الأبعاد أثناء التشكيل وفحص الأنبوب النهائي.
تشمل نقاط التفتيش الرئيسية الأبعاد المستطيلة، وسمك الجدار، والاستقامة، وحالة اللحام، وطول القطع، وجودة السطح، وطلاء الزنك. يمكن التحقق من وزن الطلاء أو سمكه وفقًا لمواصفات المشروع المتفق عليها.
بالنسبة لمشاريع التصدير، يمكن إعداد شهادات المواد وسجلات التفتيش وقوائم التعبئة وغيرها من المستندات المطلوبة وفقًا للطلب. ويمكن أيضًا ترتيب التفتيش من طرف ثالث عندما يطلبه المشتري أو المشروع.

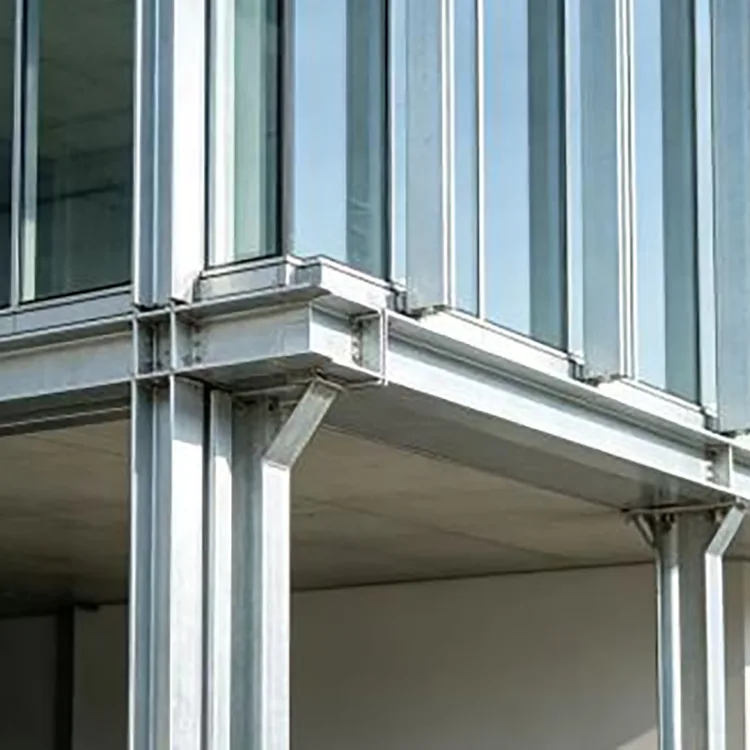

يعد الوجه المستطيل مناسبًا لإطارات الحوائط الساترة ودعامات الواجهات والأقسام والأعضاء الهيكلية الثانوية حيث تكون مساحة الاتصال والصلابة الاتجاهية مهمة.
تستفيد حواجز الحماية والدرابزين والملاجئ وهياكل المناظر الطبيعية وإطارات الإعلانات وغيرها من الأعمال الفولاذية المكشوفة من الحماية الإضافية من التآكل التي توفرها الجلفنة بالغمس الساخن.
يمكن استخدام الأنابيب المستطيلة لأعضاء دعم الطاقة الكهروضوئية المختارة وإطارات المعدات والهياكل المساعدة. بالنسبة للمشاريع الساحلية أو ذات الرطوبة العالية، ينبغي النظر في مواصفات أعلى للزنك وفقًا لبيئة التآكل.

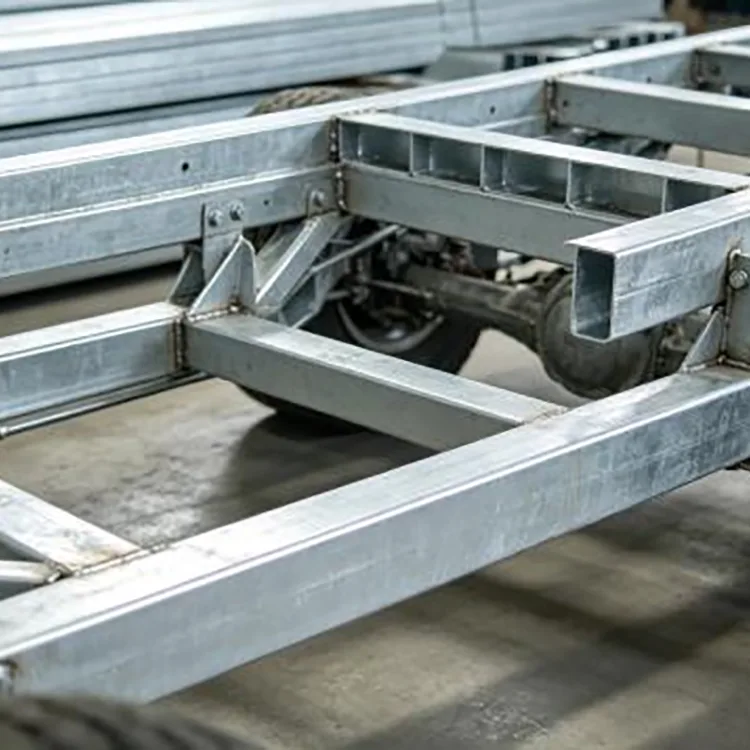

تعمل الوجوه المسطحة للقسم المستطيل على تبسيط عملية تركيب الدعامة وتركيب المعدات. تشمل الاستخدامات النموذجية قواعد الماكينات، وإطارات الناقل، ودعم الأتمتة، ومنصات المعدات.
يمكن استخدام الأنبوب لمكونات الرف، وإطارات الدعم، وهياكل المستودعات والأعضاء المساعدة التي تتطلب تناسق الأبعاد ومقاومة التآكل.
مزيجها من الهندسة المستطيلة والوزن المعتدل والمعالجة المتاحة يجعلها مناسبة لإطارات الدفيئة وهياكل المسرح والإطارات المؤقتة والتجمعات المصنعة الأخرى.
بالنسبة للمشاريع ذات أبعاد التثبيت المتكررة، يمكن للمعالجة المسبقة أن تقلل من أعمال القطع والحفر في موقع العمل.
تشمل الخدمات المشتركة القطع ذو الطول الثابت، والتثقيب، والتحزيز، والحفر، والثني، والميلا، والإغلاق النهائي. يمكن أن تعتمد المعالجة على رسم أو ملف DXF/CAD أو جدول الأبعاد.
عند حدوث ثقوب أو قطع بعد الجلفنة، يجب أن تتلقى المنطقة الفولاذية المكشوفة حماية مناسبة للإصلاح غنية بالزنك. ولهذا السبب، فمن الأفضل بشكل عام إكمال التثقيب والقطع المخطط له قبل مرحلة الجلفنة بالغمس الساخن عندما يسمح تصميم الإنتاج بذلك.
يعتمد الاختيار بشكل أساسي على بيئة التثبيت ومتطلبات الصيانة.

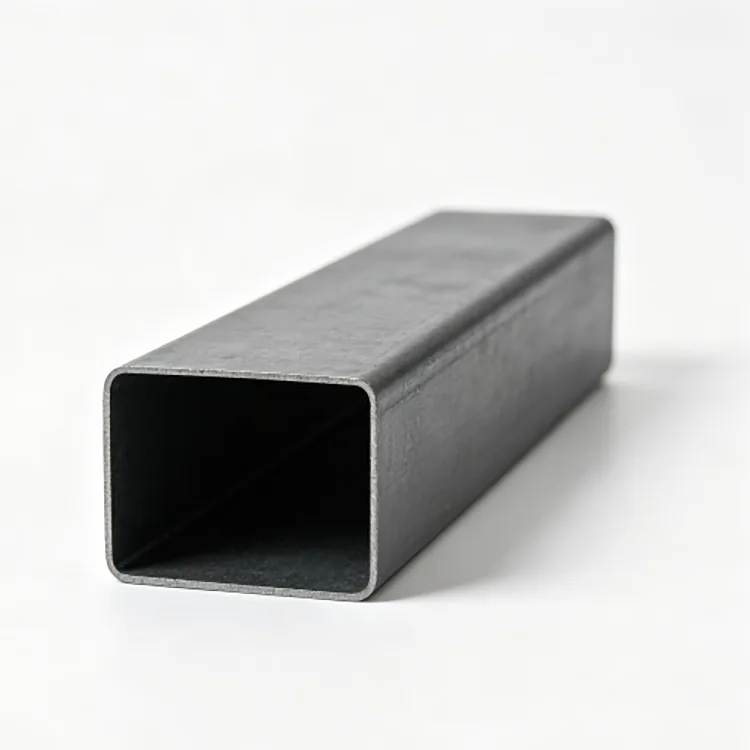

يتميز الأنبوب الأسود المستطيل بتكلفة مواد أولية أقل ويمكن أن يعمل بشكل جيد مع الهياكل الداخلية الجافة حيث سيتلقى السطح طلاءًا مناسبًا أو لا يشكل التآكل مصدر قلق كبير.
يحتوي الأنبوب المستطيل المجلفن بالغمس الساخن على طلاء الزنك الذي يوفر حاجزًا ماديًا وحماية ضد التآكل. ولذلك فهو أكثر ملاءمة للتطبيقات الخارجية والرطبة حيث يؤدي الطلاء المتكرر أو معالجة الصدأ إلى زيادة أعمال الصيانة.
بالنسبة للمشاريع الخارجية طويلة المدى، قد تكون مقارنة سعر الشراء فقط مضللة. يجب تضمين مواصفات الطلاء والتعرض المتوقع ومتطلبات التصنيع وخطة الصيانة في مقارنة التكلفة.
استخدم مشروع الطرق والمرور التابع للبلدية أنبوبًا مستطيلًا مجلفنًا بالغمس الساخن Q235B مقاس 100×60×4 مم لإطارات الدعم، بما في ذلك ملاجئ الطرق وهياكل الدرابزين. تم اختيار مزيج من صلابة المقطع المستطيل والحماية المجلفنة للتعرض الخارجي للمطر والرياح والغبار.
استخدم مشروع مستودع لوجستي أنبوبًا مستطيلًا مجلفنًا بالغمس الساخن مقاس 40×80×2.0 مم لتطبيقات الرفوف وإطارات المعدات. ساعدت أبعاد القسم المتسقة في التجميع، بينما كان السطح المجلفن مناسبًا للظروف الرطبة المرتبطة بالمستودعات والاستخدام الصناعي.
قبل تقديم طلب بالجملة، تأكد من هذه النقاط:
|
متطلبات |
معلومات للتأكيد |
|
قسم |
20 × 40 – 200 × 400 مم أو حسب الطلب |
|
سمك الجدار |
1.0-6.0 ملم |
|
درجة الصلب |
Q235B، Q355B أو الصف المحدد |
|
طول |
6 م قياسي أو 3-12 م طول ثابت |
|
طلاء الزنك |
وزن/سمك الطلاء المطلوب |
|
يعالج |
القطع، اللكم، الانحناء، الفتحات، الحفر، إلخ. |
|
تقتيش |
شهادة المطحنة، فحص الأبعاد، فحص الطلاء، فحص طرف ثالث إذا لزم الأمر |
|
التعبئة |

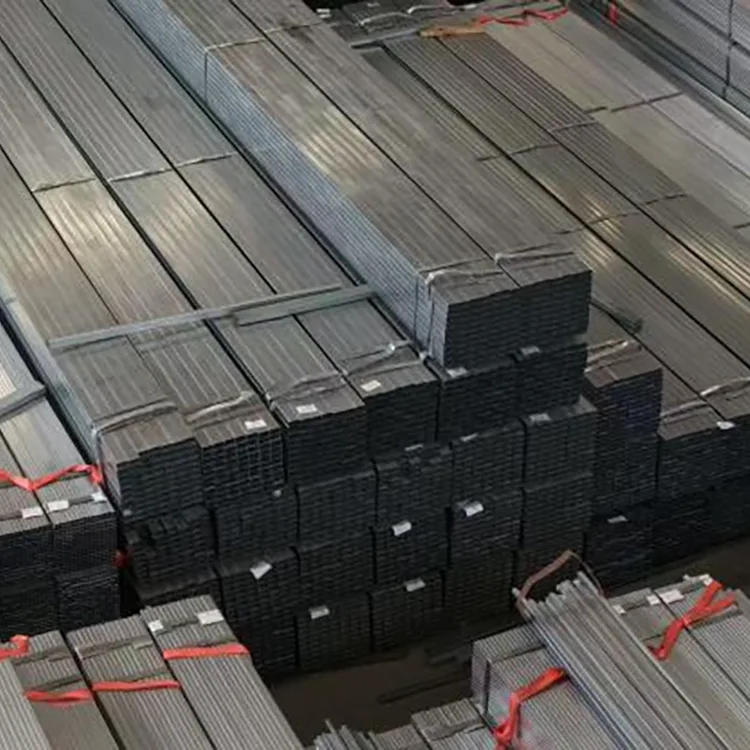

تصدير غلاف مقاوم للماء، وربط فولاذي وحماية ضد تلف المناولة |
الأنبوب المربع له أبعاد جانبية متساوية ويستخدم بشكل شائع للأعمدة والإطارات والأعضاء التي تتطلب هندسة أكثر توازناً. يتميز الأنبوب المستطيل بأطوال جانبية مختلفة وغالبًا ما يكون أكثر ملاءمة للأعضاء الأفقية وإطارات الجدران الساترة وهياكل المعدات والتطبيقات التي تكون فيها الصلابة الاتجاهية أو سطح التركيب الأوسع مفيدًا.
نعم. يمكن مناقشة أحجام الأقسام غير القياسية والأطوال الثابتة ومتطلبات المعالجة وفقًا لرسم المشروع وجدوى الإنتاج.
نعم. يمكن ترتيب القطع، واللكم، والشق، والحفر، والثني، وإغلاق الأطراف، والميلا. بالنسبة للمنتجات المجلفنة، عادة ما يتم الانتهاء من المعالجة المخطط لها قبل الجلفنة بالغمس الساخن حيثما كان ذلك عمليًا.
لا، فالتعرض الطبيعي للخارج في الأماكن الداخلية لا يتطلب تلقائيًا أعلى مستوى من الزنك. يجب اختيار الطلاء وفقًا للرطوبة ورذاذ الملح والتعرض للمواد الكيميائية وتكرار الترطيب وفترة الخدمة المتوقعة.
ليس تلقائيا. على الرغم من أن Q355B يتمتع بقوة أعلى، إلا أن تغيير درجة الفولاذ لا يعني أنه يمكن دائمًا استخدام نفس القسم دون التحقق من التصميم الهيكلي والوصلات ومتطلبات اللحام والمعايير المعمول بها.
نعم، لكن اللحام يدمر طبقة الزنك المحلية وينتج أبخرة تحتوي على الزنك. يلزم وجود تهوية مناسبة وإجراءات لحام وإصلاح غني بالزنك بعد اللحام.
يمكن إعداد شهادات المواد وسجلات فحص المنتج وقوائم التعبئة والفواتير التجارية ومستندات التصدير أو المشروع الأخرى وفقًا لمتطلبات الطلب المتفق عليها.
يمكن عادةً إعداد طلبات الأسهم العادية للشحن خلال حوالي 3 إلى 7 أيام عمل. تستغرق أوامر الإنتاج القياسية عادةً حوالي 10-15 يوم عمل، بينما يجب تأكيد الطلبات كبيرة الحجم أو المخصصة وفقًا لحجم القسم وطلاء الزنك ومتطلبات المعالجة.
