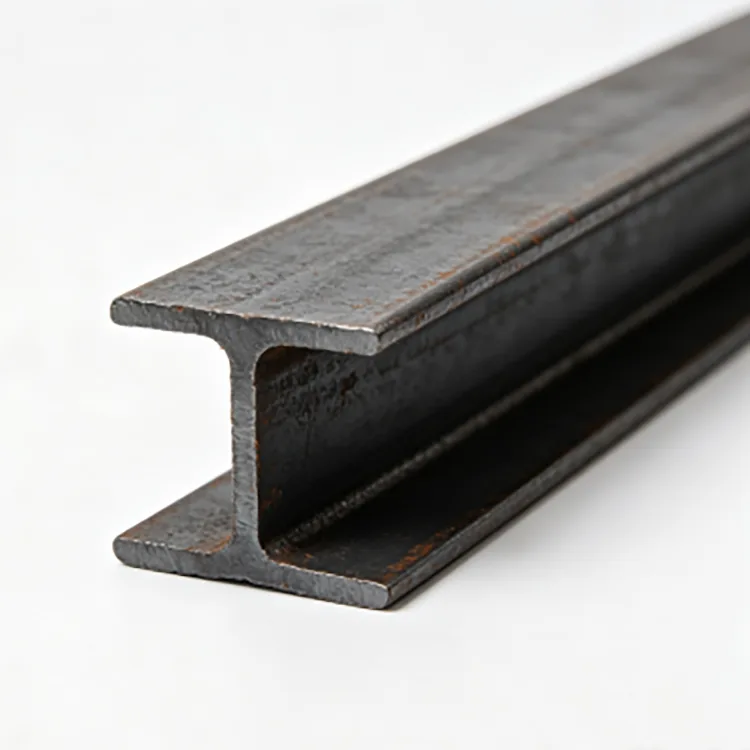

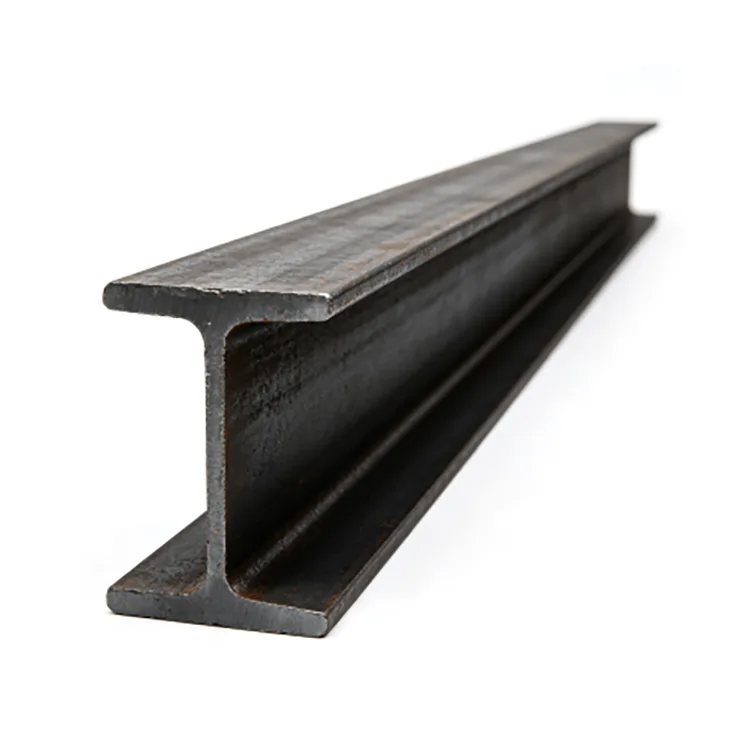

إن I-Beam المدلفن على الساخن عبارة عن قسم من الفولاذ الهيكلي المدلفن على الساخن مع حافتين متصلتين بواسطة شبكة مركزية. يتم تشكيل القسم مباشرة من خلال الدرفلة عند درجة حرارة عالية بدلاً من لحام الألواح الفولاذية المنفصلة معًا.
توفر الهندسة على شكل I مقاومة الانحناء من خلال الشفاه بينما تقوم الشبكة بتوصيل القسم وتحمل قوى القص. يتم توفيره بشكل شائع لهياكل المصانع والمنصات وقواعد المعدات ورفوف الأنابيب وغيرها من الأعمال الفولاذية الإنشائية.
توفر Rongheng العارضة I المدرفلة على الساخن Q235B وQ355B بأحجام مشتركة من 10# إلى 63#، بأطوال قياسية تبلغ 6 م، 9 م و12 م. يمكن ترتيب القطع ذو الطول الثابت والمعالجة الأخرى وفقًا لمتطلبات المشروع.
| غرض | مواصفة |
|---|---|
| منتج | شعاع I المدرفل على الساخن |
| درجة الصلب | Q235B، Q355B |
| نطاق الحجم | 10#-63# |
| الأنواع الشائعة | سلسلة أ/ب |
| الطول القياسي | 6 م / 9 م / 12 م |
| قطع بطول ثابت | متاح |
| سطح | أسود مدرفل على الساخن |
| يعالج | القطع، الحفر، الميلا، استقامة، إزالة الأزيز |
| معيار الصلب الأساسي | جيجابايت/تي 706-2016 |
| معايير أخرى | يمكن مناقشة متطلبات ASTM / EN |
| نموذج التوريد | المخزون أو الإنتاج وفقا للمتطلبات |
تشمل الأقسام المطلوبة بشكل شائع 12.6# و14# و16# و18# و20a# و25a# و32a#. تعتمد أبعاد القسم الدقيقة وعرض الحافة وسمك الشبكة والوزن النظري على تعيين القسم المحدد.
يعتمد حجم I Beam الصحيح على المتطلبات الهيكلية بدلاً من السعر أو التوفر وحده. يجب مراعاة الامتداد والحمل المطبق وحالة الدعم والتباعد وطريقة الاتصال والانحراف المسموح به قبل تحديد القسم.
قد يتطلب المدى الأطول أو تحميل المعدات المركزة أو المسافة الأكبر بين الدعامات قسمًا أكبر. قد يحتاج التصميم الهيكلي أيضًا إلى مراعاة الاستقرار الجانبي وقابلية الخدمة بالإضافة إلى الانحناء والقص.
عندما يحدد الرسم الهيكلي رقم الحزمة بالفعل، يجب أن يتبع الطلب القسم المحدد بدلاً من السماح بالاستبدال بناءً على الأبعاد المماثلة أو المخزون المتاح فقط.
تتميز الحزم I والحزم H بخصائص هندسية ومقطعية مختلفة. تحتوي العوارض التقليدية بشكل عام على حواف أضيق وأسطح شفة داخلية مائلة، بينما تحتوي العوارض H بشكل عام على حواف أوسع.
يتم استخدام كمرات I بشكل شائع كعناصر ثني، بينما يتم اختيار كمرات H بشكل متكرر للأعمدة والإطارات الهيكلية الأثقل. وهذا مجرد تمييز عام؛ يجب أن يتم تحديد القسم الفعلي من خلال التصميم الهيكلي.
لا ينبغي استبدال الشعاع I بالشعاع H لمجرد أن القسمين يبدوان متشابهين أو أن أحدهما متاح بسهولة أكبر.
يُستخدم Q235B بشكل شائع في عوارض المصانع والمنصات ودعم المعدات والتصنيع الهيكلي العام حيث يفي القسم المحدد بشروط التحميل المطلوبة.
يوفر Q355B قوة مادية أعلى ويمكن تخصيصه للتطبيقات الهيكلية الأثقل حيث يتطلب التصميم ذلك.
درجة الفولاذ الأعلى لا تجعل القسم الأصغر مناسبًا تلقائيًا. إذا تم تغيير الدرجة لتقليل وزن الفولاذ، فيجب فحص التصميم الهيكلي مرة أخرى للتأكد من القوة والانحراف والثبات.
يتم تشكيل الشعاع مباشرة من خلال سلسلة من عمليات الدرفلة على الساخن:
الخام الصلب ← التسخين ← الدرفلة الخشنة ← الدرفلة المتوسطة ← الدرفلة النهائية ← التحجيم ← الاستقامة ← القطع ← الفحص ← التجميع
تعمل التمريرات المتتالية على إنشاء الشبكة والفلنجات وإيصال القسم إلى الأبعاد المطلوبة. بعد التدحرج، يتم فحص الشعاع للتأكد من أبعاده واستقامته وحالة السطح.
إن قشور الطحن الداكنة التي توجد عادة على الفولاذ الأسود المدلفن على الساخن هي سطح إنتاج يتكون أثناء الدرفلة ويجب عدم الخلط بينه وبين الصدأ الجوي.
يتم إنتاج الهندسة الأساسية للويب والشفة أثناء التدحرج، بحيث يتلقى العميل قسمًا هيكليًا نهائيًا بدلاً من الألواح المنفصلة التي تحتاج إلى تصنيعها في عضو على شكل حرف I.
وهذا يبسط عملية القطع والتصنيع اللاحقة ويتجنب استخدام اللحام الطولي لإنشاء قسم العارضة الأساسي. تعمل المقاطع المدرفلة المتسقة أيضًا على تسهيل تنسيق جداول المواد ورسومات التصنيع في المشروعات المجمعة.
يتم استخدام العارضة المدرفلة على الساخن بشكل أساسي حيث يوفر القسم I عضو ثني هيكلي مناسب.

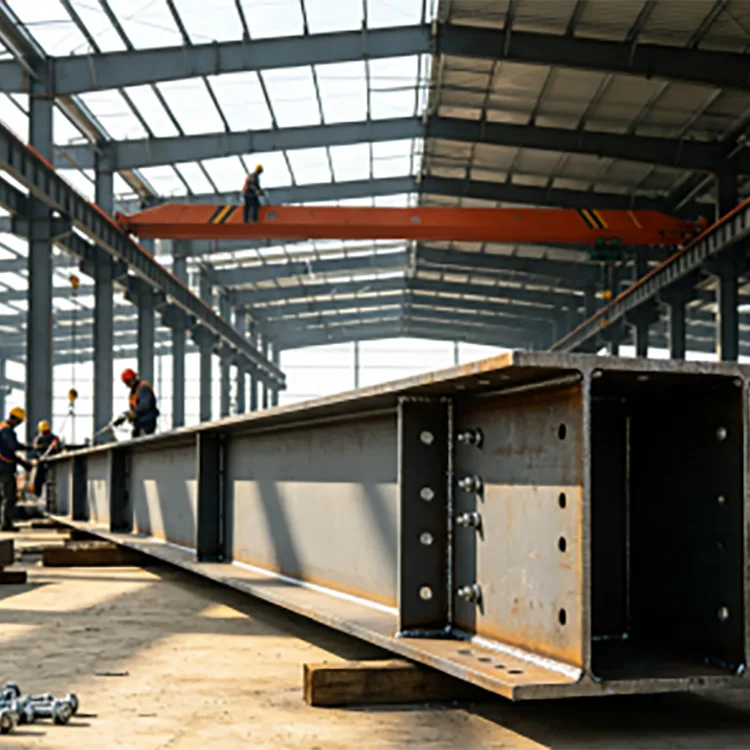

بالنسبة لتطبيقات الآلات، يجب أن يأخذ اختيار العارضة في الاعتبار وزنًا أكبر من الوزن الإجمالي للمعدات. يمكن أن يؤثر كل من مدى الدعم ونقاط التثبيت وتوزيع الحمل والاهتزاز والتحميل المتكرر على القسم المطلوب.
بالنسبة لمشاريع الآلات الموردة، تم استخدام كمرات 14#–20# I لقواعد المعدات وتصنيع الدعم.

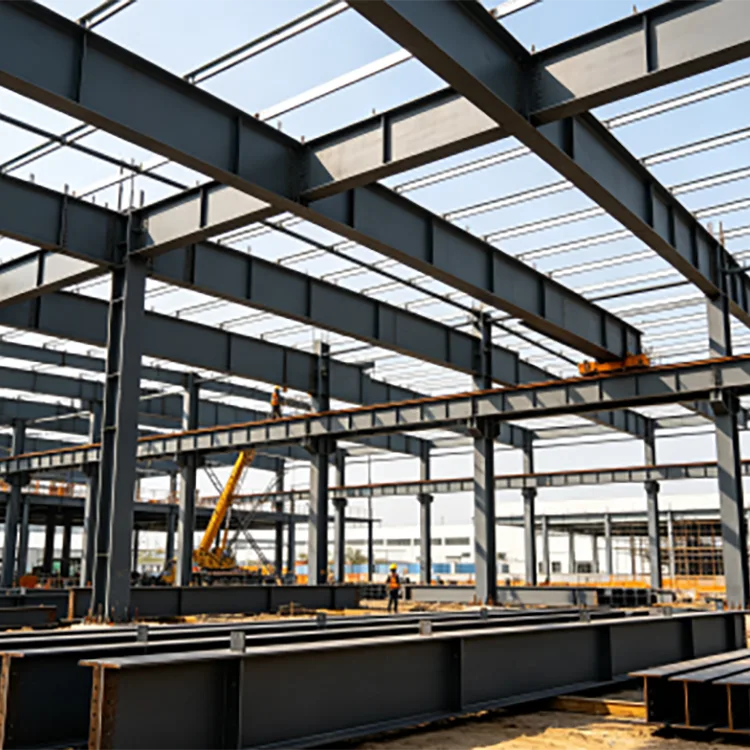

لبناء المصنع، تم توفير كمرات 16#–25# Q235B I للكمرات المرتبطة بالسقف وأعضاء المنصة وهياكل الدعم.
تعد أبعاد القسم المتسقة مهمة لتصنيع الدفعات لأن الحزم تحتاج إلى التوافق مع لوحات التوصيل والأعضاء الهيكلية المجاورة أثناء التثبيت.

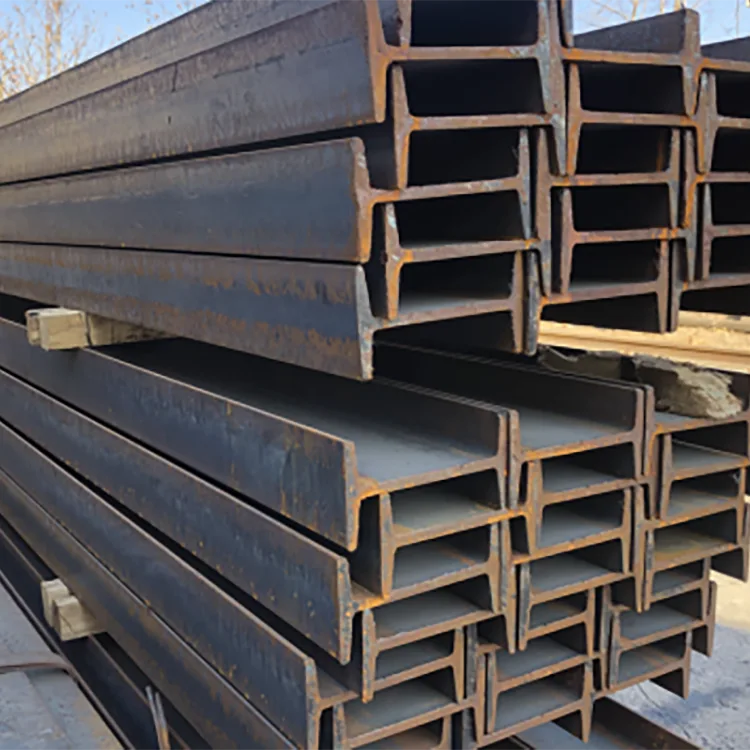

يتم توفير I-Beam المدرفل على الساخن على شكل فولاذ أسود مدرفل على الساخن بدون طبقة حماية من التآكل.
بالنسبة للتطبيقات الداخلية الجافة، يمكن استخدام السطح الأسود عندما لا يتطلب المشروع حماية إضافية ضد التآكل. بالنسبة للأعمال الفولاذية المكشوفة في الهواء الطلق، يمكن تحديد الطلاء أو الجلفنة بالغمس الساخن أو أي نظام طلاء مناسب آخر وفقًا لبيئة الخدمة.
عندما تكون الجلفنة مطلوبة، يفضل أن يتم الانتهاء من القطع والحفر والتصنيع الآخر قبل عملية الجلفنة. وهذا يقلل من كمية الفولاذ المكشوف الذي قد يتطلب إصلاحًا بعد المعالجة.
يمكن لشركة Rongheng ترتيب المعالجة وفقًا لرسمة المشروع، بما في ذلك:
بالنسبة للطلبات الكبيرة، يمكن للعملاء تقديم قائمة القطع ورسومات التصنيع قبل الإنتاج. وهذا يسمح بتنسيق أطوال الشعاع ومتطلبات المعالجة مع أبعاد التثبيت.
يركز الفحص على درجة المادة، وتعيين القسم، والأبعاد النهائية.
يمكن توفير شهادات المواد وسجلات الفحص المتفق عليها وفقًا لمتطلبات المشروع. ويمكن أيضًا ترتيب التفتيش من طرف ثالث عند تحديده في العقد.
يجوز تسوية طلبات الصلب بالوزن الفعلي أو الوزن النظري وفقاً لعقد الشراء.
يعتمد الوزن الفعلي على الكتلة المقاسة للمادة المسلمة. يتم حساب الوزن النظري من وزن الوحدة المنشور للقسم المحدد وطوله المزود.
على سبيل المثال، عارضة بوحدة وزن نظرية 20 كجم/م وطول 12 م، لها وزن نظري قدره 240 كجم.
بالنسبة للطلبات بالجملة، يجب التأكد من طريقة التسوية قبل الإنتاج والشحن.
استخدم مشروع مصنع في شمال الصين 16#–25# Q235B من العارضة المدرفلة على الساخن للعوارض والمنصات وهياكل الدعم المتعلقة بالسقف. تم توريد المواد على دفعات مع استكمال فحوصات الأقسام والأبعاد قبل التصنيع.
استخدمت إحدى الشركات المصنعة للآلات كمرات من النوع 14#–20# لقواعد المعدات وهياكل الدعم. تم قطع العتبات وتصنيعها حسب أبعاد الدعم المطلوبة قبل معالجة السطح.
بالنسبة لمشروع البنية التحتية في جنوب شرق آسيا، تم توفير كمرات Q355B I لتأطير المصنع وهياكل دعم الأنابيب. تضمن الطلب الفرز وتعزيز الحزمة ووثائق التصدير لشحن الحاويات.
تقع سلسلة التوريد الخاصة بشركة Rongheng في مدينة Tianjin Daqiuzhuang، مع إمكانية الوصول إلى أقسام الصلب المدرفلة على الساخن والتخزين والمعالجة والخدمات اللوجستية للتصدير.
يمكن ترتيب أقسام I Beam المشتركة من 10# إلى 63# وفقًا لطلب المخزون والمشروع. يتوفر Q235B وQ355B للمتطلبات الهيكلية المختلفة، في حين يمكن تنسيق القطع ذو الطول الثابت والمعالجة المتفق عليها قبل الشحن.
بالنسبة للطلبات الخارجية، يمكن أيضًا تنسيق فرز المواد وتجميعها وتحميل الحاويات ووثائق التصدير وفقًا لمتطلبات الشحن.

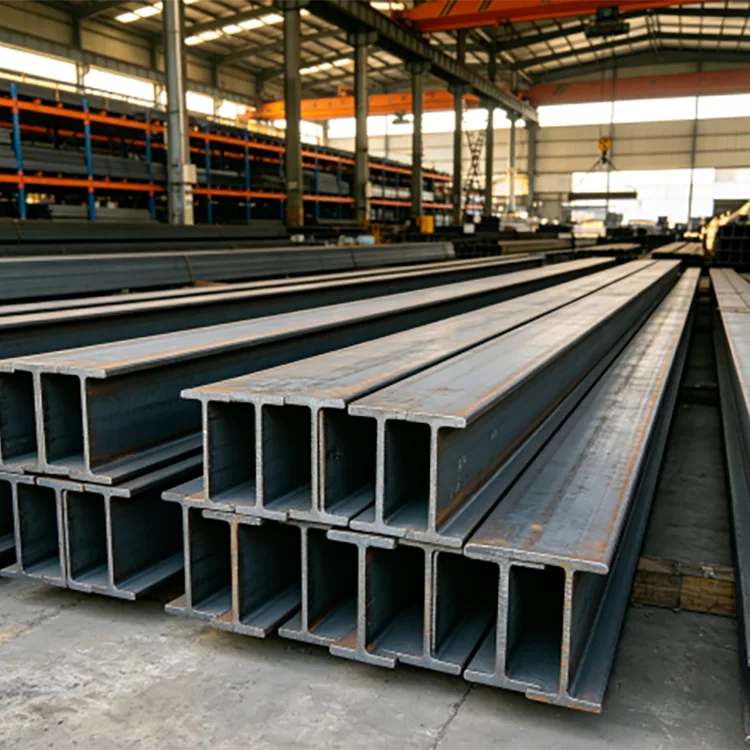

يتم استخدامه بشكل شائع لعوارض المصانع، وهياكل السقف والمنصات، وقواعد المعدات، ورفوف الأنابيب، وهياكل المستودعات وغيرها من الأعمال الفولاذية الهيكلية.
No. Their flange geometry and section properties are different. An I beam should not be replaced with an H beam without checking the structural requirements.
ولا يوجد أي منهما أفضل عالميًا. يعتمد القسم المناسب على الامتداد والتحميل وخصائص القسم وظروف الدعم والتصميم الهيكلي.
Q235B وQ355B هي الدرجات الرئيسية المتوفرة. ويمكن مناقشة الدرجات الأخرى عندما يطلبها المشروع.
نطاق الحجم الشائع هو 10#–63#، بما في ذلك أقسام سلسلة a/b. تعتمد الأبعاد الدقيقة ووزن الوحدة النظري على تسمية القسم المحدد.
نعم. الأطوال القياسية تشمل 6 م، 9 م و 12 م، ويمكن ترتيب القطع ذات الطول الثابت وفقًا لمتطلبات المشروع.
نعم. يمكن ترتيب الحفر والقطع والشطف والتسوية وإزالة الأزيز وفقًا للرسومات ومتطلبات المعالجة المتفق عليها.
نعم. يمكن تصنيع الشعاع أولاً ثم جلفنته بالغمس الساخن عند الحاجة إلى حماية إضافية من التآكل في البيئات الخارجية أو الرطبة.
ليس تلقائيا. يجب التحقق من التغيير في درجة الفولاذ مقابل الحمل الهيكلي وحجم القسم ومتطلبات التصميم.
يتم حساب الوزن النظري عادةً من وحدة الوزن المنشورة للقسم المحدد مضروبًا في طوله. ويمكن أيضًا استخدام تسوية الوزن الفعلي عند تحديدها في العقد.
يمكن توفير شهادات المواد وسجلات الفحص المتفق عليها وفقًا لمتطلبات المشروع. ويمكن أيضًا ترتيب فحص طرف ثالث عند الحاجة.
نعم. يمكن تنسيق توريد الصلب المقطعي، والقطع ذو الطول الثابت، والمعالجة المتفق عليها، والتجميع، ووثائق الفحص، وتحميل الحاويات، ووثائق التصدير للطلبات الدولية.
