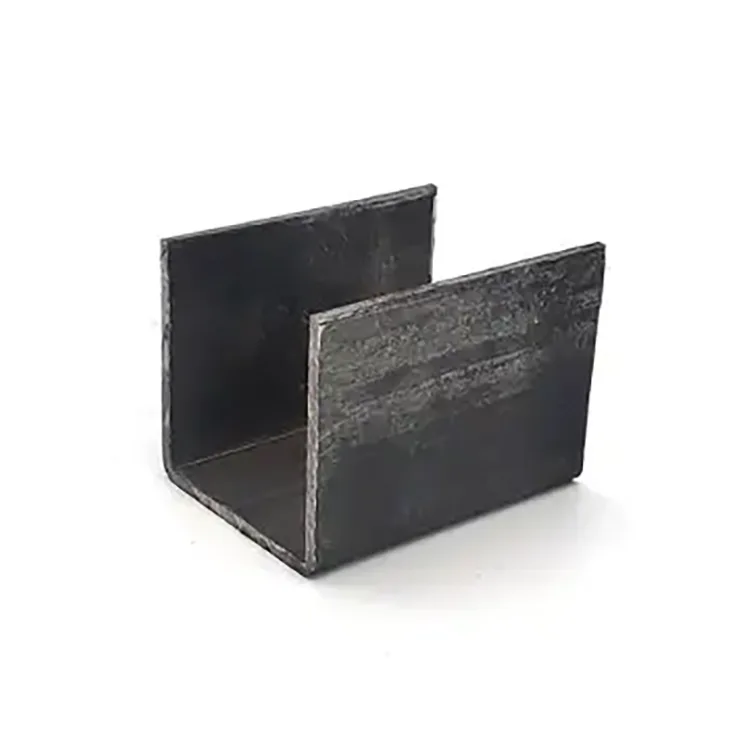

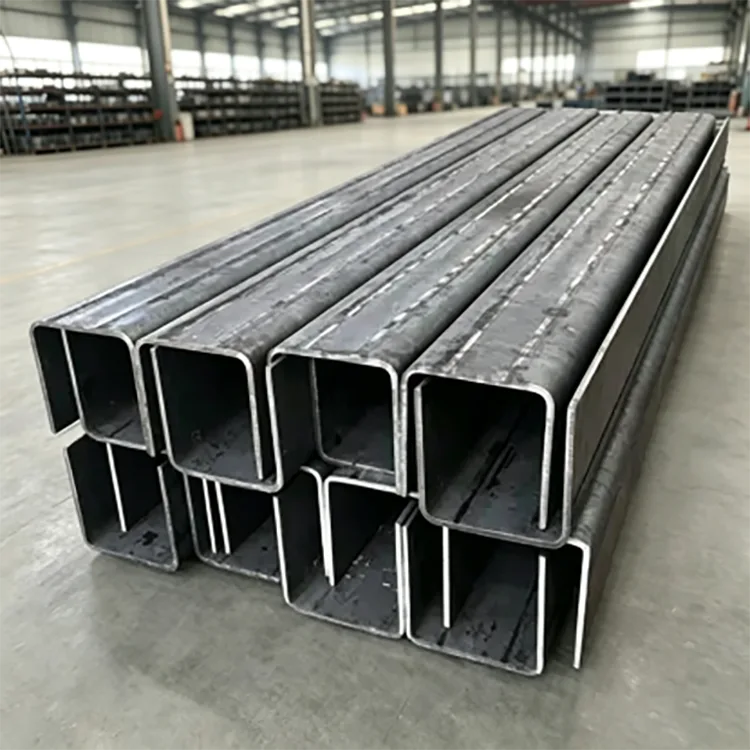

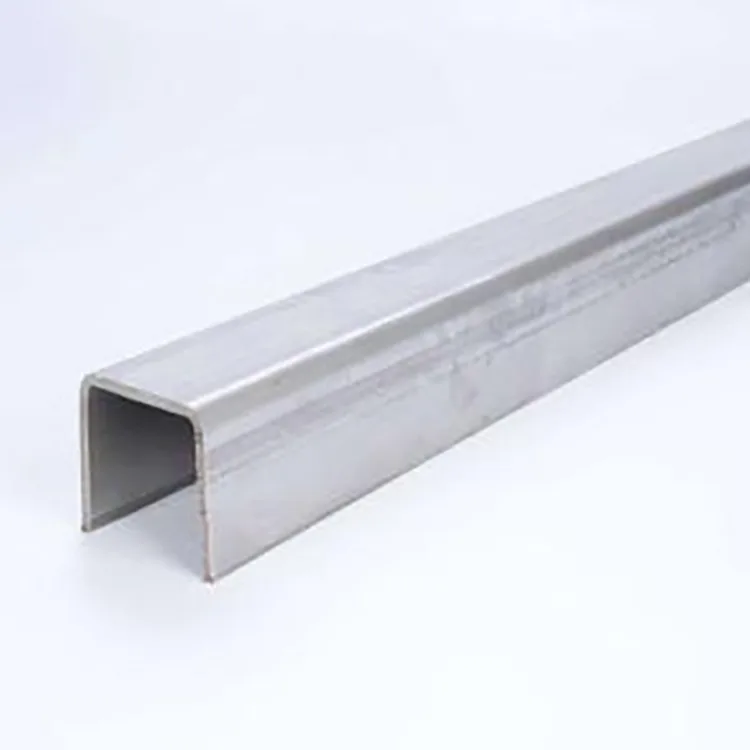

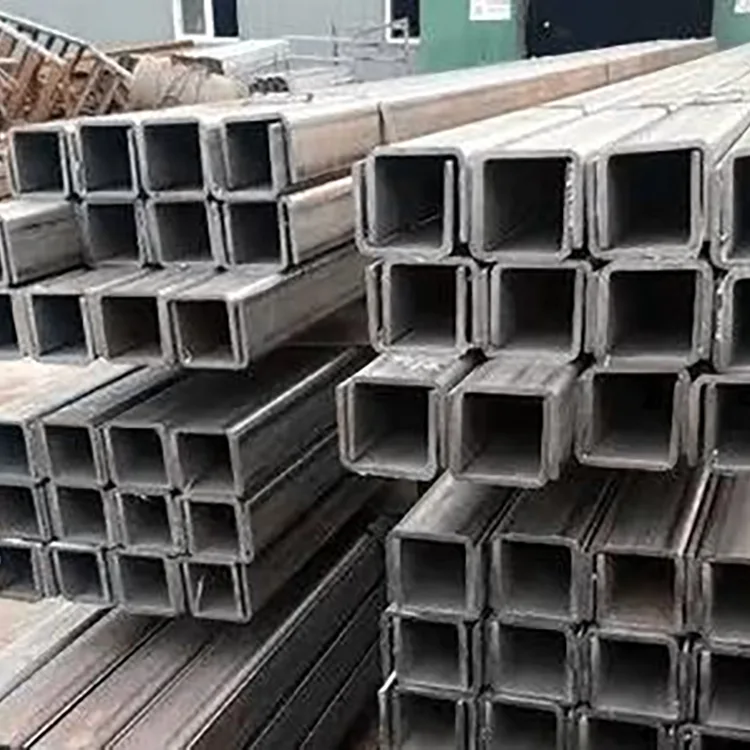

قناة U مشكلة على البارد

تم تطوير قناة U المشكلة على البارد للمشاريع التي يكون فيها فولاذ القنوات التقليدي ثقيلًا ومكلفًا للغاية، في حين أن الأنابيب المربعة أو المستطيلة تكون أكثر تكلفة أو أقل ملاءمة للتثبيت وتحديد المواقع. مصنوع من شريط فولاذي عالي الجودة من خلال التشكيل البارد المتكامل في درجة حرارة الغرفة، يحتوي القسم على أخدود منتظم على شكل حرف U، ووصول مفتوح وتحديد موضع دقيق.

بالمقارنة مع المقاطع C وZ، والتي تستخدم بشكل أساسي كمدادات للسقف والجدار، فإن فولاذ قناة U مناسب بشكل أفضل للدعامات، وتثبيت القنوات، وقواعد المعدات، والأجزاء المدمجة، ودعامات الأنابيب، وهياكل التوجيه وإطارات العلبة. كما أن أخدودها المفتوح يجعلها ملائمة للتثبيت والتثبيت والتوجيه وتحديد الموضع أثناء التثبيت.

لهذا السبب، فهو مناسب بشكل خاص لورش العمل الداخلية الجافة، المصانع المغلقة وغيرها من البيئات غير المسببة للتآكل بدون المطر أو رذاذ الملح أو التعرض للأحماض والقلويات، خاصة عندما تحتاج إلى التحكم في تكلفة المواد وكفاءة التركيب.

المواصفات الفنية

عملية الإنتاج القياسية

يبدأ الإنتاج بالفحص الوارد للملف الفولاذي، يليه التسوية الأوتوماتيكية والتقويم لتحرير إجهاد المواد. يمر الشريط بعد ذلك من خلال محطات تشكيل متعددة لإنشاء القسم على شكل حرف U تدريجيًا، متبوعًا بالتحجيم الدقيق والقطع الثابت الطول باستخدام الحاسب الآلي المؤازر والتثقيب التلقائي الاختياري أو قطع الزاوية.

يتم تقويم الملفات النهائية مرة أخرى قبل الفحص البصري والأبعاد الكامل والتجميع والتخزين.

فحص لفائف الصلب ← التسوية والاستقامة ← التشكيل التدريجي للدلفنة على البارد ← تحجيم القسم U ← القطع بالطول الثابت باستخدام الحاسب الآلي ← التثقيب/قطع الزاوية ← الاستقامة الثانوية ← فحص الأبعاد والبصرية ← التجميع والتخزين

على عكس المقاطع المدرفلة على الساخن، فإن هذه العملية لا تستخدم مرحلة الدرفلة ذات درجة الحرارة العالية. إنه يسمح بالتحكم في أبعاد المظهر الجانبي والاستقامة ومواضع الفتحات وهندسة الحواف أثناء التشكيل المستمر، وهو أمر مفيد للمشاريع التي تتطلب تجميعًا دقيقًا.

ما الذي يجعل قناة U مختلفة

تصميم خفيف الوزن بتكلفة إجمالية أقل

يزيد التشكيل على البارد من قوة الفولاذ من خلال عملية التصلب، مما يسمح باستخدام قسم ذو جدار أرق بدلاً من قناة تقليدية أثقل في التطبيقات المناسبة. والنتيجة هي انخفاض استهلاك الفولاذ وانخفاض تكاليف النقل والرفع والتركيب.

في تطبيقات الدعم الخفيفة والمتوسطة النموذجية، يمكن أن يكون التصميم المشكل على البارد أخف بنسبة تزيد عن 30% من قنوات الفولاذ التقليدية، مما يساعد على تقليل تكاليف المواد والشحن والعمالة.

أخدود على شكل حرف U للتثبيت وتحديد المواقع

يعد القسم المفتوح على شكل حرف U أحد مزاياه العملية الرئيسية. إنه يوفر سطحًا مناسبًا لتثبيت الفتحات والتوجيه والحد وتحديد موضع المعدات وتثبيت الأنابيب والبناء المدمج.

وهذا أيضًا هو المكان الذي يختلف فيه القسم عن الفولاذ C وZ. عادةً ما يتم اختيار المقاطع C وZ للمدادات، في حين يتم استخدام فولاذ قناة U في كثير من الأحيان حيث يحتاج المظهر الجانبي نفسه إلى العمل كقناة دعم أو قاعدة أو دليل أو تثبيت.

دقة الأبعاد للتجميع المباشر

يتم تشكيل التشكيلات الجانبية على خط تشكيل تلقائي وتمريرها من خلال عمليات التحجيم والتقويم. ويساعد ذلك في الحفاظ على أبعاد القسم المتسقة والحواف المستقيمة والالتواء المتحكم فيه.

بالنسبة للمشاريع التي تستخدم ثقوبًا مثقوبة مسبقًا أو أعضاء ذات طول ثابت، فإن الهدف هو تقديم مكونات يمكن تجميعها مباشرةً بدلاً من قطعها أو تصحيحها بشكل متكرر في الموقع.

سهولة القطع واللحام والحفر

لا يحتوي سطح الفولاذ الأسود الطبيعي على طلاء مجلفن يجب مراعاته أثناء القطع أو اللحام. يمكن قطع المواد أو حفرها أو لحامها أو ثنيها وفقًا لمتطلبات التصنيع.

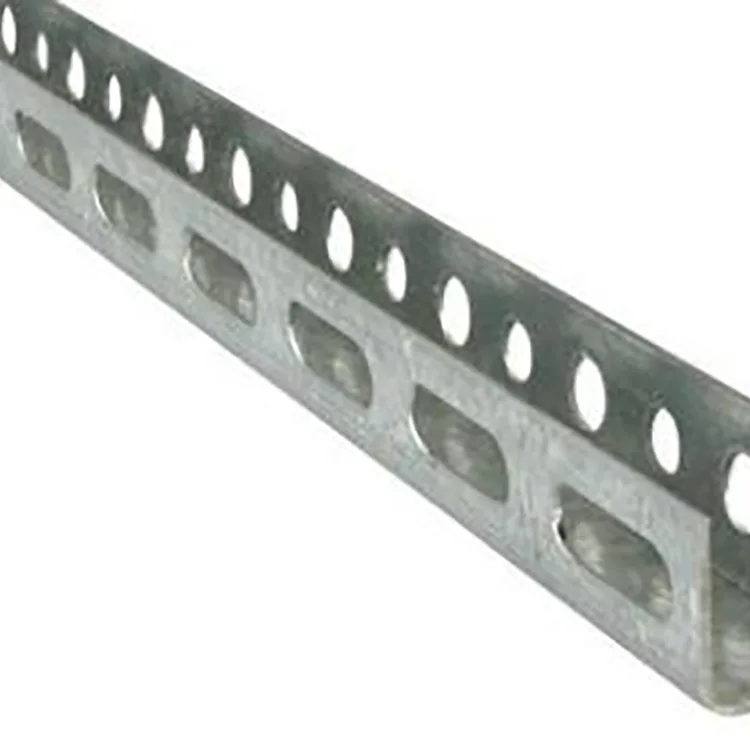

ويمكن أيضًا إنتاج الثقوب المثقوبة مسبقًا، والفتحات، وقطع الزوايا، والمقاطع ذات الطول الثابت قبل الشحن، مما يقلل من كمية معالجة الموقع المطلوبة لمشاريع التجديد ودعم المعدات.

قسم نظيف ومظهر منتظم

يحتوي القسم U الذي تم تشكيله بشكل صحيح على سطح مستو وحواف منتظمة وهندسة متسقة. بعد التجميع، يمكن للمكونات الحفاظ على فجوات متساوية ومظهر عام أنيق، مما يجعلها مناسبة ليس فقط للأعمال الفولاذية الوظيفية ولكن أيضًا للهياكل الداخلية المرئية وورش العمل ومناطق المعارض أو صالات العرض.

حل مشاكل المشروع الشائعة

انخفاض تكاليف المواد والتركيب:

يمكن أن يؤدي تصميم الجدار الرقيق المشكل على البارد إلى تقليل الوزن بنسبة 30%+ مقارنة بفولاذ القنوات التقليدي، مما يمكن أن يقلل من تكاليف النقل والرفع والعمالة.

تصحيح أقل للموقع:

يوفر التشكيل والتقويم باستخدام الحاسب الآلي أبعادًا واستقامة متسقة، مما يساعد على تقليل أعمال القطع والحفر والتصحيح بعد التسليم.

تركيب أسرع:

يمكن استخدام الأخدود القياسي على شكل حرف U مباشرة للتثبيت والتوجيه والدعم وتحديد المواقع. باستخدام الثقوب أو الفتحات المثقوبة مسبقًا، يمكن تجميع العديد من المكونات دون الحاجة إلى تصنيع موقع إضافي.

ملاءمة أفضل للهياكل خفيفة الوزن:

تعمل عملية التقوية على البارد على تحسين قوة القسم المُشكل، مما يجعلها مناسبة للدعامات الخفيفة والمتوسطة الحمل، وأقواس المعدات، ودعامات الأنابيب وهياكل التغليف عندما يتم اختيار القسم بشكل صحيح للحمل.

تطبيقات المشروع الحقيقي

الحالة 1: نظام دعم المعدات لورشة التصنيع الذكية

تضمن المشروع ورشة إنتاج ذكية حديثة مع بيئة داخلية جافة يمكن التحكم فيها بالغبار. كان العميل بحاجة إلى عدد كبير من كتائف تثبيت المعدات وإطارات دعم الأنابيب، مع متطلبات الاستقرار الهيكلي، والتسطيح العالي، وتكلفة المشروع الخاضعة للتحكم.

كانت المادة المختارة عبارة عن قناة U مشكلة على البارد Q235B، U100 – U140، بسماكة جدار تتراوح بين 1.5 و2.0 مم وفتحات تحديد موضع مثقوبة مسبقًا.

يلائم الأخدود على شكل حرف U متطلبات تحديد موضع المعدات وتثبيت الأنابيب دون الحاجة إلى لحام إضافي في الموقع. زادت كفاءة التركيب بنسبة 40%، بينما أدى التصميم خفيف الوزن إلى تقليل متطلبات النقل والرفع. بالمقارنة مع الحل التقليدي للقناة الفولاذية، تم تخفيض التكلفة الإجمالية للمشروع بنسبة 23%.

كما ساعد التسطيح العالي المستوى على منع انحراف التثبيت حول المعدات. ظل نظام الدعم المكتمل مستقرًا وخاليًا من الارتخاء، مع تصميم ورشة عمل أنيق وقبول المشروع لمرة واحدة.

الحالة 2: الترقية الهيكلية الداخلية لمصنع قديم

كان المصنع الصناعي القديم يتطلب أقسامًا داخلية جديدة، ودعامات للمعدات، وهياكل لتثبيت الأنابيب. نظرًا لأن المبنى الحالي كان يتمتع بقدرة تحميل محدودة، لم تكن أقسام الفولاذ الثقيلة مناسبة للتجديد.

استخدم المشروع قناة U المشكلة على البارد Q235B بأحجام متعددة وفقًا لمتطلبات الدعم المختلفة.

ساعد القسم خفيف الوزن على تلبية قيود التحميل للمبنى الحالي دون زيادة العبء الهيكلي دون داع. كما كان شكله المدمج أسهل في التثبيت في المناطق الضيقة حول المعدات والأنابيب الموجودة.

بعد التثبيت، قدمت الهياكل التي تمت ترقيتها دعمًا مستقرًا مع الحفاظ على تخطيط نظيف، مما يجعل قناة U مناسبة لتجديد المصانع الداخلية خفيفة الوزن.

كيفية اختيار قناة U الصحيحة

حسب البيئة:

يوصى به بشكل أساسي للبيئات الداخلية الجافة جيدة التهوية دون التعرض للمطر المباشر أو التعرض للتآكل. بالنسبة لورش العمل الرطبة، ينبغي النظر في استخدام مادة تمهيدية إضافية للوقاية من الصدأ. تتطلب البيئات الخارجية ورذاذ الملح والبيئات المسببة للتآكل الشديد طلاءًا واقيًا مناسبًا أو قسمًا فولاذيًا مختلفًا.

حسب المادة:

Q235B مناسب لدعامات الإضاءة العامة والأقواس وهياكل التغليف. يوصى باستخدام Q355B عند الحاجة إلى قوة أعلى، مثل الامتدادات الأكبر أو قواعد المعدات الثقيلة أو أعمال التعزيز.

حسب حجم القسم:

يمكن استخدام U80-U120 لدعم الأنابيب والمعدات الأصغر. U140 – U200 مناسب لهياكل العلبة الرئيسية وقواعد الرف. بالنسبة للتسليح الأثقل والقواعد الأكبر حجمًا، يمكن اعتبار المقاطع الأكبر مثل U250-U300 وفقًا للحمل الفعلي.

حسب سمك الجدار:

يتم استخدام 0.8-1.2 مم بشكل عام لتحديد موضع الضوء والتطبيقات غير الحاملة؛ 1.5-2.0 ملم مناسب لهياكل الدعم العادية؛ 2.5-3.0 ملم مخصص لتطبيقات الدعم والتعزيز الأثقل.

يجب تأكيد حجم القسم النهائي وفقًا للامتداد والحمل وطريقة التثبيت وظروف التثبيت بدلاً من تحديده فقط حسب حجم الملف الشخصي.

بيئة السطح والتطبيق

يتم توفير المنتج القياسي كالفولاذ الأسود الطبيعي بدون طلاء مجلفن. وهذا يجعل القطع واللحام والحفر اللاحق أمرًا مباشرًا ويسمح للمشتري بتطبيق الطلاء التمهيدي أو الطلاء أو أي معالجة سطحية مناسبة أخرى عند الحاجة.

المنتج هو الأنسب ل:

تجفيف المصانع والورش الداخلية

إطارات دعم المعدات

هياكل دعم الأنابيب والكابلات

قواعد المعدات

الأقسام الداخلية والمرفقات

مكونات فولاذية مدمجة

هياكل التوجيه وتحديد المواقع

مشاريع تجديد الصلب خفيف الوزن

بالنسبة للهياكل الخارجية أو المناطق الساحلية أو الرطوبة المستمرة أو البيئات المعرضة للأحماض والقلويات، يجب تحديد الحماية من التآكل قبل الإنتاج.

المعالجة المخصصة والتوريد بالجملة

يمكن إنتاج قناة U وفقًا لرسومات المشروع بدلاً من الاقتصار على أحجام المخزون القياسية. تشمل المعالجة المتاحة الثقوب المثقوبة مسبقًا، والفتحات، وقطع الزوايا، والقطع الزاوية، والقطع ذو الطول الثابت، والأبعاد غير القياسية.

بالنسبة للمشاريع التي تستخدم مكونات الدعم المتكررة، يمكن للمعالجة المسبقة أن تقلل من قطع الموقع والحفر. يمكن للمشترين تقديم الرسومات وأبعاد القسم وتباعد الفتحات ومتطلبات الطول ودرجة المواد عند طلب عرض أسعار.

بالنسبة للطلبات الكبيرة، يمكن ترتيب الإنتاج وفقًا لمجموعة الحجم المطلوبة وجدول التسليم، مع إجراء فحص الأبعاد قبل التجميع والشحن.

مراقبة جودة المصنع

تبدأ مراقبة الجودة بملف الفولاذ الوارد، حيث يتم فحص درجة المواد وظروف الأبعاد الأساسية قبل التشكيل.

أثناء الإنتاج، نقاط التحكم الرئيسية هي تسوية الشريط، ثبات التشكيل، أبعاد القسم، الاستقامة، موضع الثقب وطول القطع. بعد التشكيل، تخضع المقاطع للتقويم الثانوي والفحص النهائي البصري والأبعاد.

يتم إيلاء اهتمام خاص للالتواء والتشوه وحالة الحافة والاتساق بين الدفعات. بالنسبة للمنتجات المثقوبة مسبقًا، يتم أيضًا التحقق من موضع الثقب والتباعد لأن هذه الأبعاد تؤثر بشكل مباشر على التثبيت.

يعد نهج الإنتاج هذا مهمًا للمشاريع التي تحتاج فيها قناة U المقدمة إلى مطابقة الرسومات ويتم تجميعها مع مكونات مصنعة أخرى دون تصحيح الموقع بشكل متكرر.

التعليمات

س 1: هل القناة U المشكلة على البارد أقوى من قناة الفولاذ العادية؟

بالنسبة للتطبيقات المناسبة ذات الأحمال الخفيفة والمتوسطة، فإن التشكيل على البارد يقدم تصلبًا للعمل ويمكن أن يوفر قوة أعلى في المواد المشكلة. كما أن القسم منتظم الأبعاد ومقاوم للتشوه عند اختياره وتركيبه بشكل صحيح. بالنسبة للهياكل الأولية المحملة بشكل كبير، يجب أن يحدد حساب الحمل المطلوب ما إذا كان من الضروري وجود قناة أثقل أو قسم عالي القوة.

Q2: هل يمكن لقناة U أن تحل محل قناة الفولاذ التقليدية؟

يمكن أن يحل محل قناة الفولاذ التقليدية في العديد من التطبيقات الخفيفة والمتوسطة الحمل مثل الدعامات والأقواس والمرفقات والهياكل المدمجة وقواعد المعدات. لا ينبغي أن يحل محل العوارض الأولية الثقيلة أو الهياكل المعرضة لتأثيرات كبيرة أو أحمال مركزة.

س 3: هل يمكنك ثقب الثقوب مسبقًا وقطع الأطوال غير القياسية؟

نعم. يمكن إنتاج التثقيب المسبق، وقطع الزوايا، والتقطيع، والقطع بزاوية، والأطوال الثابتة غير القياسية وفقًا للرسومات. وهذا يسمح للمكونات بالوصول جاهزة للتجميع.

س 4: ما هو الفرق بين قناة U ومقاطع المدادة C/Z؟

يتم استخدام المقاطع C و Z بشكل أساسي في مدادات السقف والجدران. تُستخدم أقسام U بشكل أكثر شيوعًا للدعامات والقواعد والأجزاء المدمجة وتثبيت القنوات والأدلة وهياكل تحديد المواقع. يجب أن يتبع الاختيار الوظيفة الهيكلية الفعلية.

س 5: هل ستلتوي أو تتشوه القناة U المشكلة على البارد بسهولة؟

يمر القسم المُصنع بشكل صحيح عبر التشكيل والتحجيم والتقويم متعدد التمريرات للتحكم في الالتواء والتشوه ضمن المتطلبات القياسية المعمول بها. تعد المواد الصحيحة وسمك الجدار وحجم القسم وطريقة التثبيت مهمة أيضًا للحفاظ على استقرار الأبعاد في الخدمة.

س6: أيهما أفضل Q235B أم Q355B؟

Q235B مناسب لدعم الضوء العام وتطبيقات الضميمة. يوفر Q355B قوة أعلى وهو أكثر ملاءمة لقواعد المعدات الثقيلة والمساحات الأكبر وأعمال التعزيز عندما يتطلب التصميم الهيكلي ذلك.

س7: هل يمكن جلفنة أو طلاء السطح؟

نعم. المنتج القياسي هو الفولاذ الأسود الطبيعي، لذلك يمكن معالجته باستخدام مواد تمهيدية أو طلاء أو مسحوق طلاء أو جلفنة مناسبة وفقًا لبيئة المشروع ومتطلبات التآكل.
