ملخص المقال: A شعاع I المدرفل على الساخنعبارة عن قسم فولاذي هيكلي مستخدم على نطاق واسع مصمم لتوفير مقاومة عملية للانحناء ودعم يمكن الاعتماد عليه للمباني الصناعية وقواعد المعدات والمنصات ورفوف الأنابيب. إن فهم هندسة المقاطع العرضية ودرجة الفولاذ والأبعاد وعملية التصنيع وحماية السطح يساعد المهندسين وفرق الشراء على اختيار المنتج المناسب لتطبيقاتهم.رونغينغتقوم بتوريد كمرات I مدلفنة على الساخن في الدرجات Q235B وQ355B، بأحجام مشتركة من 10# إلى 63# وأطوال قياسية تبلغ 6 م، 9 م، و12 م. يشرح هذا الدليل كيفية تقييم المواصفات ومقارنة خيارات المواد وإعداد خطة شراء أكثر دقة للصلب.

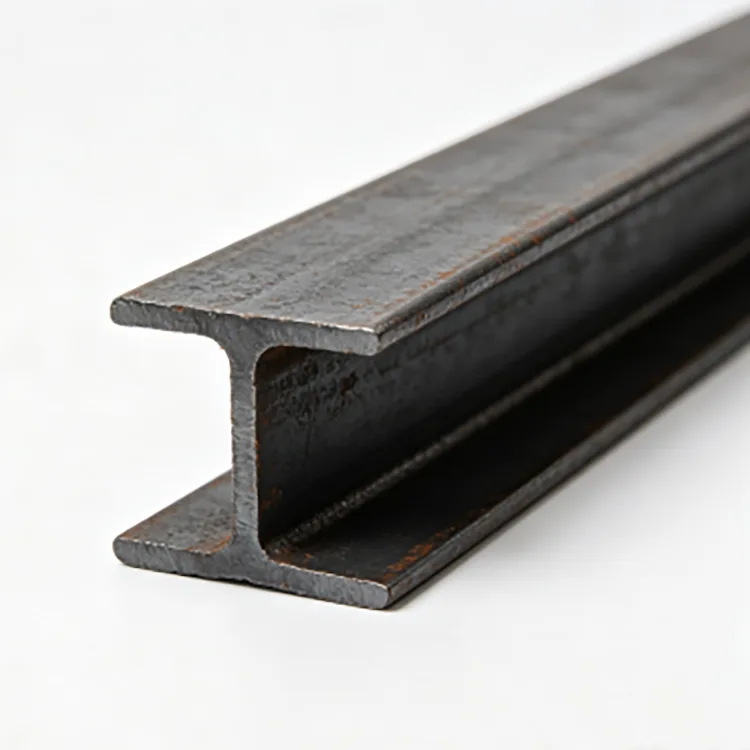

إن العارضة المدرفلة على الساخن هي عبارة عن مقطع من الفولاذ الإنشائي يتم تصنيعه عن طريق دحرجة الفولاذ الساخن من خلال سلسلة من ممرات التشكيل. يتكون مقطعها العرضي من حافتين أفقيتين متصلتين بشبكة عمودية، مما يؤدي إلى إنشاء شكل جانبي يمكن التعرف عليه على شكل حرف I. تعمل هذه الهندسة على توزيع المواد بكفاءة لمقاومة الانحناء، مما يجعل القسم مناسبًا للعديد من التطبيقات الحاملة.
على عكس العارضة المصنعة المجمعة من صفائح فولاذية منفصلة، تحصل العارضة القياسية المدرفلة على الساخن على شكل المقطع العرضي الأساسي مباشرة أثناء عملية الدرفلة. وهذا يقلل من الحاجة إلى تصنيع القسم الأساسي من خلال لحام اللوحة الطولية ويوفر ملفًا قياسيًا للتصنيع اللاحق.
توفر Rongheng منتجات I-Beam المدرفلة على الساخن في درجتي Q235B وQ355B. يشمل النطاق المتوفر الأحجام القياسية الصينية الشائعة من 10# إلى 63#، مع قطع بطول ثابت ومعالجة إضافية متاحة وفقًا لمتطلبات المشروع المؤكدة.
تقوم الشبكة في المقام الأول بتوصيل الحواف وتساهم في مقاومة القص، بينما توفر الحواف الكثير من مقاومة الانحناء للقسم. ومع ذلك، يعتمد الأداء الفعلي على خصائص المقطع العرضي الكاملة، ودرجة الفولاذ، وظروف الدعم، ونمط التحميل، والتصميم الهيكلي.
يشكل الدرفلة على الساخن الفولاذ عند درجات حرارة مرتفعة، مما يسمح للمادة بالمرور خلال تشكيل اللفات بسهولة أكبر مما يحدث في درجة حرارة الغرفة. بالنسبة لعارضة I-beam، تعمل عمليات التدحرج المتعاقبة على إنشاء الشبكة والفلنجات وتوجيه القسم نحو أبعاده المحددة.
يتضمن تسلسل الإنتاج النموذجي المراحل التالية:
تعتمد ترتيبات التصنيع والفحص الدقيقة على منشأة الإنتاج ومعيار المنتج المطبق. بالنسبة للمشترين، النقطة الأساسية هي التحقق من أن العارضة النهائية تلبي المتطلبات المتفق عليها لأبعاد القسم ودرجة المادة والطول وحالة السطح.
يتطلب اختيار العارضة المدرفلة على الساخن أكثر من مجرد تحديد الحجم الاسمي. يجب على المشترين التأكد من تسمية القسم، ودرجة الفولاذ، ومعايير الأبعاد، والطول، ومتطلبات المعالجة، وشروط التسليم قبل تقديم الطلب.
يلخص الجدول التالي معلومات التوريد الأساسية المنشورة لمجموعة الحزم I المدرفلة على الساخن الخاصة بشركة Rongheng.
| مواصفة | الخيارات المتاحة أو التفاصيل | ما يجب على المشترين تأكيده |
|---|---|---|
| نوع المنتج | شعاع I الهيكلي المدرفل على الساخن | الملف الشخصي مستعرضة المطلوبة |
| درجة الصلب | Q235B، Q355B | الدرجة المحددة في الرسومات الإنشائية |
| نطاق الحجم | 10#-63# | تعيين القسم الدقيق والسلسلة |
| سلسلة القسم | خيارات السلسلة a وسلسلة b | التكوين الصحيح للأبعاد |
| الأطوال القياسية | 6 م، 9 م، 12 م | طول المخزون المطلوب أو جدول القطع |
| حالة السطح | فولاذ أسود مدرفل على الساخن | ما إذا كان الطلاء الإضافي ضروريًا |
| خيارات المعالجة | القطع، الحفر، الميلا، استقامة، إزالة الأزيز | رسم التفاصيل ومعالجة التحمل |
| المعيار المطبق | غيغابايت / تي 706-2016؛ يمكن مناقشة المتطلبات الأخرى | المعايير المطلوبة ومعايير القبول |
| وثائق التفتيش | شهادات المواد وسجلات التفتيش المتفق عليها، مع مراعاة متطلبات المشروع | الوثائق المطلوبة ونطاق التفتيش |
هذه الخيارات ليست بديلاً عن المواصفات الخاصة بالمشروع. تختلف الأبعاد الفعلية وعرض الحافة وسمك الشبكة ووزن الوحدة والتفاوتات باختلاف القسم المحدد والمعيار المعمول به. يجب على المشترين طلب معلومات الأبعاد ذات الصلة بدلاً من افتراض أن جميع الحزم الموجودة ضمن نفس نطاق الحجم الاسمي لها خصائص متطابقة.
للحصول على معلومات إضافية عن المنتج، قم بزيارة فئة منتجات Rongheng Steel I-Beams.
يجعل المظهر الجانبي على شكل I عوارض I المدرفلة على الساخن مفيدة في الهياكل التي تكون فيها مقاومة الانحناء والتصنيع العملي والتوافق مع طرق البناء الفولاذية المعمول بها أمرًا مهمًا. ولا يزال يتعين التأكد من ملاءمتها من خلال الحسابات الهندسية لكل تطبيق.
بالنسبة لقواعد المعدات، يجب على المشترين أن يأخذوا في الاعتبار الاهتزاز، والأحمال المركزة، ومواضع التركيب، وقوى التشغيل المتكررة. بالنسبة لهياكل البناء، يمكن أن يكون الامتداد وتباعد الحزمة وتفاصيل الاتصال وحدود الانحراف والاستقرار العام على نفس القدر من الأهمية.
قد لا تكون الحزمة التي تعمل مع منصة ذات تحميل خفيف مناسبة لهيكل داعم للرافعة أو آلة تخضع لقوى ديناميكية كبيرة. يجب أن توجه الهندسة الخاصة بالتطبيقات دائمًا الاختيار النهائي.
Q235B وQ355B عبارة عن درجات فولاذية هيكلية شائعة تستخدم لمتطلبات هندسية مختلفة. الاعتبار الرئيسي هو ما إذا كانت الخواص الميكانيكية المحددة للمادة تلبي متطلبات التصميم عند دمجها مع قسم الشعاع المحدد.
يتم استخدام Q235B بشكل متكرر في التصنيع الهيكلي العام، بما في ذلك إطارات دعم المصنع، والمنصات، ودعم المعدات، والتطبيقات الأخرى حيث تكون خصائصه المحددة كافية. وتعتمد ملاءمتها على أحمال التصميم وأبعاد القسم وتفاصيل الاتصال والمعايير المعمول بها.
يوفر Q355B قوة إنتاجية محددة أعلى من Q235B وفقًا لمعايير المواد المعمول بها. يمكن اختياره عندما يتطلب المشروع قوة مادية أعلى أو عندما يقرر المهندس أنه مناسب لظروف التحميل المقصودة.
ومع ذلك، فإن الدرجة الأعلى من القوة لا تجعل الشعاع الأصغر مقبولًا تلقائيًا. الانحراف، والاستقرار المحلي والشامل، وسعة الاتصال، والتعب حيثما كان ذلك مناسبًا، وفحوصات التصميم الأخرى قد لا تزال تحكم الاختيار.
| عامل المقارنة | س235ب | س355ب |
|---|---|---|
| تحديد المواقع العامة | درجة الفولاذ الهيكلي المشترك | درجة فولاذ هيكلية عالية القوة |
| التطبيقات المحتملة | الإطارات العامة والمنصات والدعامات | التطبيقات التي تتطلب قوة مادية أعلى محددة |
| اختيار حجم الشعاع | يجب أن تستوفي الحسابات الهيكلية | يجب أن تستوفي الحسابات الهيكلية |
| اللحام والتصنيع | اتبع متطلبات الدرجة المعمول بها والإجراءات المعتمدة | اتبع متطلبات الدرجة المعمول بها والإجراءات المعتمدة |
| الاختيار النهائي | بناء على المواصفات الهندسية | بناء على المواصفات الهندسية |
قبل الطلب، تأكد من الدرجة المطلوبة وفقًا للرسومات الإنشائية ومواصفات المواد. قد يؤثر استبدال درجة بأخرى دون موافقة على الامتثال أو إجراءات التصنيع أو الأداء الهيكلي.
تعتبر العوارض I والعوارض H عبارة عن مقاطع فولاذية هيكلية تحتوي على شبكة وشفتين، ولكن يمكن أن تختلف نسب مقطعها العرضي وخصائص مقطعها بشكل كبير. تحتوي العوارض التقليدية بشكل عام على حواف أضيق، بينما تحتوي العوارض على شكل H عادةً على حواف أوسع وشكل يناسب مجموعة مختلفة من المتطلبات الهيكلية.
| نقطة المقارنة | أنا شعاع | شعاع H |
|---|---|---|
| مظهر مستعرض | عادةً ما تكون الشفاه أضيق بالنسبة لعمق القسم | الشفاه أوسع عادة |
| الدور الهيكلي المشترك | العوارض والمنصات ودعامات المعدات وأعضاء التأطير المختارين | الأعمدة وإطارات البناء والأعضاء الأخرى الحاملة |
| اعتبارات التصميم | معامل القسم، مقاومة القص، الاستقرار، والانحراف | خواص القسم، الثبات، الأحمال المحورية، الانحناء، والوصلات |
| قابلية التبادل | يتطلب التحقق الهندسي | يتطلب التحقق الهندسي |
لا يوجد أي ملف شخصي متفوق عالميًا. يعتمد الاختيار المناسب على مسار التحميل والامتداد وشروط الدعم واتجاه العضو وتصميم الاتصال وخصائص القسم ذات الصلة. لا ينبغي أبدًا إجراء الاستبدال فقط لأن ملفين جانبيين يبدوان متشابهين أو لهما أعماق اسمية مماثلة.
يمكن للمشاريع التي تتطلب ملفات تعريف هيكلية متعددة أيضًا مراجعة أقسام الفولاذ الهيكلي لشركة Rongheng لمقارنة فئات المنتجات المتاحة.
تتضمن جودة المنتج أكثر من مجرد المظهر المرئي. بالنسبة للعارضة المدرفلة على الساخن، يجب على المشترين التحقق من أن القسم المورد يطابق أمر الشراء وأن أبعاده وتحديد المادة وحالة السطح تلبي معايير القبول المتفق عليها.
قد تغطي خطة التفتيش العملي النقاط التالية:
لا تشتمل العوارض القياسية السوداء المدرفلة على الساخن على طبقة حماية من التآكل تلقائيًا. يحتفظ السطح عادةً بقشور الطحن، وقد تكون هناك حاجة إلى حماية إضافية اعتمادًا على بيئة التشغيل.
بالنسبة للتطبيقات الداخلية في الظروف الجافة، قد يكون السطح الأسود المحدد مناسبًا. قد تتطلب المنشآت الخارجية والمرافق الرطبة والمواقع الساحلية والبيئات العدوانية كيميائيًا نظام طلاء مناسبًا أو جلفنة بالغمس الساخن أو أي طلاء وقائي هندسي آخر.
عندما يتم تحديد الجلفنة، يجب بشكل عام تنسيق عمليات القطع والحفر وعمليات التصنيع الأخرى قبل الطلاء. يساعد هذا في تقليل كمية الفولاذ المكشوف الذي قد يحتاج إلى إصلاح وقائي بعد المعالجة. يجب اختيار نظام الطلاء النهائي وفقًا للبيئة وعمر التصميم وخطة الصيانة ومتطلبات المشروع.
تساعد مواصفات الشراء الواضحة على تقليل حالات عدم تطابق المواد والتصنيع غير الضروري وتأخير التثبيت. قبل طلب عرض الأسعار، قم بإعداد المعلومات التالية كلما أمكن ذلك.
على سبيل المثال، يجب أن يحدد المشروع الذي يتطلب كمرات بطول 12 مترًا مع فتحات تركيب محفورة كلا من طول القطع النهائي ومواقع الحفر. إذا كان الطلب ينص ببساطة على حجم الشعاع وكميته، فقد لا يكون لدى المورد معلومات كافية لإعداد المكونات المعالجة المطلوبة.
يمكن لشركة Rongheng تنسيق المقاطع القياسية، والقطع ذو الطول الثابت، والحفر، والشطف، والتقويم، وإزالة الأزيز وفقًا للمتطلبات المتفق عليها. إن توفير الرسومات الكاملة وقائمة القطع الموحدة يجعل من السهل مراجعة الطلب قبل الإنتاج أو الشحن.
يتم استخدامه بشكل شائع لهياكل المصانع، والعوارض المرتبطة بالسقف، والمنصات، وقواعد المعدات، ورفوف الأنابيب، وتأطير المستودعات، وهياكل الدعم الصناعية. يجب التحقق من التطبيق المحدد مقابل التصميم الهيكلي.
تسرد Rongheng نطاق الحجم الشائع من 10# إلى 63#، بما في ذلك خيارات السلسلة a وb. تعتمد الأبعاد الدقيقة وأوزان الوحدات النظرية على تسمية القسم المحدد.
الأطوال القياسية المشتركة هي 6 م، 9 م، و12 م. يمكن أيضًا مناقشة القطع ذو الطول الثابت وفقًا لأبعاد المشروع المؤكدة ومتطلبات الطلب.
رقم Q355B لديه قوة إنتاج محددة أعلى، ولكن الدرجة المناسبة تعتمد على التصميم الهندسي، وظروف التحميل، وحجم القسم، ومتطلبات التصنيع، والمعايير المعمول بها. لا تضمن قوة المواد الأعلى وحدها أداءً هيكليًا أفضل بشكل عام.
ليس تلقائيا. يمكن أن يكون للملفين خصائص قسم وسلوك هيكلي مختلف. يجب فحص أي بديل والموافقة عليه من قبل المهندس الإنشائي المسؤول.
نعم. يمكن ترتيب القطع، والحفر، والشطف، والتقويم، وإزالة الأزيز وفقًا لمتطلبات المعالجة المتفق عليها. يجب على المشترين تقديم الرسومات والأبعاد والتفاوتات اللازمة قبل الطلب.
إن السطح الأسود القياسي المدلفن على الساخن لا يعادل طبقة مخصصة للحماية من التآكل. اعتمادًا على البيئة، قد يتطلب المشروع الطلاء أو الجلفنة بالغمس الساخن أو أي نظام حماية مناسب آخر.
قم بتضمين تسمية القسم، ودرجة الفولاذ، والمعايير المطبقة، والكمية، والطول المطلوب، وتفاصيل المعالجة، ومعالجة السطح، ومتطلبات الفحص، ووجهة التسليم. تساعد هذه التفاصيل المورد على تقييم الطلب بشكل أكثر دقة.
يتم حساب الوزن النظري بضرب وحدة الوزن المنشورة للقسم المحدد في طوله. على سبيل المثال، مقطع ذو وحدة وزن نظرية تبلغ 20 كجم/م وطول 12 مترًا يكون وزنه النظري 240 كجم. يجب التأكد من وزن الوحدة الفعلي للقسم المختار، ويجب أن يحدد العقد طريقة التسوية.
نعم. يمكن تنسيق الطلبات الدولية حول مواصفات القسم المتفق عليها ومتطلبات المعالجة ومستندات الفحص والتعبئة وتحميل الحاويات ووثائق التصدير. ينبغي تأكيد ترتيبات التسليم لكل طلب.
يمكن للعارضة المدرفلة على الساخن أن توفر حلاً هيكليًا فعالاً عندما تتوافق أبعادها ودرجة الفولاذ وخصائص القسم مع متطلبات المشروع. يتطلب الشراء الناجح أكثر من مجرد مقارنة الأسعار: يجب على المشترين التحقق من المعيار المطبق، والتأكد من سلسلة الأقسام الصحيحة، وتحديد المعالجة والحماية من التآكل، ووضع متطلبات واضحة للفحص والتسليم.
تدعم Rongheng مصادر الفولاذ الهيكلي مع العوارض المدرفلة على الساخن Q235B وQ355B، والأحجام الشائعة من 10# إلى 63#، والأطوال القياسية 6 م، 9 م، و12 م، وخيارات المعالجة المتفق عليها. سواء كنت تشتري الفولاذ لهيكل مصنع، أو قاعدة معدات، أو منصة صناعية، أو حامل أنابيب، فإن المواصفات الدقيقة يمكن أن تساعد في تبسيط عملية التصنيع وتقليل مخاطر الشراء التي يمكن تجنبها.
