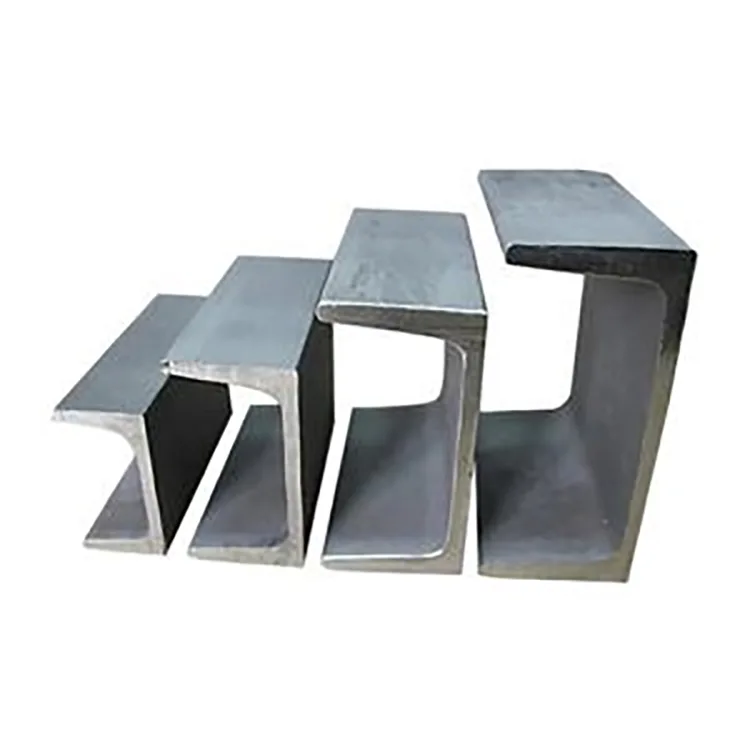

القناة الفولاذية المجلفنة بالغمس الساخن هي عبارة عن قسم فولاذي مدلفن على الساخن على شكل حرف U مع شبكة وشفتين. الأحجام المدرجة تشمل 6#، 8#، 10#، 12#، 14#a و16#a، مع توفر Q235B وQ355B. تتم معالجة القناة ثم جلفنتها بالغمس الساخن للتطبيقات الخارجية والمعرضة للتآكل.
يوفر القسم المفتوح على شكل حرف U سطح اتصال عملي للأقواس والمسامير والأقواس ودعامات المعدات. يحمي الطلاء المجلفن السطح الفولاذي من التآكل الجوي.
| حجم القناة | الويب × الفلنجة × سمك الويب (مم) | الوزن النظري (كجم/م) | الطول القياسي |
| 6 # | 60 × 37 × 4.8 | 6.928 | 6 م / 9 م / 12 م |
| 8 # | 80 × 43 × 5.0 | 8.045 | 6 م / 9 م / 12 م |
| 10 # | 100 × 48 × 5.3 | 10.007 | 6 م / 9 م / 12 م |
| 12 # | 120 × 53 × 5.5 | 12.059 | 6 م / 9 م / 12 م |
| 14 # أ | 140 × 58 × 6.0 | 14.535 | 6 م / 9 م / 12 م |
| 16 # أ | 160 × 63 × 6.5 | 17.241 | 6 م / 9 م / 12 م |
يمكن توفير أقسام قناة a/b الأخرى وفقًا للرسومات ومتطلبات المشروع. يتوفر القطع ذو الطول الثابت، واللكم، والحفر، والثني وغيرها من عمليات المعالجة المتفق عليها.
س235بيستخدم عادة لإطارات الدعم، ودعم المعدات، وهياكل المستودعات، والدرابزين وتصنيع الصلب العام.
س355بيوفر قوة مادية أعلى ويمكن تخصيصه للأحمال الثقيلة والمساحات الأكبر والتطبيقات الهيكلية الأكثر تطلبًا.
ينبغي اختيار درجة المادة وحجم القناة مع الامتداد والحمل وتباعد الدعم والحساب الهيكلي.
| متطلبات | سمك الطلاء |
| متوسط طلاء الزنك | ≥85 ميكرومتر |
| الحد الأدنى المحلي | ≥65 ميكرومتر |
| قطع النهاية | ≥45 ميكرومتر |
| خيار التآكل الثقيل | ≥100 ميكرومتر |
بالنسبة للبيئات الساحلية أو الكيميائية أو غيرها من البيئات شديدة التآكل، يمكن تحديد طلاء الزنك السميك وفقًا لمتطلبات المشروع.
للشراء، يجب ذكر متطلبات الطلاء مع درجة الفولاذ وحجم القناة وطولها، على سبيل المثال:س355ب / 12# / مجلفن بالغمس الساخن / متوسط الزنك ≥85 ميكرومتر / 6 م.
يتم إنتاج القناة أولاً ثم يتم جلفنتها بعد القطع والمعالجة الميكانيكية المطلوبة.
قناة الفولاذ المدرفلة على الساخن ← التحجيم والاستقامة ← القطع / المعالجة ← إزالة الشحوم ← التخليل ← التدفق ← التجفيف ← الجلفنة بالغمس الساخن ← التبريد ← التخميل ← فحص طلاء الزنك ← الفحص النهائي ← التعبئة.
عادة ما يتم الحفاظ على حمام الزنك عند حوالي 450 درجة مئوية. يتكون طلاء الزنك من خلال التفاعل بين سطح الفولاذ المُجهز والزنك المنصهر.
| طلب | الاستخدام النموذجي |
| المباني الفولاذية | إطارات الدعم والمنصات والهياكل الثانوية |
| جدران ستائرية | أعضاء الدعم الرئيسي والثانوي |
| الطاقة الشمسية | الدعامات الكهروضوئية الأرضية والقواعد وإطارات المعدات |
| أعمال البلدية | قواعد الدرابزين ودعامات المصابيح والهياكل الخارجية |
| الطاقة والاتصالات | دعامات الكابلات والأقواس وإطارات المعدات |
| زراعة | إطارات الدفيئة ودعم المعدات |
| النباتات الصناعية | رفوف المعدات، ودعامات مياه الصرف الصحي والهياكل الخارجية |
| المستودعات | الإطارات الهيكلية والمنصات وأنظمة الدعم |
يمكن عادةً إكمال عمليات القطع والتثقيب والحفر ذات الطول الثابت قبل الجلفنة بحيث يتلقى العضو المعالج حماية من الزنك بعد التصنيع.
إذا تم قطع أو حفر القناة المجلفنة بعد التسليم، فيجب تنظيف الفولاذ المكشوف وإصلاحه بطبقة مناسبة غنية بالزنك. يقوم اللحام أيضًا بإزالة الزنك من المنطقة الساخنة ويتطلب إصلاحًا غنيًا بالزنك بعد اللحام.
يمكن أن يشمل التفتيش العناصر التالية:
يمكن توفير شهادات المواد وسجلات فحص الجلفنة لأوامر المشروع. ويمكن أيضًا ترتيب فحص طرف ثالث عند الحاجة.
لا يحتوي فولاذ القناة السوداء على طبقة حماية من التآكل من الزنك ويتطلب عادةً طلاءًا أو طبقة حماية أخرى للاستخدام الخارجي. يتلقى فولاذ القناة المجلفن بالغمس الساخن طلاء الزنك أثناء معالجة المصنع، مما يلغي الحاجة إلى عملية طلاء كاملة السطح منفصلة بعد التسليم.
بالنسبة للهياكل الداخلية الجافة، قد تكون القناة السوداء كافية عندما تسمح بها مواصفات المشروع. بالنسبة للهياكل الخارجية أو المعرضة للرطوبة، يجب تحديد نظام الحماية من التآكل المطلوب مع القسم الهيكلي.
يمكن أن تشمل الطلبات المخصصة القطع بطول ثابت، والتثقيب، والحفر، والثني، والشطف، والطحن وغيرها من عمليات المعالجة وفقًا للرسومات.
بالنسبة لطلبات التصدير، يمكن تجميع فولاذ القناة وتقويته للنقل البحري. يمكن استخدام الحماية المقاومة للرطوبة أثناء الشحن والتخزين لتقليل أضرار المناولة ومخاطر الصدأ الأبيض.
تقوم Rongheng بتوريد منتجات الصلب من Tianjin Daqiuzhuang ويمكنها الجمع بين أحجام القنوات القياسية والقطع ذو الطول الثابت والتصنيع الخاص بالمشروع.
الأحجام المدرجة الشائعة هي 6# و8# و10# و12# و14#a و16#a. يمكن مناقشة أقسام أ/ب الأخرى وفقًا للرسومات والمتطلبات.
الأطوال القياسية هي 6 م، 9 م و 12 م. يمكن توفير الأطوال الثابتة وفقًا لمتطلبات الطلب.
يستخدم Q235B بشكل شائع في التصنيع الهيكلي التقليدي. يتمتع Q355B بقوة مادية أعلى ويستخدم عندما يتطلب الحساب الهيكلي درجة قوة أعلى.
يمكن تحديد المتطلبات القياسية كطلاء زنك متوسط يبلغ ≥85 ميكرومتر، مع حد أدنى محلي ≥65 ميكرومتر وطلاء نهائي ≥45 ميكرومتر. يمكن تحديد الطلاءات التي تبلغ ≥100 ميكرومتر للتعرض للتآكل الشديد.
نعم. يمكن ترتيب عمليات القطع والتثقيب والحفر ذات الطول الثابت قبل الجلفنة وفقًا للرسومات. يتطلب القطع أو اللحام بعد الجلفنة إصلاحًا غنيًا بالزنك في المنطقة المصابة.
نعم. إنه مخصص للتطبيقات التي يتعرض فيها الفولاذ للرطوبة أو التآكل الجوي. يجب تحديد متطلبات طلاء الزنك وفقًا للبيئة الفعلية.
نعم. وتشمل التطبيقات المدرجة الدعامات الكهروضوئية المثبتة على الأرض والقواعد وإطارات المعدات. يجب تحديد حجم القناة ودرجة الفولاذ وطلاء الزنك وفقًا للمتطلبات الهيكلية والبيئية للمشروع.
يمكن توفير شهادات المواد وسجلات فحص الجلفنة ووثائق الجودة الأخرى المتفق عليها. ويمكن أيضًا تنسيق التفتيش من طرف ثالث عند الحاجة.
