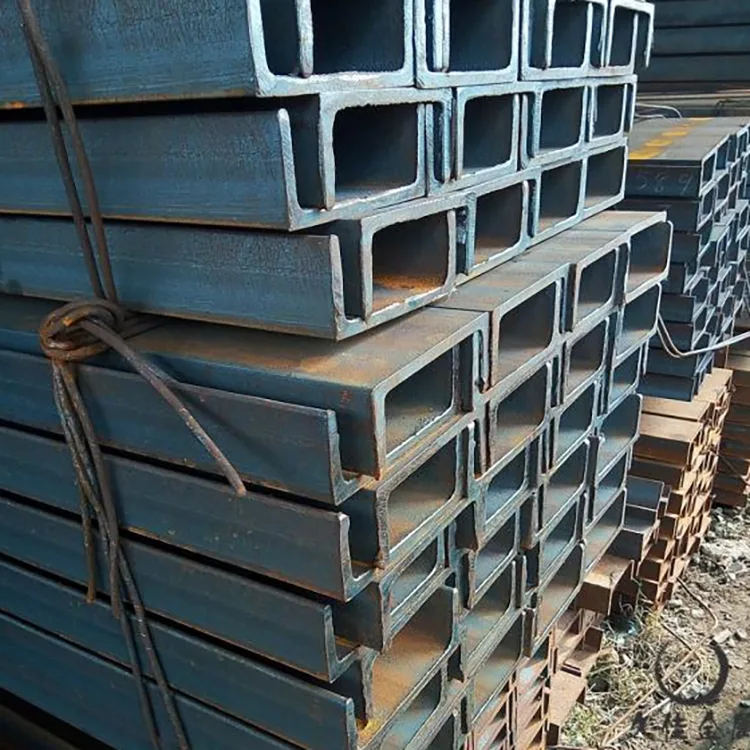

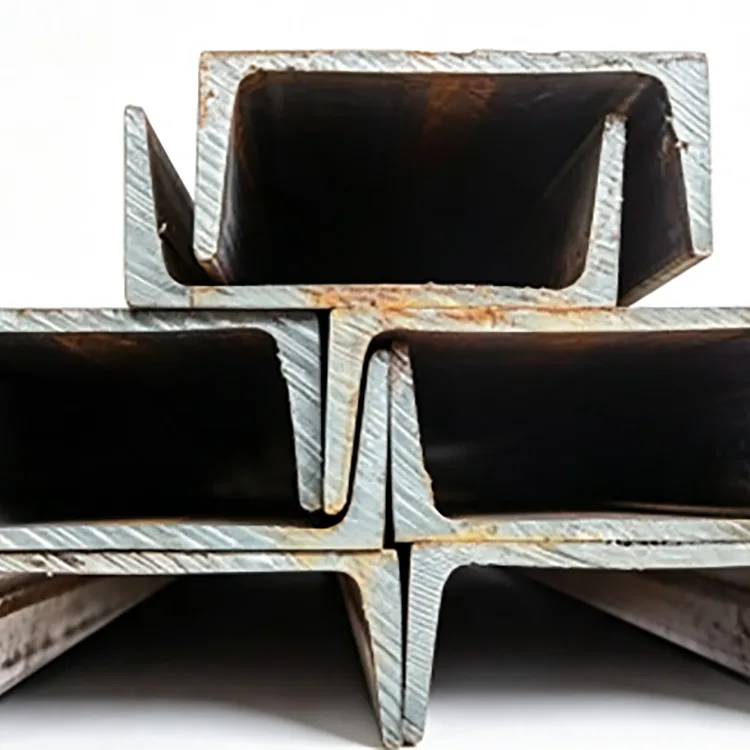

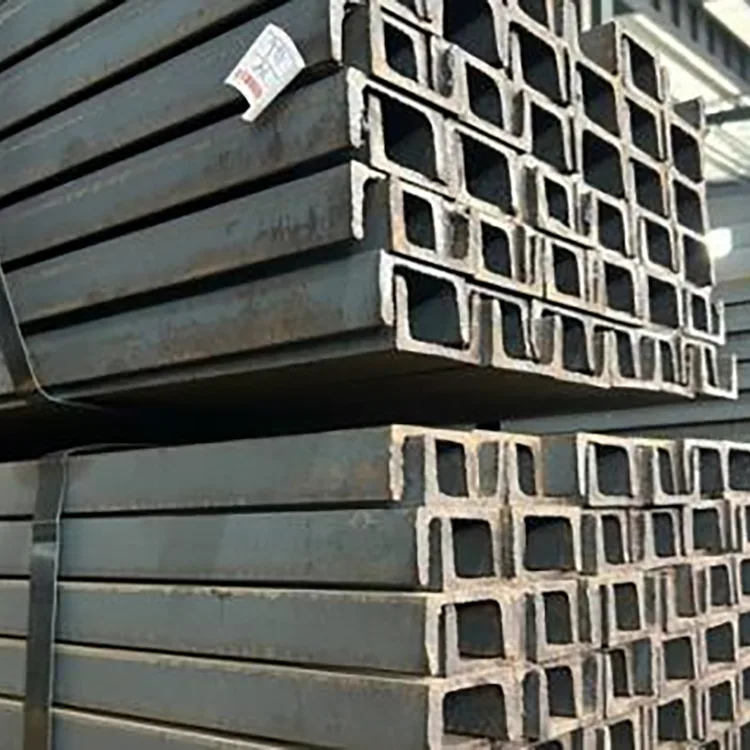

القناة الفولاذية المدرفلة على الساخن هي عبارة عن قسم فولاذي هيكلي مفتوح مزود بشبكة وشفتين تشكل شكل U. يتم إنتاجه بواسطة قضبان فولاذية مدرفلة على الساخن بدلاً من ثني الشريط المسطح أو لحام الألواح المنفصلة.
يوفر القسم الملفوف على شكل حرف U شبكة للعمق الهيكلي والفلنجات لتوصيل اللوحات والأقواس والمكونات الأخرى. يتم استخدامه بشكل شائع للدعامات الهيكلية وقواعد المعدات والإطارات والأقواس والأعمال الفولاذية المصنعة.
توفر Rongheng قنوات الصلب المدرفلة على الساخن Q235B وQ355B في المقاطع العادية من 5# إلى 40#، بأطوال قياسية تبلغ 6 م، 9 م و12 م. يتوفر القطع المخصص والتصنيع المتفق عليه لأوامر المشروع.
| مقاس | الارتفاع (مم) | عرض الساق (مم) | سمك الويب (مم) | الوزن (كجم/م) | درجة | الطول (م) |
|---|---|---|---|---|---|---|
| 5 # | 50 | 37 | 4.5 | 5.44 | س235ب / س355ب | 6 / 9 / 12 |
| 8 # | 80 | 43 | 5.0 | 8.04 | س235ب / س355ب | 6 / 9 / 12 |
| 10 # | 100 | 48 | 5.3 | 10.00 | س235ب / س355ب | 6 / 9 / 12 |
| 12 # | 120 | 53 | 5.5 | 12.06 | س235ب / س355ب | 6 / 9 / 12 |
| 14# | 140 | 58 | 6.0 | 14.53 | س235ب / س355ب | 6 / 9 / 12 |
| 16 # | 160 | 63 | 6.5 | 17.24 | س235ب / س355ب | 6 / 9 / 12 |
| 20 # | 200 | 73 | 7.0 | 22.63 | س235ب / س355ب | 6 / 9 / 12 |
| 25 # | 250 | 78 | 7.5 | 27.41 | س235ب / س355ب | 6 / 9 / 12 |
نطاق العرض العادي يغطي 5#–40#. ويمكن مناقشة أقسام أخرى للمتطلبات الخاصة بالمشروع.
س235بيستخدم بشكل شائع في التصنيع الهيكلي العام، ودعم المعدات، والدرابزين، والإطارات وغيرها من أعمال الفولاذ التقليدية.
س355بيوفر قوة إنتاج محددة أعلى ويمكن اختياره عندما يتطلب التصميم الهيكلي قوة مادية أكبر، بما في ذلك الدعامات الأثقل والمعدات المطلوبة أو تطبيقات البنية التحتية.
يجب اختيار درجة الفولاذ مع حجم القناة والحمل الهيكلي. درجة القوة الأعلى لا تجعل القسم الأصغر حجمًا مناسبًا من الناحية الهيكلية.
يتم تشكيل القناة مباشرة من خلال الدرفلة على الساخن:
الخام الصلب ← التسخين ← الدرفلة الخشنة ← الدرفلة المتوسطة ← الدرفلة النهائية ← التحجيم ← الاستقامة ← القطع ← الفحص ← التجميع
يمر البليت عبر سلسلة من اللفات التي تعمل تدريجيًا على إنشاء الشبكة وعرض الحافة وأبعاد القسم الإجمالية. بعد التدحرج، يتم فحص القناة للتأكد من أبعادها واستقامتها وحالة السطح.
يجب اختيار القسم من المتطلبات الهيكلية الفعلية وليس من الحجم أو الوزن وحده.
بالنسبة للمشتريات، يفضل رقم القسم المحدد الموضح في الرسم الهيكلي أو جدول الصلب على الوصف العام مثل "قناة الصلب الثقيلة".
يتم إنتاج القناة المدرفلة على الساخن والقناة المشكلة على البارد من خلال عمليات مختلفة ولا ينبغي اختيارها فقط من خلال الارتفاع الاسمي.
| غرض | قناة المدرفلة على الساخن | قناة مشكلة على البارد |
|---|---|---|
| إنتاج | توالت من قضبان الصلب الساخنة | يتم تشكيلها عن طريق ثني الشريط الفولاذي |
| الاستخدام النموذجي | تصنيع هيكلي وأثقل | تأطير خفيف وأقسام أرق |
| قسم | قسم ملفوف على شكل حرف U | الملف الشخصي عازمة على البارد |
يجب التحقق من هندسة القسم وسمكه والقدرة الهيكلية المحسوبة قبل استبدال نوع واحد بالآخر.
تعتبر كل من القناة الفولاذية المدرفلة على الساخن والعارضة I من الأقسام الهيكلية، ولكنها تخدم متطلبات أقسام مختلفة.
عادةً ما يتم اختيار الشعاع I لتطبيقات الشعاع حيث يكون قسمه على شكل I مطلوبًا. غالبًا ما تكون القناة ملائمة للدعامات وقواعد المعدات والأقواس والإطارات المصنعة لأنه يمكن توصيل المكونات بشبكتها وفلنجاتها.
يجب أن يتبع القسم الهيكلي المحدد رسم المشروع بدلاً من تغييره فقط بسبب توفر قسم آخر بسهولة أكبر.
يتم استخدامه في البناء والتصنيع الصناعي ودعم الآلات ومشاريع البنية التحتية.
يمكن توفيره كأطوال مستقيمة قياسية أو معالجته وفقًا لرسومات المشروع.
بالنسبة للتصنيع المتكرر، يمكن أن تقلل المقاطع المقطوعة مسبقًا والمُشكَّلة آليًا من أعمال التحضير في موقع التثبيت.
يتم توفير المنتج القياسي في حالة سوداء مدرفلة على الساخن مع قشور مطحنة وبدون طبقة حماية من التآكل. اعتمادًا على التطبيق، يمكن بعد ذلك طلاء الفولاذ المُصنع أو طلاءه بالمسحوق أو جلفنته بالغمس الساخن.
عندما تكون الجلفنة بالغمس الساخن مطلوبة، يجب عمومًا إكمال أعمال القطع والحفر الرئيسية قبل الجلفنة بحيث يتلقى المكون النهائي المعالجة السطحية المحددة.
يغطي فحص الجودة درجة الفولاذ وأبعاد القسم والاستقامة وحالة السطح وإمكانية التتبع.
تعتبر قشور الطحن الداكنة سمة طبيعية للفولاذ المدرفل على الساخن ويجب تمييزها عن التآكل النشط ذو اللون الأحمر والبني أو عيوب السطح غير المقبولة.
يمكن توفير شهادات المواد وسجلات الفحص المتفق عليها مع أوامر المشروع. ويمكن أيضًا ترتيب التفتيش من طرف ثالث عندما يتطلب العقد ذلك.
السطح الأسود المدلفن على الساخن ليس نظام حماية من التآكل.
بالنسبة للتطبيقات الداخلية الجافة، يمكن استخدام القناة غير المعالجة حيثما تسمح مواصفات المشروع بذلك. تتطلب البيئات الخارجية والرطبة نظام طلاء وقائي مناسب.
يمكن استخدام الجلفنة بالغمس الساخن عند الحاجة إلى الحماية من التآكل على المدى الطويل. يجب اختيار العلاج النهائي وفقًا لبيئة التشغيل وتسلسل التصنيع.
لبناء المصانع الصناعية، تم توفير قنوات الصلب المدرفلة على الساخن Q235B 10# و12# و16# للدعم الهيكلي والأعضاء المتعلقة بالسقف وتعزيز الجدران. يتطلب سجل المشروع المُزود أبعادًا متسقة وموادًا مستقيمة للتصنيع.
بالنسبة لتصنيع الآلات، يمكن استخدام أقسام القنوات 20# و25# لقواعد المعدات، ودعامات النقل والإطارات المصنعة حيث يتطلب التصميم الهيكلي قسمًا أكبر.
تقع سلسلة التوريد الخاصة بشركة Rongheng في مدينة Tianjin Daqiuzhuang، مما يوفر إمكانية الوصول إلى توريد الفولاذ الهيكلي والمعالجة والخدمات اللوجستية الإقليمية.
تتوفر القنوات الفولاذية المدرفلة على الساخن Q235B وQ355B في المقاطع العادية من 5# إلى 40#، بأطوال قياسية 6 م، 9 م و12 م. يمكن تنسيق القطع المخصص والتصنيع المتفق عليه لأوامر المشروع.

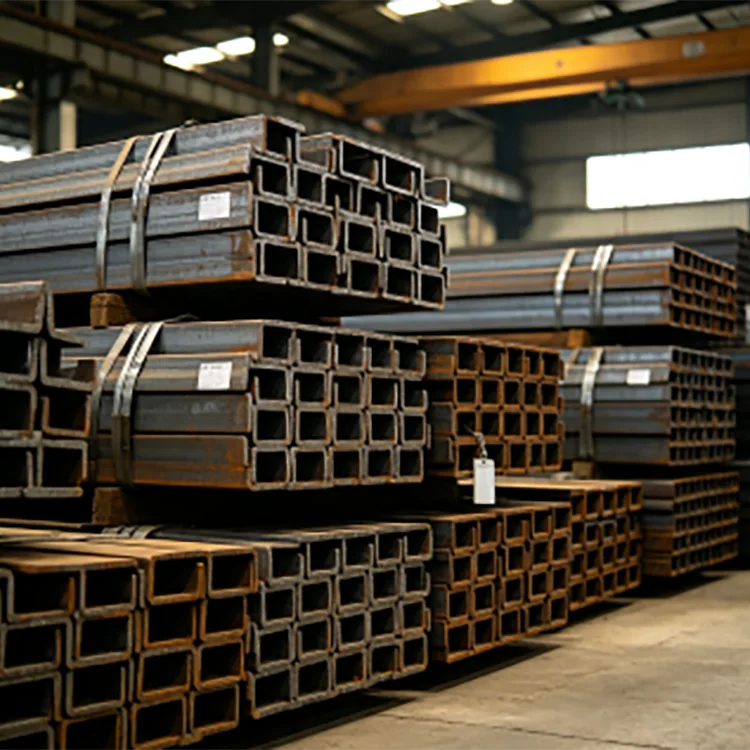

بالنسبة لشحنات التصدير، يمكن تجميع فولاذ القناة وإعداده لتحميل الحاويات والنقل لمسافات طويلة. يمكن توفير شهادات المواد وسجلات التفتيش وفقًا لعقد الشراء.
بالنسبة لمقاطع الفولاذ التي يغطيها المعيار الوطني الصيني، يظل GB/T 706-2016 ساريًا اعتبارًا من سبتمبر 2026. وقد تم إصدار GB/T 706-2026 وسيدخل حيز التنفيذ في 1 ديسمبر 2026، ليحل محل إصدار 2016.
بالنسبة للطلبات المقدمة قبل دخول المعيار الجديد حيز التنفيذ، يجب تأكيد الإصدار المطبق في عقد الشراء ووثائق المشروع.
يتم استخدامه للدعم الهيكلي، وقواعد المعدات، وإطارات المصانع، ومكونات المستودعات، وهياكل الآلات، وأعمال الصلب البلدية وتجميعات الصلب المصنعة.
يتم إنتاج القناة المدرفلة على الساخن من القضبان الساخنة من خلال الدرفلة، في حين يتم إنتاج القناة المشكلة على البارد عن طريق ثني شريط الفولاذ. لديهم خصائص قسم مختلفة ولا ينبغي استبدالها دون التحقق من المتطلبات الهيكلية.
رقم Q355B لديه قوة محددة أعلى، ولكن الدرجة المطلوبة تعتمد على التصميم الهيكلي. إن المادة ذات القوة العالية لا تجعل القناة ذات الحجم الأصغر مناسبة تلقائيًا.
نطاق العرض العادي يغطي 5#–40#. تتضمن الأقسام المشتركة المدرجة 5# و8# و10# و12# و14# و16# و20# و25#.
الأطوال القياسية هي 6 م، 9 م و 12 م. يمكن ترتيب القطع المخصص لمتطلبات المشروع.
نعم. يمكن ترتيب عمليات القطع والحفر واللكم والشطف والطحن وغيرها من عمليات التصنيع المتفق عليها بطول ثابت وفقًا للرسومات.
نعم. يمكن تصنيع قناة الفولاذ أولاً ثم جلفنتها بالغمس الساخن عندما تكون الحماية من التآكل مطلوبة للخدمة الخارجية أو الرطبة.
لا. إن قشور الطاحونة الداكنة هي نتيجة طبيعية للدرفلة على الساخن. وينبغي تمييزه عن التآكل الأحمر والبني والشقوق والتصفيحات وغيرها من العيوب السطحية غير المقبولة.
يجب اختيار القسم وفقًا للامتداد والحمل وظروف الدعم واتجاه التحميل والانحراف المسموح به. الرسم الهيكلي أو الجدول الزمني للصلب هو الأساس الأكثر موثوقية للشراء.
نعم. يمكن استخدامه لإطارات دعم الطاقة الشمسية المناسبة وقواعد المعدات والهياكل المساعدة حيث يتوافق قسم القناة مع تصميم المشروع.
يمكن استخدام هذه الأقسام الأكبر حجمًا في التصنيع الثقيل، لكن الاختيار النهائي يعتمد على وزن المعدات ونقاط الدعم والاهتزاز والمتطلبات الهيكلية.
يمكن مناقشة الدرجات الدولية لطلبات التصدير. يجب التأكد من التركيب الكيميائي والخواص الميكانيكية ومتطلبات إصدار الشهادات قبل الإنتاج.
يمكن توفير شهادات المواد وسجلات الفحص ومستندات الجودة الأخرى المتفق عليها وفقًا للطلب. ويمكن أيضًا ترتيب فحص طرف ثالث عند الحاجة.
