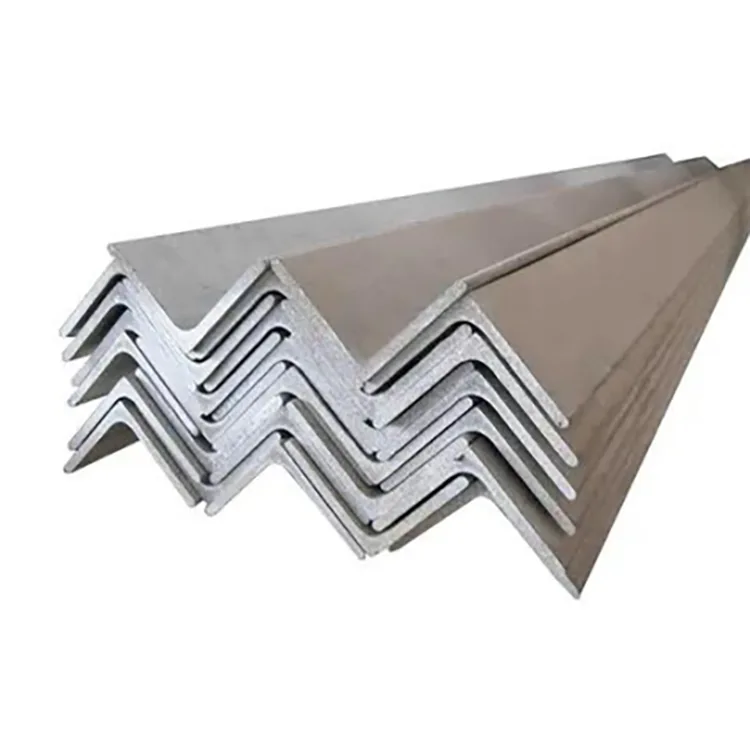

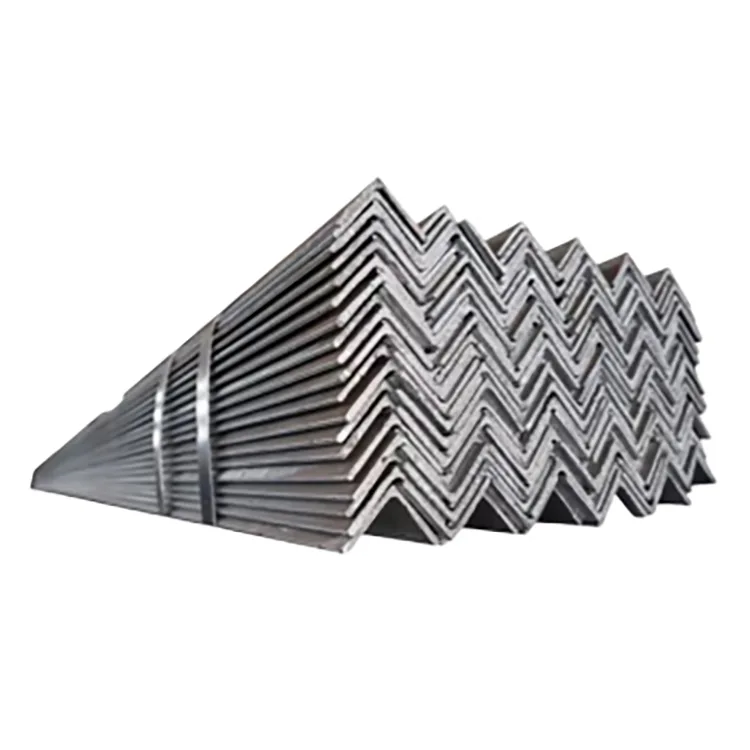

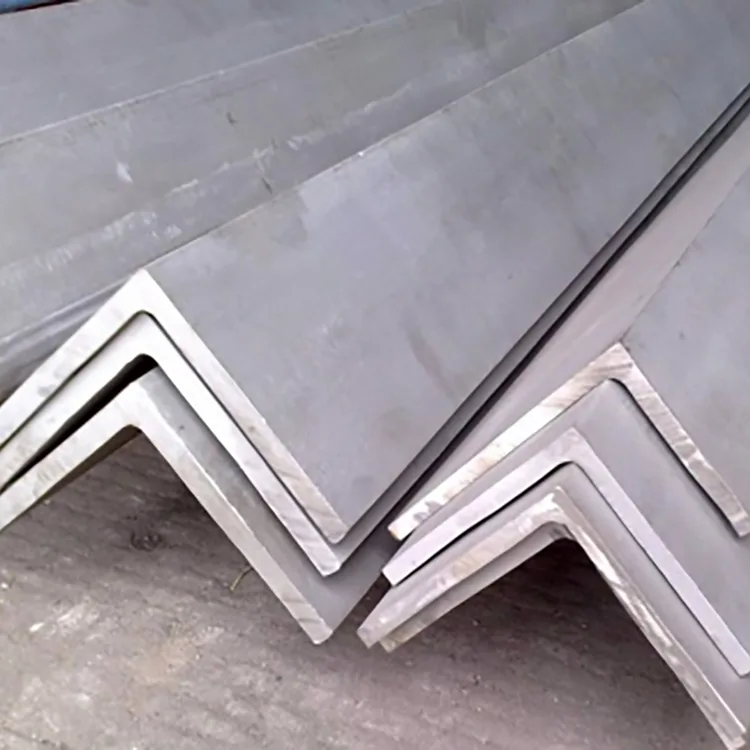

الزاوية الفولاذية المجلفنة بالغمس على الساخن مصنوعة من فولاذ الزاوية الهيكلية الكربونية المدرفلة على الساخن ومغطاة بالزنك بعد تشكيل القسم والتصنيع المطلوب. وهي متوفرة بزوايا متساوية وغير متساوية، مع درجات الفولاذ Q235B وQ355B.
الزاوية المتساوية لها ساقان بنفس العرض. الزاوية غير المتساوية لها عرض أرجل مختلف للتطبيقات التي يتطلب فيها التوصيل أو ترتيب الحمل أبعاد تحمل مختلفة.
| منتج | زاوية الصلب المجلفن بالغمس الساخن |
| المواد الأساسية | س235ب، س355ب |
| حساب تعريفي | زاوية متساوية / زاوية غير متساوية |
| الحجم المشترك | 20 × 20 مم – 200 × 200 مم |
| سماكة | 2.0-20 ملم |
| الطول القياسي | 6 م / 9 م / 12 م |
| طول مخصص | قطع بطول ثابت متاح |
| طلاء الزنك | عادة 60-120 ميكرومتر |
| طلاء أعلى | 150-200 ميكرومتر |
| سطح | مجلفن بالغمس الساخن، رمادي فضي |
| يعالج | القطع واللكم والحفر والثني والشطف والطحن وغيرها من التصنيع المتفق عليه |
| مرجع الصلب الهيكلي | جيجابايت/ت 706 |
| مرجع الجلفنة | جيجابايت/ت 13912-2020 |
| قوة الشد | ما يقرب من 375-500 ميجا باسكال، حسب الدرجة والمواصفات |
يمكن تحديد معايير ASTM أو EN أو غيرها من معايير السوق الوجهة عندما يطلبها المشروع.
س235بيستخدم عادة لإطارات الدعم، والدرابزين، ودعم المعدات، وهياكل المستودعات وتصنيع الصلب العام.
س355بيوفر قوة مادية أعلى للتطبيقات ذات الأحمال الأعلى أو الامتدادات الأكبر أو المتطلبات الهيكلية الأكثر تطلبًا.
يجب اختيار درجة الفولاذ مع حجم الزاوية والسمك والامتداد والحمل وتصميم التوصيل.
تتم معالجة زاوية الفولاذ وتجهيز سطحها قبل غمرها في الزنك المنصهر عند درجة حرارة 450-460 درجة مئوية تقريبًا.
تسلسل الإنتاج:
زاوية الفولاذ المدرفلة على الساخن ← الفحص الوارد ← الاستقامة ← القطع / التصنيع ← إزالة الشحوم ← التخليل ← الشطف ← التدفق ← التجفيف ← الجلفنة بالغمس الساخن ← التبريد ← التخميل ← التسوية النهائية والتحجيم ← فحص طلاء الزنك ← الفحص النهائي ← التعبئة.
يزيل التخليل الصدأ وقشور الطحن بحيث يمكن أن يتشكل طلاء الزنك بشكل صحيح على السطح الفولاذي.
| بيئة | اتجاه الطلاء |
| التعرض العادي في الهواء الطلق | 60-120 ميكرومتر |
| بيئة خارجية رطبة | يمكن تحديد زيادة الطلاء |
| التعرض للملح الساحلي | ويمكن تحديد 150-200 ميكرومتر |
| التآكل الكيميائي أو الشديد | متطلبات الطلاء الخاصة بالمشروع |
يجب ذكر متطلبات الطلاء في أمر الشراء بدلاً من تحديد "المجلفن بالغمس الساخن" فقط. على سبيل المثال:س355ب / 100 × 100 × 8 مم / 12 م / مجلفن بالغمس الساخن / 150-200 ميكرومتر.
| طلب | الاستخدام النموذجي |
| الأنظمة الكهروضوئية | المكونات الداعمة والأقواس وإطارات التثبيت والهياكل المساعدة |

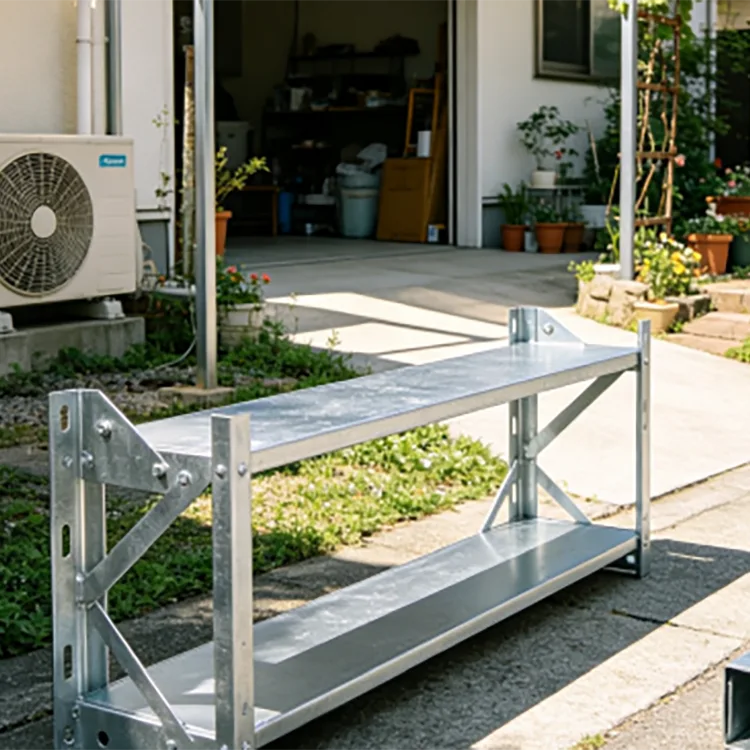

| البنية التحتية البلدية | الدرابزين ودعامات السياج والهياكل الفولاذية الخارجية |
| جدران ستائرية | الأقواس وأعضاء الدعم ومكونات الاتصال |

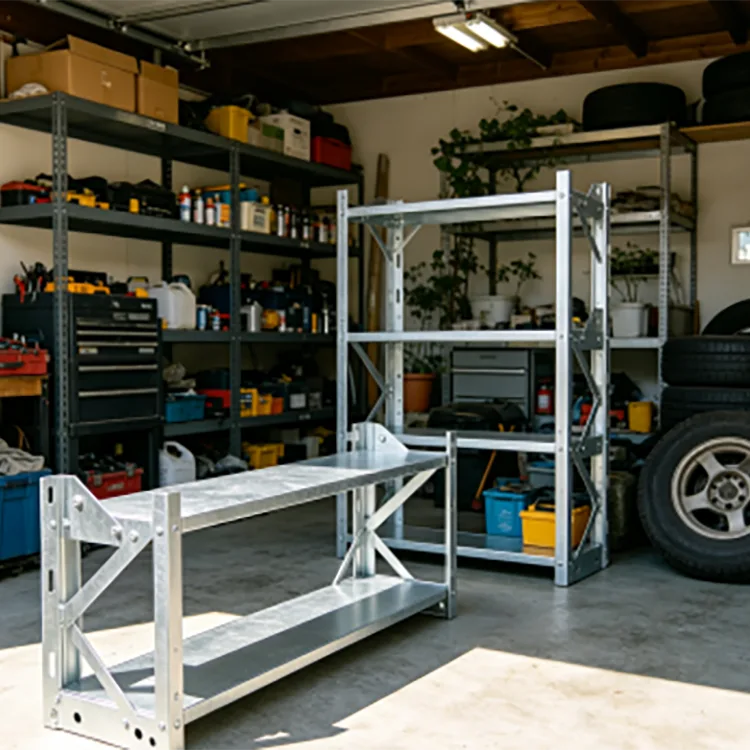

| المستودعات | إطارات الرف وقواعد المعدات والتعزيز الهيكلي |
| النباتات الصناعية | دعامات الأنابيب وأقواس المعدات وهياكل الدعم الخارجية |
| زراعة | إطارات الدفيئة ودعامات السياج وهياكل المعدات |
يمكن ترتيب القطع ذو الطول الثابت، واللكم، والحفر، والثني، والميلا والطحن وفقًا للرسومات.
بالنسبة للمكونات المصنعة، يمكن إكمال القطع الرئيسي ومعالجة الثقب قبل الجلفنة بحيث يتلقى الجزء النهائي حماية الزنك بعد المعالجة.
إذا تم إجراء القطع أو الحفر أو اللحام بعد الجلفنة، فيجب تنظيف وإصلاح الفولاذ المكشوف أو المنطقة المتضررة بالحرارة بطبقة مناسبة غنية بالزنك.
يغطي الفحص كلا من الفولاذ الأساسي والطلاء المجلفن.
يمكن توفير شهادات المواد وسجلات فحص الجلفنة لأوامر المشروع. ويمكن أيضًا ترتيب فحص طرف ثالث عند الحاجة.
لا يحتوي الفولاذ ذو الزاوية السوداء على طلاء الزنك ويتطلب عادةً طلاءًا أو نظامًا آخر للحماية من التآكل للاستخدام الخارجي.
يتم طلاء الفولاذ المجلفن بالغمس الساخن في المصنع قبل الشحن، مما يلغي الحاجة إلى عملية طلاء منفصلة لكامل السطح في موقع التثبيت.
بالنسبة للتطبيقات الداخلية الجافة، قد يكون الفولاذ ذو الزاوية السوداء كافيًا حيثما تسمح به مواصفات المشروع. بالنسبة للهياكل الخارجية أو المعرضة للرطوبة، يجب تحديد متطلبات الحماية من التآكل مع درجة الصلب وقسمه.
زاوية فولاذيةيوفر ساقين متعامدين ويستخدم بشكل شائع للأقواس والأقواس والإطارات وأعضاء الاتصال.
شريط مسطحيوفر سطحًا مستوًا واحدًا ويستخدم للأشرطة والألواح والتعزيزات ومكونات التوصيل المسطحة الأخرى.
قناة الصلبيحتوي على قسم مفتوح أعمق ويستخدم بشكل عام عندما يتطلب الأمر عمقًا أكبر للقسم للدعم الهيكلي.
يعتمد الاختيار على التحميل وطريقة الاتصال والمساحة المتوفرة وخصائص القسم المطلوبة.
تم توفير الفولاذ المجلفن ذو الزوايا مقاس 40 × 40 مم و50 × 50 مم لتطبيقات دعم الطاقة الكهروضوئية على الأسطح السكنية والتجارية. تم تخصيص المادة بحماية متزايدة من الزنك للتعرض الخارجي.
تم توفير الفولاذ المجلفن ذو الزاوية القياسية بطول 6 أمتار لأعمال دعم الدرابزين والسياج. تم تسليم المادة بالطول المطلوب والتحقق من أبعاد القسم قبل التثبيت.
تم توفير فولاذ زاوية مجلفن مطلي بالزنك بقطر 200 ميكرومتر لهياكل دعم المعدات الخارجية في بيئة صناعية ساحلية ذات هواء مملوء بالملح وتعرض للمواد الكيميائية الخفيفة.
يمكن توفير زاوية الصلب المجلفن بالغمس الساخن بأطوال قياسية 6 م، 9 م، 12 م أو قطعها حسب أبعاد المشروع. يمكن ترتيب الزوايا المتساوية وغير المتساوية وطلاءات الزنك المحددة والمكونات المصنعة وفقًا للرسومات.

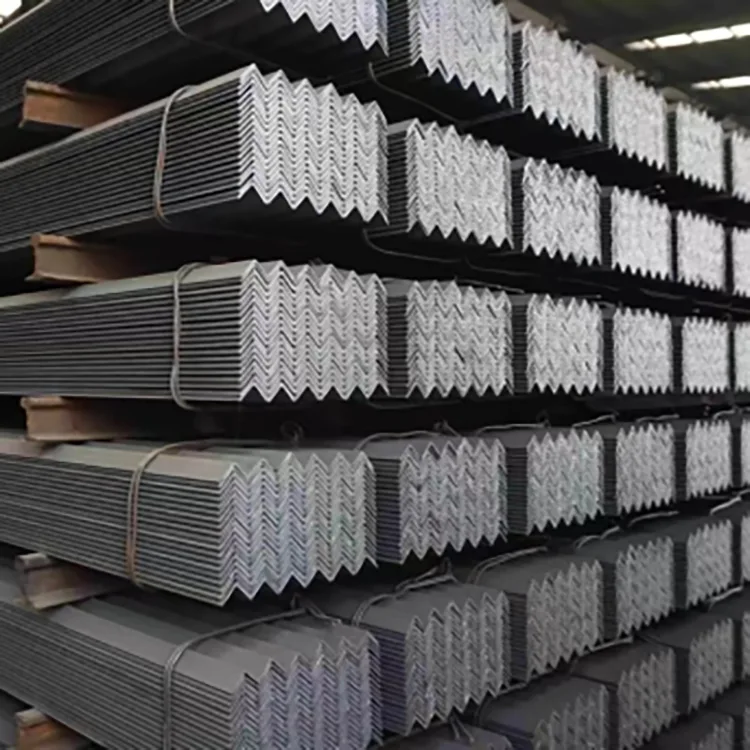

بالنسبة لشحنات التصدير، يتم تجميع الزوايا الفولاذية وتعزيزها للنقل البحري. يمكن استخدام التغليف المقاوم للرطوبة لتقليل أضرار المناولة ومخاطر الصدأ الأبيض أثناء النقل والتخزين.
يجب أن تتضمن مواصفات الشراء ما يلي:
درجة الفولاذ + نوع الزاوية + أبعاد الساق + السُمك + الطول + طلاء الزنك + متطلبات التصنيع.
مثال:
س235ب / زاوية متساوية / 50 × 50 × 5 مم / 6 م / مجلفن بالغمس الساخن / طلاء زنك محدد / مثقوب مسبقًا حسب الرسم.
بالنسبة لأوامر المشروع، يمكن توفير الرسومات للقطع ذو الطول الثابت ومواضع الثقب ومتطلبات التصنيع الأخرى.
تقوم Rongheng بتوريد منتجات الصلب من Tianjin Daqiuzhuang، مع إمكانية الوصول إلى الفولاذ المدلفن على الساخن والجلفنة وموارد معالجة الصلب النهائية.
يمكن تنسيق طلبات الفولاذ ذات الزاوية القياسية وطلبات المشروع مع القطع والتصنيع والجلفنة والفحص وتغليف التصدير وفقًا للمواصفات المطلوبة.
نعم. يمكن توفير كل من أقسام الزوايا المتساوية وغير المتساوية وفقًا للحجم ومتطلبات المشروع.
تتراوح الأحجام الشائعة من حوالي 20 × 20 مم إلى 200 × 200 مم، بسماكة 2-20 مم. ويمكن مناقشة أحجام أخرى وفقا للمواصفات المطلوبة.
الأطوال القياسية هي 6 م، 9 م و 12 م. القطع ذو الطول الثابت متاح.
نطاق طلاء الزنك الشائع هو 60-120 ميكرومتر. يمكن تحديد متطلبات طلاء أعلى تتراوح من 150 إلى 200 ميكرومتر للبيئات الخارجية الصعبة.
نعم. يجب أن تحدد المشاريع الساحلية طلاء الزنك حسب التعرض للملح. يمكن اعتبار طبقة أعلى مثل 150-200 ميكرومتر لتعرض أقوى.
نعم. يمكن إتمام عمليات القطع والتثقيب والحفر والتصنيع الأخرى ذات الطول الثابت قبل الجلفنة وفقًا للرسومات.
يزيل اللحام طبقة الزنك حول المنطقة الساخنة. بعد اللحام، يجب تنظيف المنطقة المصابة وإصلاحها بطبقة مناسبة غنية بالزنك.
نعم. ويمكن استخدامه للدعائم الكهروضوئية المحددة والأقواس وإطارات التثبيت والهياكل المساعدة. يجب أن يتطابق القسم وطلاء الزنك مع تصميم المشروع وظروف التعرض.
يستخدم Q235B عادة للتطبيقات الهيكلية والدعم التقليدية. يتم استخدام Q355B حيث تكون هناك حاجة إلى قوة مادية أعلى. يجب أن يتبع الاختيار النهائي التصميم الهيكلي.
يمكن توفير شهادات المواد وسجلات فحص الجلفنة وفقًا للطلب. ويمكن أيضًا ترتيب فحص طرف ثالث عند الحاجة.
