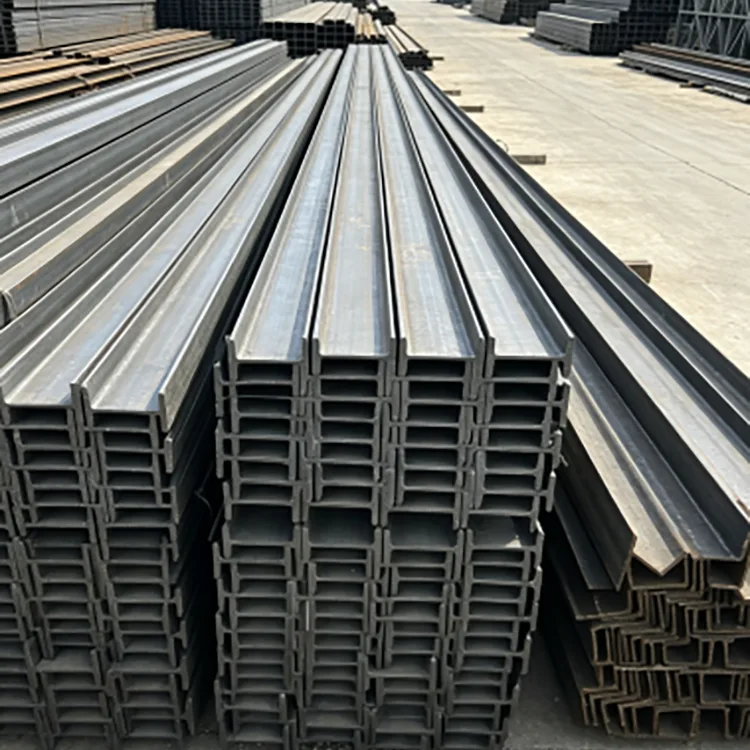

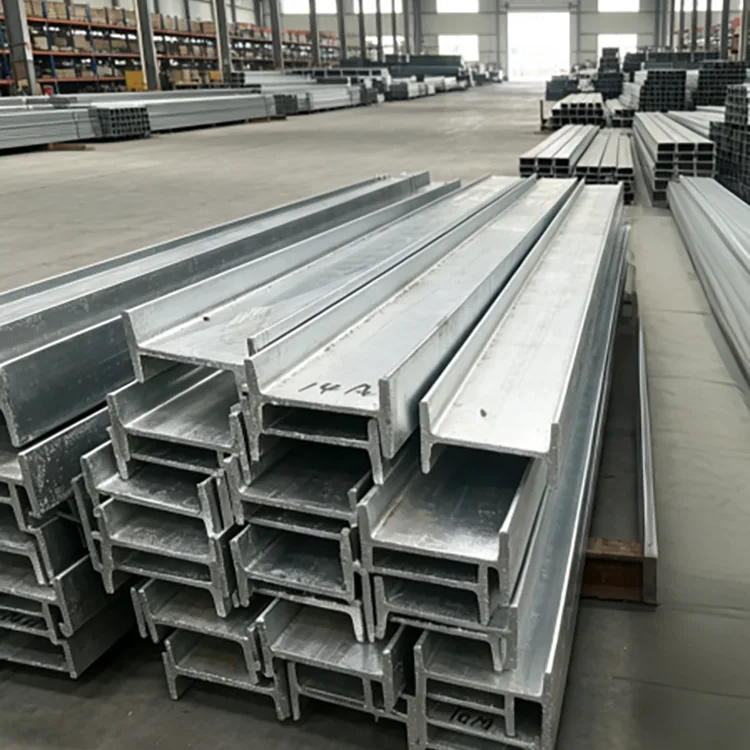

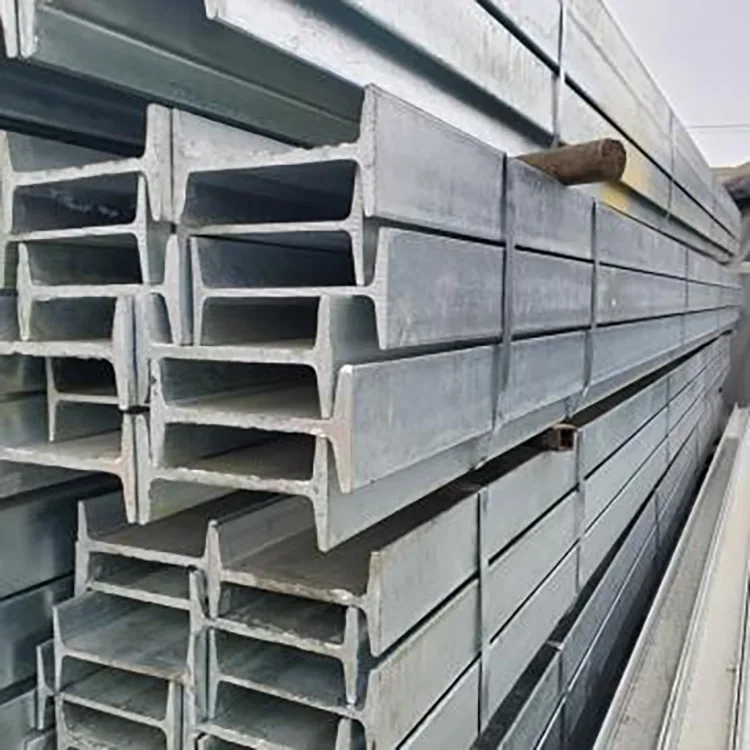

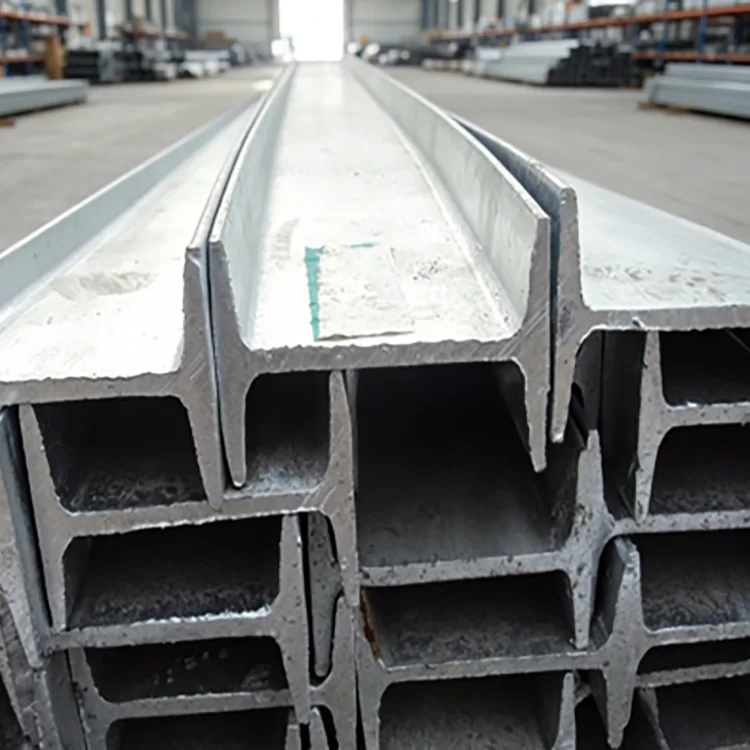

إن الشعاع I المجلفن بالغمس الساخن عبارة عن شعاع فولاذي مقطع على شكل I مدلفن على الساخن ومنتهي بطبقة من الزنك من خلال الجلفنة بالغمس الساخن. يوفر القسم على شكل حرف I مقاومة هيكلية من خلال شبكته وحوافه، بينما يوفر السطح المجلفن الحماية من التآكل للأعمال الفولاذية المكشوفة.
توفر Rongheng عوارض I مجلفنة في Q235B وQ355B، بأحجام مشتركة من 10# إلى 63#، وأطوال قياسية تبلغ 6 أمتار، و9 أمتار، و12 مترًا، وأطوال مخصصة من حوالي 2 إلى 19 مترًا. يمكن ترتيب القطع والحفر والشطف والتقويم والطحن وإزالة الأزيز قبل الجلفنة وفقًا لرسومات المشروع.
| غرض | مواصفة |
|---|---|
| منتج | شعاع I مجلفن بالغمس الساخن |
| القسم الأساسي | شعاع أنا المدرفلة على الساخن |
| درجة الصلب | Q235B، Q355B |
| المعيار الصيني | GB/T 706-2016 قابل للتطبيق حاليًا |
| معيار جديد | GB/T 706-2026، اعتبارًا من 1 ديسمبر 2026 |
| معيار الجلفنة | جيجابايت/ت 13912-2020 |
| مرجع دولي | ASTM A123/A123M-24 حيثما ينطبق ذلك |
| الحجم المشترك | 10#-63# |
| الطول القياسي | 6 م، 9 م، 12 م |
| طول مخصص | حوالي 2-19 م |
| طلاء الزنك المشترك | 85-120 ميكرومتر |
| زيادة طلاء الزنك | ما يقرب من 100-140 ميكرومتر حسب متطلبات المشروع |
| يعالج | القطع، الحفر، الميلا، استقامة، طحن، إزالة الأزيز |
بالنسبة لطلبات التصدير، يجب تأكيد معايير الفولاذ الهيكلي ومعايير الجلفنة وحجم القسم ودرجة الفولاذ وطلاء الزنك ومتطلبات المعالجة مقابل رسومات المشروع والعقد قبل الإنتاج.
تعد عوارض I وعوارض H بمثابة أقسام هيكلية مختلفة ولا ينبغي معاملتها على أنها قابلة للتبديل. تحتوي الحزم I التقليدية على ترتيب شفة أضيق وأسطح شفة داخلية مائلة، بينما تحتوي الحزم H بشكل عام على حواف أوسع وهندسة أقسام مختلفة.
عند الطلب، حدد العارضة من خلال قسمها وأبعادها والمعايير المطبقة بدلاً من استخدام المصطلح العام "العارضة الفولاذية" فقط. يجب على المورد مطابقة القسم المورد مع الرسم المعتمد قبل القطع والجلفنة.
التسلسل المفضل هو إكمال القطع والتصنيع المطلوب قبل الجلفنة بحيث يتلقى الفولاذ المعالج حماية من الزنك بعد التصنيع.
شعاع I المدرفلة على الساخن ← فحص المواد ← الاستقامة ← القطع والتصنيع ← إزالة الشحوم ← التخليل ← التدفق ← التجفيف ← الجلفنة بالغمس الساخن ← التبريد ← التشطيب ← فحص طلاء الزنك ← فحص الأبعاد ← التعبئة.
يتم غمر العضو الفولاذي في الزنك المنصهر عند درجة حرارة 450 درجة مئوية تقريبًا. يغطي طلاء الزنك الشبكة المكشوفة والفلنجات والحواف والأسطح الأخرى التي يمكن الوصول إليها.
بالنسبة للمقاطع الأكبر أو الأثقل، يجب التحقق من الاستقامة والأبعاد بعد الجلفنة لأن التسخين والتبريد يمكن أن يؤثر على الشكل الهندسي النهائي.
توفر Rongheng عادةً طلاءًا من الزنك يبلغ 85-120 ميكرومترًا، مع توفر ما يقرب من 100-140 ميكرومتر عند تحديد متطلبات طلاء أعلى.
| بيئة التطبيق | النظر في الطلاء |
|---|---|
| التعرض العادي في الهواء الطلق | 85-120 ميكرومتر |
| بيئة صناعية رطبة | يمكن تحديد متطلبات طلاء أعلى |
| البيئة الساحلية أو المليئة بالأملاح | زيادة تقييم الطلاء والتآكل |
| التعرض الكيميائي الشديد | التأكد من توافق الطلاء مع بيئة المشروع |
| الغمر المستمر بمياه البحر | لا تعتمد على الجلفنة الجوية القياسية وحدها |
يوفر طلاء الزنك الأكثر سمكًا كتلة زنك أكبر للتعرض للغلاف الجوي، ولكن يجب اختيار سمك الطلاء وفقًا للبيئة الفعلية ومتطلبات تآكل المشروع بدلاً من استخدامه كبديل لنظام كامل للتحكم في التآكل.
يتم استخدام Q235B للتطبيقات الهيكلية التقليدية حيث يلبي القسم المطلوب متطلبات الحمل والخدمة المحسوبة. يوفر Q355B قوة إنتاجية أعلى ويمكن تخصيصه للتطبيقات التي تتطلب قدرة هيكلية أعلى.
يجب اختيار درجة الفولاذ مع حجم الحزمة، والامتداد، والتحميل، وتصميم التوصيل. لا تعوض درجة القوة الأعلى تلقائيًا قسمًا أصغر حجمًا أو تصميمًا هيكليًا غير مناسب.
يمكن كتابة مواصفات الشراء الواضحة على النحو التالي:
Q355B / 25# I Beam / 12 م / مجلفن بالغمس الساخن / طلاء زنك محدد / قطع حسب الرسم.
حيثما أمكن، ينبغي الانتهاء من التصنيع قبل الجلفنة بالغمس الساخن. المعالجة المتاحة تشمل:
يساعد إكمال هذه العمليات قبل الجلفنة على توفير حماية الزنك للعضو المعالج. إذا تم القطع أو الحفر أو اللحام بعد الجلفنة، فإن المناطق المكشوفة أو المتضررة بالحرارة تحتاج إلى إصلاح مناسب.
بالنسبة لطلبات العوارض المجلفنة، يجب أن يغطي الفحص كلا من الفولاذ الأساسي والعضو المجلفن النهائي.
يمكن ترتيب شهادات المواد وسجلات فحص الجلفنة وبيانات فحص الأبعاد ووثائق فحص الطرف الثالث وفقًا لمتطلبات المشروع.
استخدم مشروع صناعي ساحلي مقاطع I مجلفنة بالغمس الساخن 10# و12# Q235B لأعضاء الدعم الهيكلي الخارجي. وبسبب الرطوبة العالية والهواء المحمل بالأملاح، حدد المشروع زيادة طلاء الزنك.
تم توريد الأعضاء المجلفنة بعد فحص الأبعاد والمعالجة المطلوبة. وفقًا لسجل المشروع المقدم، ظل الهيكل خاليًا من الصدأ أو تقشير الطلاء على نطاق واسع لمدة سبع سنوات واجتاز عمليات التفتيش الإشرافية المتكررة.
يتطلب مشروع كهروضوئي كبير مثبت على الأرض عوارض Q235B I لقواعد المعدات والهياكل الداعمة المعرضة للشمس والرياح والأمطار. تم تزويد العتبات بمعالجة بطول ثابت وجلفنة بالغمس الساخن حسب متطلبات المشروع.
وصلت الأجزاء المجلفنة جاهزة للتركيب الهيكلي، مما أدى إلى تجنب عملية طلاء منفصلة واسعة النطاق للموقع. تم اختيار المواصفات المجلفنة لمتطلبات عمر التصميم للمشروع البالغة 25 عامًا.
بالنسبة لطلبات التصدير، يجب التأكد من المعلومات التالية قبل الإنتاج:
تقع سلسلة التوريد الخاصة بشركة Rongheng في Tianjin Daqiuzhuang، مما يوفر إمكانية الوصول إلى الفولاذ المدلفن على الساخن والجلفنة وموارد معالجة الصلب النهائية.
بالنسبة لأحجام شعاع I القياسية، يمكن تنسيق العرض القائم على المخزون حيثما كان ذلك متاحًا. بالنسبة لأوامر المشروع، يمكن تنسيق عمليات القطع ذات الطول الثابت والمعالجة القائمة على الرسم والجلفنة والفحص وإعداد التصدير قبل الشحن.
تحتوي العوارض I عمومًا على حواف أضيق وأسطح شفة داخلية مائلة، بينما تحتوي العوارض H عمومًا على حواف أوسع وهندسة مقطعية مختلفة. وينبغي تحديدها من خلال تعيين القسم الدقيق وأبعاده بدلاً من استبدالها بناءً على المظهر فقط.
وتشمل الدرجات المشتركة Q235B وQ355B. يجب أن تتبع الدرجة المناسبة التصميم الهيكلي ومواصفات المشروع.
نطاق طلاء الزنك الشائع هو 85-120 ميكرومتر. يمكن مناقشة ما يقرب من 100-140 ميكرومتر للمشاريع التي تتطلب طلاءًا متزايدًا، وفقًا للمواصفات المعمول بها.
نعم. يمكن إتمام عمليات القطع والحفر والشطف والتسوية والطحن وإزالة الأزيز ذات الطول الثابت قبل الجلفنة وفقًا للرسومات.
نعم، ولكن يجب اختيار طلاء الزنك وفقًا للتعرض الفعلي. تتطلب البيئات الساحلية والمثقلة بالأملاح تقييمًا للتآكل أكثر من الظروف الداخلية والخارجية العادية. يتطلب الغمر المستمر بمياه البحر اتباع نهج منفصل للتحكم في التآكل.
ليس تلقائيا. يتطلب تغيير درجة الفولاذ تأكيدًا على أن المادة ذات القوة المنخفضة لا تزال تلبي الحمل الهيكلي وشروط الخدمة المطلوبة.
يمكن أن يؤثر التسخين والتبريد أثناء الجلفنة على أبعاد واستقامة الأجزاء الفولاذية، وخاصة المقاطع الأكبر حجمًا. ولذلك ينبغي فحص العوارض النهائية بعد الجلفنة.
نعم، لكن اللحام يزيل الزنك الموجود حول المنطقة الساخنة. يجب تنظيف المنطقة المتضررة وإصلاحها بطبقة مناسبة غنية بالزنك بعد اللحام. حيثما أمكن، يجب إكمال تفاصيل الاتصال قبل الجلفنة.
تشمل الأطوال القياسية 6 م و9 م و12 م. يمكن مناقشة الأطوال الثابتة من 2 إلى 19 مترًا تقريبًا وفقًا لمتطلبات الإنتاج والنقل.
اعتمادًا على المشروع، يمكن توفير شهادات المواد وسجلات فحص الجلفنة وبيانات فحص الأبعاد ومعلومات التعبئة ووثائق فحص الطرف الثالث.
