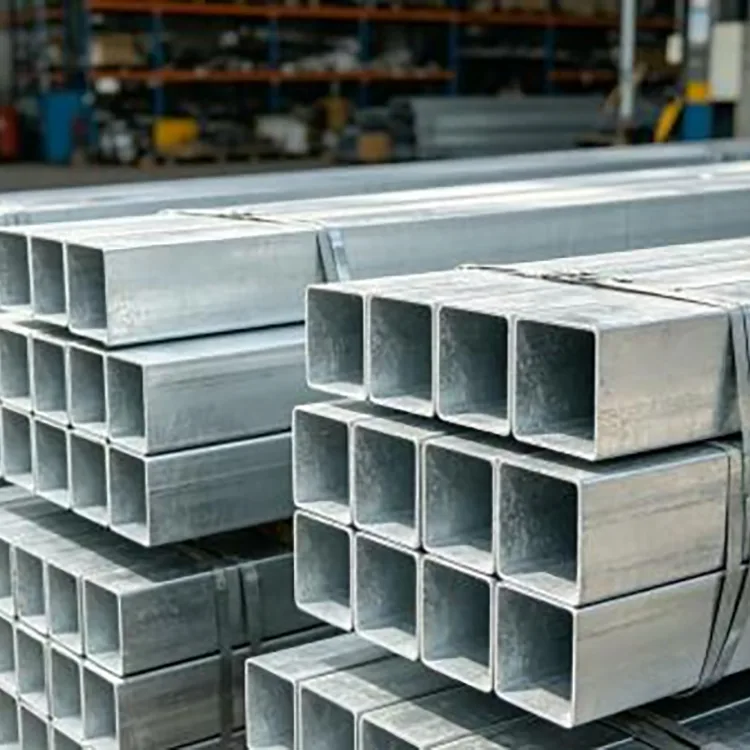

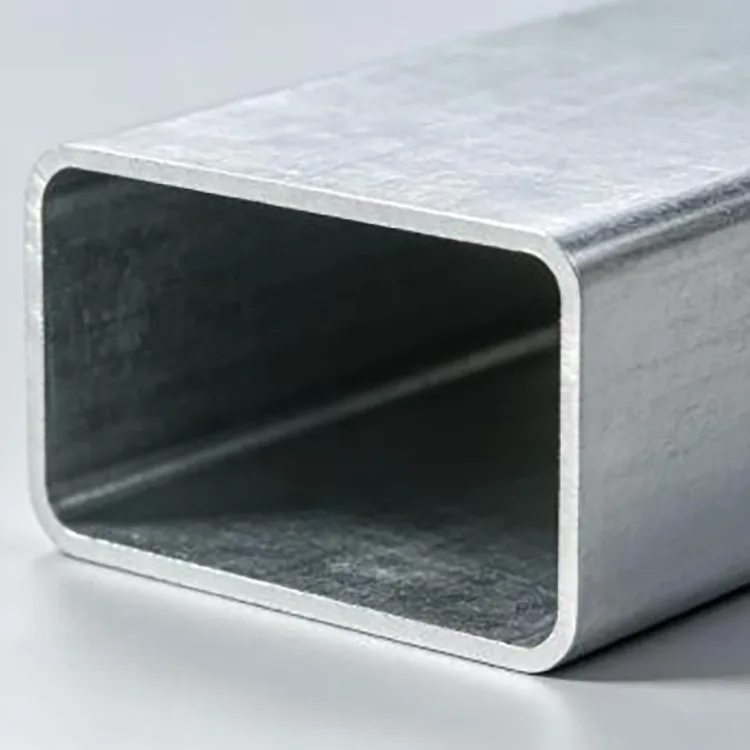

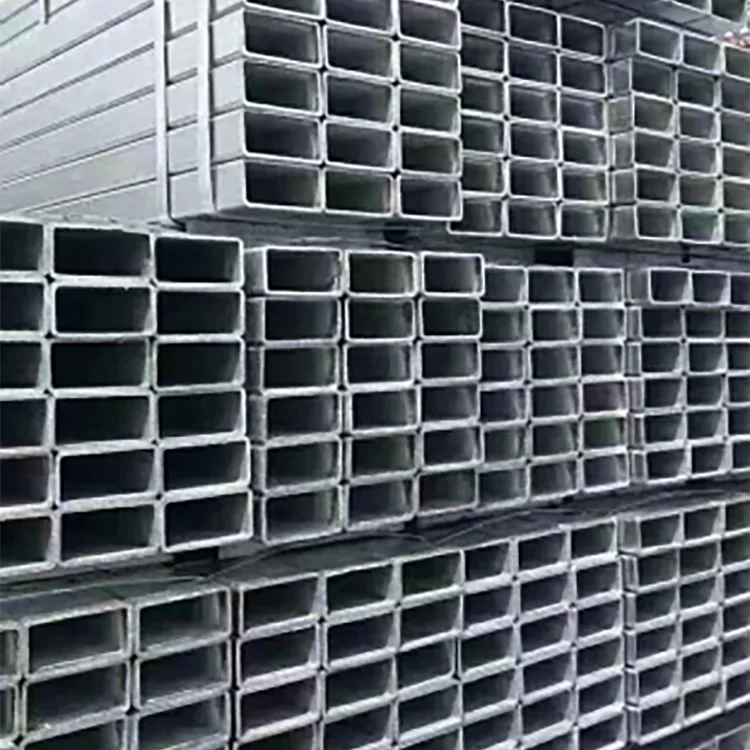

أنبوب فولاذي مستطيل مطلي بالزنك والألومنيوم والمغنيسيوم

الميزة الرئيسية للأنبوب الفولاذي المستطيل المطلي بالزنك والألمنيوم والمغنيسيوم هي نسبة العرض إلى الارتفاع التي يمكن التحكم فيها. بالمقارنة مع الأنبوب الدائري، يمكن أن يوفر جانب واحد سطح تركيب أوسع؛ بالمقارنة مع الأنبوب المربع، يمكن اختيار القسم ليناسب مساحة التثبيت المتاحة واتجاه التحميل بشكل أفضل.

بالنسبة للتطبيقات الهيكلية، يتم ترتيب الجانب الأطول عادة في الاتجاه الذي يتطلب صلابة انحناء أكبر. يجب التأكد من حجم القسم الفعلي وسمك الجدار من خلال الحمل الهيكلي والامتداد بدلاً من تحديده من خلال المظهر وحده.

نطاق الحجم

يمكن إنتاج نسب العرض إلى الارتفاع الخاصة وسمك الجدار وأطواله وفقًا للرسومات ومتطلبات المشروع.

لماذا نستخدم طلاء Zn-Al-Mg؟

يوفر الأنبوب الفولاذي المستطيل المطلي بالزنك والألمنيوم والمغنيسيوم الحماية من التآكل من خلال طبقة من سبائك الزنك تحتوي على الألومنيوم والمغنيسيوم. بالمقارنة مع طلاءات الزنك العادية، يمكن لنظام السبائك أن يوفر سلوكًا محسنًا للتآكل في العديد من البيئات الخارجية.

ميزة عملية أخرى هي سلوكها حول مناطق صغيرة من تلف الطلاء. يمكن أن تساعد منتجات التآكل الناتجة عن الطلاء المحيط في إبطاء التآكل الناتج عن الفولاذ المكشوف الموضعي. يعد هذا مفيدًا للمنتجات التي تتطلب القطع أو الحفر أو أي تصنيع آخر في الموقع، على الرغم من أن المناطق المتضررة الأكبر والأجزاء الملحومة قد لا تزال بحاجة إلى معالجة إصلاح مناسبة.

اختيار القسم وسمك الجدار

تتطلب التطبيقات المختلفة مجموعات مختلفة من العرض والارتفاع وسمك الجدار.

يمكن اعتبار قسم 40 × 60 مم للأعضاء الثانوية الأخف وإطارات المعدات والدعامات المساعدة.

يعتبر القسم مقاس 50 × 100 مم مناسبًا للعديد من تطبيقات الدعم والتأطير القياسية حيث يفضل المقطع المستطيل المرتفع نسبيًا.

يمكن اعتبار المقاطع الأكبر مثل 60 × 120 مم أو 80 × 120 مم للحزم الأثقل وإطارات المعدات الأكبر والتطبيقات الأخرى التي تتطلب صلابة أكبر للقسم.

بالنسبة للأحمال الأثقل أو الامتدادات الأطول، يمكن تحديد مقاطع بحجم 80 × 160 مم وما فوق، ولكن يجب التحقق من الحجم النهائي عن طريق الحساب الهيكلي.

يجب تحديد سمك الجدار بنفس الطريقة. قد تكون مادة الجدران الرقيقة كافية للإطارات قصيرة المدى وخفيفة الوزن، في حين أن المقاطع التي يتراوح سمكها من 1.8 إلى 2.0 ملم تعتبر أكثر شيوعًا للأعمال الهيكلية الخارجية العامة. قد تتطلب الأحمال الثقيلة والمسافات الطويلة وظروف الرياح العاتية مادة تتراوح سماكتها بين 2.5 و3.0 مم أو أكثر.

التطبيقات النموذجية

المشاريع الكهروضوئية

تستخدم لإطارات الدعم الكهروضوئية على السطح، والأعضاء المساعدة للطاقة الشمسية وغيرها من الهياكل الكهروضوئية الخارجية حيث يتناسب القسم المستطيل مع تخطيط التثبيت.

الحوائط الساتر والهياكل الزخرفية

تعتبر الوجوه المسطحة للأنبوب المستطيل ملائمة لوصلات الإطار، ودعامات الكسوة، والأعمال الفولاذية المزخرفة والهياكل المعمارية.

إطارات المعدات الصناعية

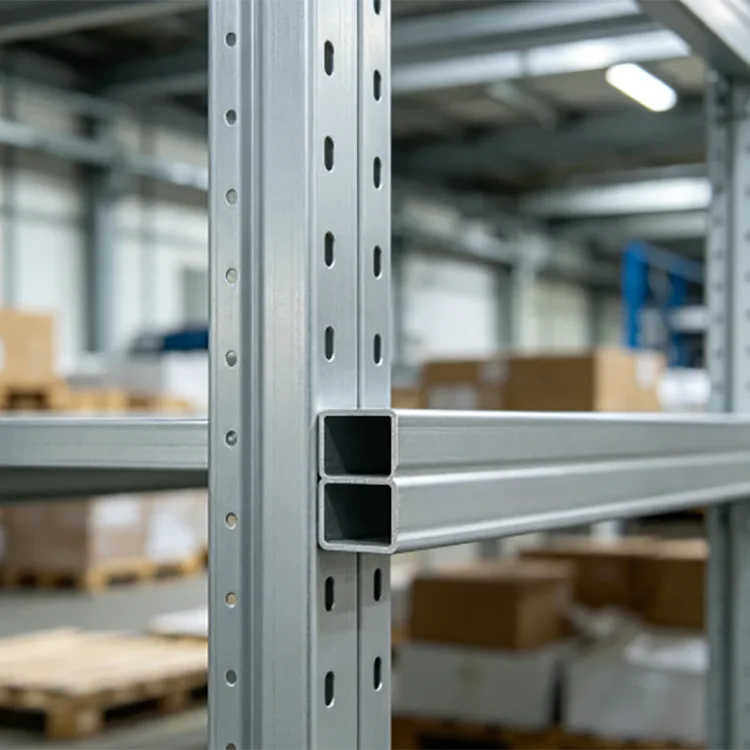

تنطبق على معدات التشغيل الآلي وأنظمة المستودعات وإطارات خطوط الإنتاج ومحطات العمل وهياكل دعم الآلات.

مشاريع البلديات والبنية التحتية

يستخدم لإطارات الدرابزين، ودعامات الممشى، وهياكل الإضاءة، ومكونات الجسور المساعدة وغيرها من الأعمال الفولاذية المصنعة في الهواء الطلق.

المصانع والمنشآت الزراعية

مناسبة للأعضاء الفولاذية الثانوية، وإطارات الدفيئة، وملاجئ المعدات، وهياكل المزرعة، وإطارات الحماية.

السطح والتصنيع

يكون السطح القياسي عمومًا باللون الرمادي الفضي غير اللامع مع مظهر موحد نسبيًا. يمكن توفير الأنبوب للتجميع المباشر أو معالجته قبل الشحن.

يتضمن التصنيع المتوفر قطعًا بطول ثابت، وحفرًا، وإعدادًا نهائيًا، وشطبًا، وتصنيعًا آليًا آخر. اللحام ممكن أيضًا، لكن الطلاء الموجود في المنطقة الساخنة سوف يتأثر ويجب معالجته وفقًا لمتطلبات الحماية من التآكل الخاصة بالمشروع.

بالنسبة للمشاريع الكبيرة، يمكن أن يؤدي القطع المسبق والحفر المسبق إلى تقليل العمل في الموقع وتحسين كفاءة التثبيت.

مراقبة الإنتاج

يتم تشكيل الأنبوب المستطيل من شريط الفولاذ المطلي بـ Zn-Al-Mg من خلال تشكيل اللف واللحام عالي التردد، متبوعًا بالتحجيم، والتقويم والقطع.

يركز التحكم في الإنتاج على سمك الشريط وأبعاد القسم وهندسة الزوايا والاستقامة وحالة اللحام وجودة الطلاء. بالنسبة للطلبات الهيكلية، يتم فحص هذه المعلمات وفقًا لمواصفات المنتج المتفق عليها قبل الشحن.

بيئة التآكل

الأنبوب الفولاذي المستطيل المطلي بالزنك والألمنيوم والمغنيسيوم مناسب للعديد من البيئات الخارجية والرطبة، ولكن اختيار الطلاء يجب أن يعكس التعرض الفعلي.

لا يمكن تحديد عمر الخدمة حسب نوع الطلاء وحده. يؤثر تركيز الملح والرطوبة والملوثات وكتلة الطلاء وسمك القسم والمعالجة والصيانة على المتانة الفعلية.

فحص الجودة

يمكن أن تشمل مراقبة الجودة أبعاد القسم، وسمك الجدار، والاستقامة، وحالة الزاوية، ومظهر اللحام، وسمك الطلاء وحالة السطح.

بالنسبة للمشاريع الهيكلية، يمكن توفير شهادات المواد وتقارير الملكية الميكانيكية وفقًا للمواصفات المتفق عليها. يمكن ترتيب اختبارات إضافية للتآكل أو رش الملح عندما تشكل جزءًا من متطلبات القبول الخاصة بالعميل.

معلومات المشتريات

للحصول على الاقتباس، تقديم المعلومات التالية:

حجم القسم: مثل 40 × 60 مم أو 50 × 100 مم

سمك الجدار: مثل 1.5 ملم، 2.0 ملم، أو 3.0 ملم

درجة الفولاذ: S390GD+ZM، S420GD+ZM أو S550GD+ZM

الطول: 6 م أو حسب الطلب

الكمية: قطعة أو الوزن الإجمالي

التطبيق: الكهروضوئية، الحائط الساتر، إطار المعدات، الدفيئة أو الاستخدام الهيكلي

المعالجة: القطع، الحفر، تحضير اللحام أو غيرها من المتطلبات

بالنسبة للمشاريع ذات الامتداد أو حمل الرياح أو المتطلبات الهيكلية الأخرى، تساعد الرسومات أو معلومات التحميل في تأكيد القسم المناسب.

التعليمات

س1: ما الفرق بين الأنبوب المستطيل والأنبوب المربع؟

يتميز الأنبوب المستطيل بأبعاد مختلفة للعرض والارتفاع، مما يوفر مرونة أكبر عندما تتطلب مساحة التثبيت المتاحة أو اتجاه التحميل نسبة عرض إلى ارتفاع محددة. الأنبوب المربع له جوانب متساوية وغالبًا ما يستخدم عندما تكون ظروف التحميل والاتصال أكثر تناسقًا.

Q2: لماذا يعتبر الأنبوب الفولاذي المستطيل المطلي بالزنك والألمنيوم والمغنيسيوم مناسبًا للأنابيب المستطيلة الخارجية؟

يوفر طلاء الزنك والألمنيوم والمغنيسيوم حماية من التآكل وله سلوك مفيد حول تلف الطلاء الموضعي. وهذا يجعله خيارًا عمليًا للعديد من الهياكل الخارجية، بما في ذلك الأنظمة الكهروضوئية وإطارات المعدات.

س3: هل يمكن قطع الأنبوب المستطيل ولحامه؟

نعم. يمكن إجراء القطع والحفر واللحام. ونظرًا لأن هذه العمليات تؤثر محليًا على الطلاء، فيجب تحديد الحماية المطلوبة للمناطق المكشوفة واللحامات وفقًا للبيئة ومواصفات المشروع.

س 4: ما سمك الجدار الذي يجب أن أختاره؟

يعتمد ذلك على التحميل والامتداد وظروف الدعم وبيئة التثبيت. قد يستخدم التأطير الثانوي الخفيف جدرانًا أرق، في حين أن الهياكل طويلة المدى أو ذات الأحمال الثقيلة أو الرياح العاتية تتطلب عمومًا جدرانًا أكثر سمكًا. يجب إكمال حساب القسم قبل الاختيار النهائي.

س 5: هل يمكن تخصيص نسب مستطيلة خاصة؟

نعم. بالإضافة إلى الأحجام القياسية مثل 30 × 20 مم إلى 200 × 100 مم، يمكن مناقشة نسب العرض إلى الارتفاع الخاصة وسمك الجدار والأطوال الثابتة وفقًا لقدرة الإنتاج والرسومات.

س6: هل هي مناسبة للمشاريع الكهروضوئية الساحلية؟

يمكن استخدامه في الهياكل الكهروضوئية الساحلية، ولكن يجب اختيار مواصفات الطلاء وفقًا للتعرض للملح المحلي ومدة الخدمة المطلوبة. قد تتطلب البيئات البحرية القاسية مستوى طلاء أعلى أو حماية إضافية من التآكل.

س 7: هل يمكنكم توفير أنابيب مستطيلة مقطوعة أو مثقوبة مسبقًا؟

نعم. يمكن ترتيب القطع والحفر والشطب والشطف وغيرها من عمليات التصنيع قبل الشحن لتقليل أعمال المعالجة في موقع التثبيت.
