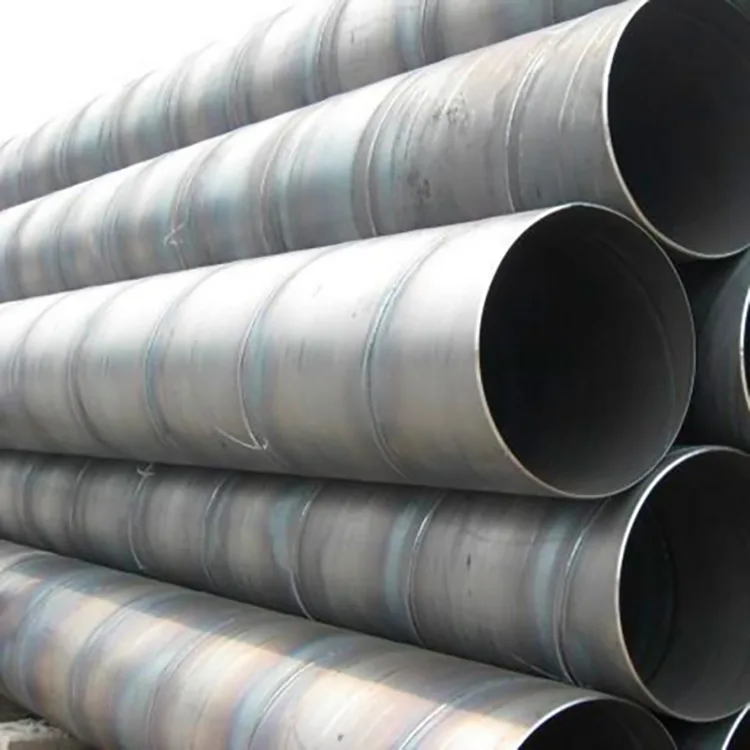

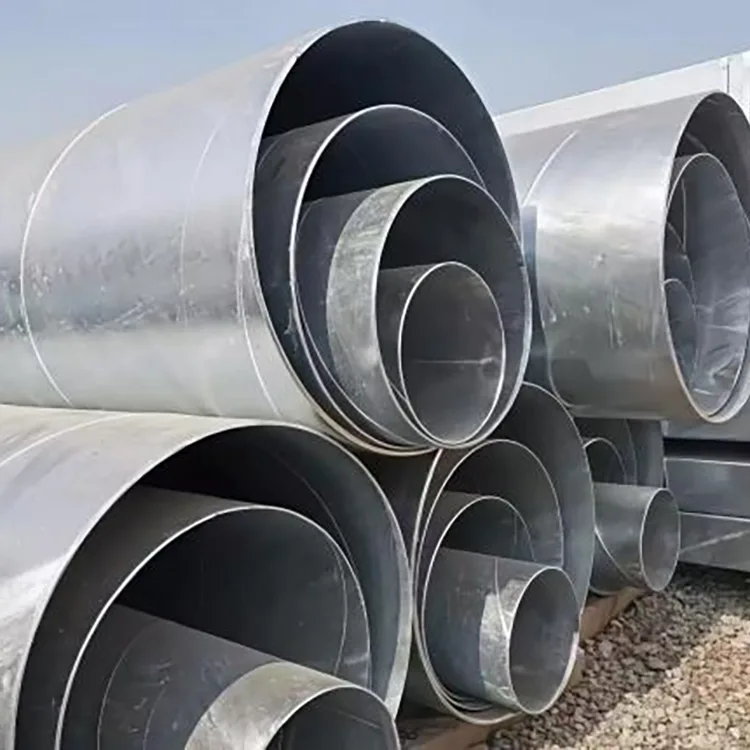

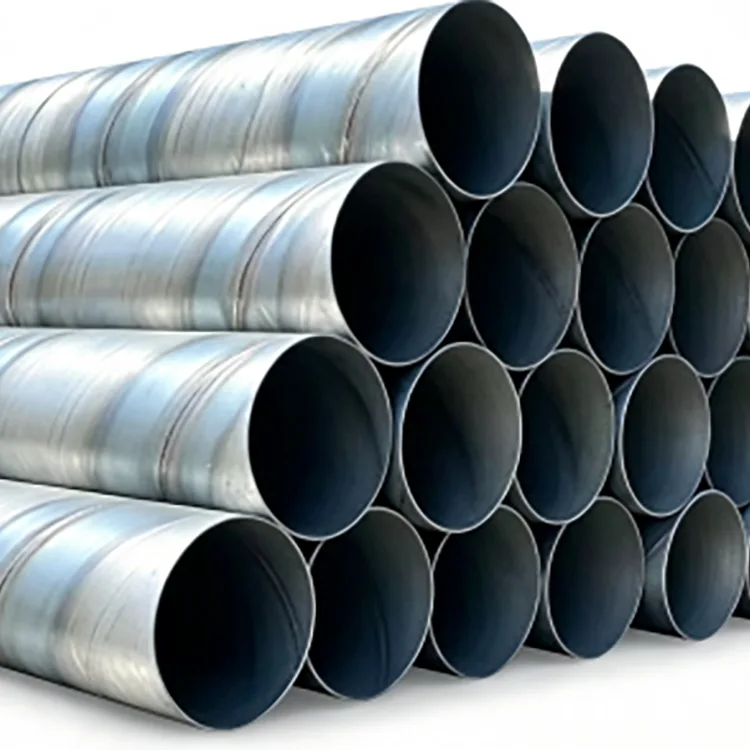

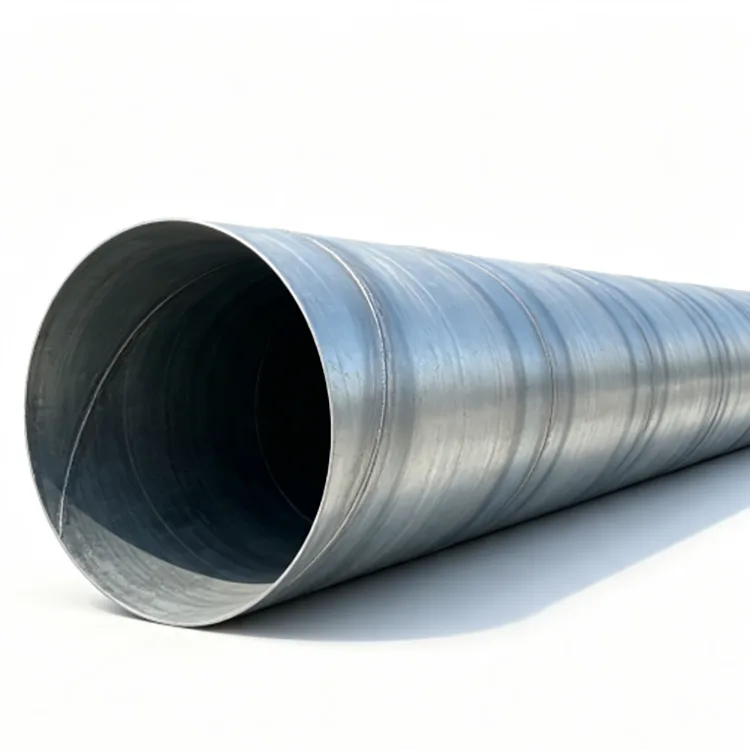

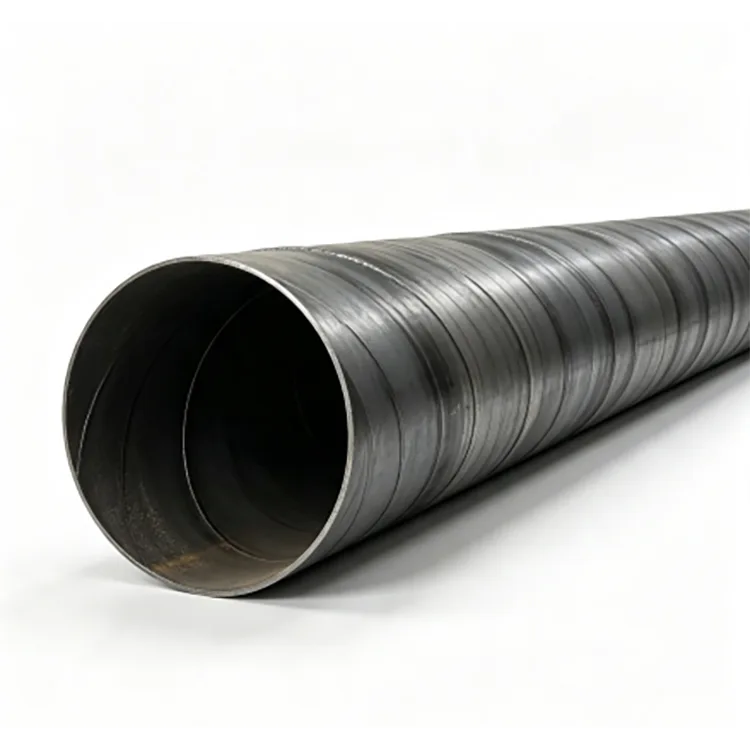

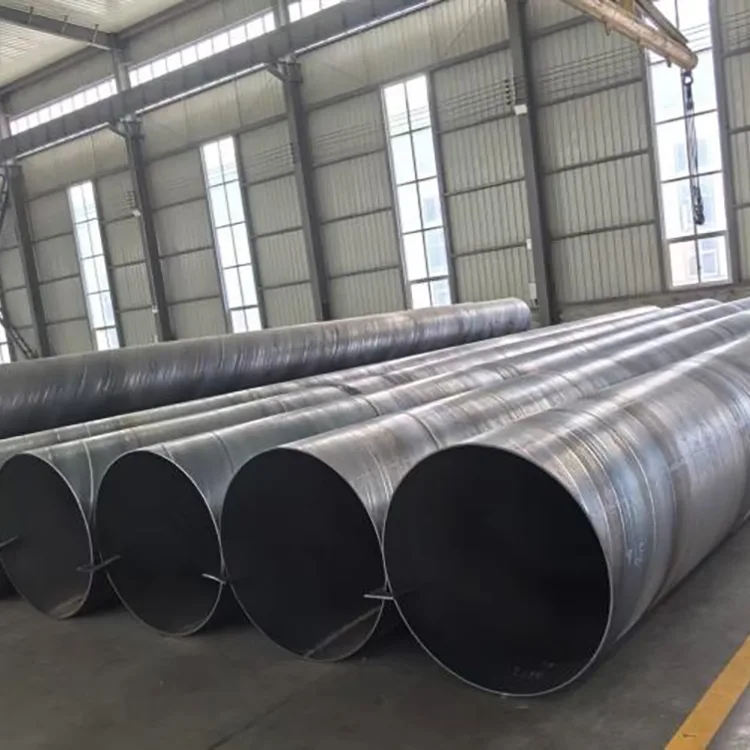

أنابيب الصلب الحلزونية المجلفنة بالغمس الساخن

السبب الرئيسي لاستخدام الأنابيب الفولاذية الحلزونية هو قدرتها على الجمع بين قطر التدفق الكبير والإنتاج العملي لمقاطع الجدار الأثقل. يتم تشكيل الشريط الفولاذي بشكل مستمر إلى قسم أسطواني ويتم لحامه على طول التماس الحلزوني. بعد اللحام والتشطيب الأبعاد، يمكن جلفنة الأنبوب بالكامل بالغمس الساخن لتوفير الحماية من التآكل على الأسطح الداخلية والخارجية.

هذا البناء يجعل الأنبوب مناسبًا بشكل خاص لخطوط أنابيب المياه ذات القطر الكبير وأنظمة الصرف الصحي وأعمال الأساسات والأساسات وخطوط السوائل الصناعية والأنابيب الفولاذية المكشوفة. بالنسبة للمشروعات التي سيبقى فيها الأنبوب بالخارج أو تحت الأرض أو في بيئة رطبة، يوفر الطلاء المجلفن حاجزًا إضافيًا ضد الرطوبة والتآكل.

بالنسبة للمشتريات الهندسية، النقاط المهمة ليست فقط قطر الأنبوب وسمك الجدار. يجب على المشترين أيضًا التأكد من درجة الفولاذ، ومتطلبات فحص اللحام، ومواصفات الجلفنة، وطول الأنبوب، وإعداد النهاية وما إذا كان الأنبوب النهائي يحتاج إلى فلنجات أو تصنيع آخر قبل الشحن.

لماذا نستخدم الأنابيب الفولاذية الحلزونية للمشاريع ذات القطر الكبير؟

يتيح التشكيل الحلزوني إنتاج أنابيب بأقطار كبيرة من شريط فولاذي مع الحفاظ على هيكل أسطواني مستمر. يعتبر القسم الناتج مناسبًا تمامًا للتطبيقات التي تتطلب سعة تدفق عالية أو أبعاد خارجية كبيرة.

توفر عملية اللحام بالقوس المغمور على الوجهين اختراقًا متحكمًا للحام ودرزًا ثابتًا على طول الأنبوب. بالنسبة للتطبيقات الضغطية أو الهيكلية، يجب تحديد متطلبات فحص اللحام والاختبار الهيدروستاتيكي وفقًا للمشروع بدلاً من الاعتماد فقط على مظهر الأنبوب.

بالنسبة لخطوط الأنابيب المدفونة، يجب أيضًا اختيار جدار الأنبوب وفقًا للضغط الداخلي وحمل التربة الخارجي وحمل المرور وعمق التثبيت وحركة الأرض المحتملة. لا يعني القطر الأكبر تلقائيًا معدل ضغط أعلى، لذا يجب اختيار القطر وسمك الجدار معًا.

المواصفات الفنية

تأتي الجلفنة بعد تشكيل الأنابيب ولحامها

تسلسل التصنيع مهم لهذا المنتج. يتم تشكيل الأنبوب الحلزوني ولحامه أولاً، ثم يتم تحضيره للجلفنة بالغمس الساخن. وهذا يسمح للأنبوب النهائي، بما في ذلك جسم الأنبوب الملحوم والأسطح الداخلية والخارجية التي يمكن الوصول إليها، بالحصول على الحماية من التآكل بعد اكتمال عمليات التشكيل الرئيسية.

مسار الإنتاج النموذجي هو:

شريط فولاذي مدلفن على الساخن ← فحص وارد ← تشكيل حلزوني ← لحام القوس المغمور على الوجهين ← القطع والتحجيم ← التشطيب النهائي ← المعالجة المسبقة للسطح ← الجلفنة بالغمس الساخن ← التبريد والتشطيب ← الفحص ← التغليف الواقي

أثناء المعالجة المسبقة، تقوم إزالة الشحوم والتخليل والتنشيط بإزالة الزيت والصدأ والأكاسيد السطحية. يتم بعد ذلك غمر الأنبوب المُجهز في الزنك المنصهر عند درجة حرارة 450 درجة مئوية تقريبًا. بعد السحب والتبريد، يتم فحص السطح المجلفن للتأكد من حالة الطلاء والتغطية والعيوب المرئية.

بالنسبة للأنابيب ذات القطر الكبير، تتطلب مرحلة الجلفنة اهتمامًا خاصًا بتوحيد الطلاء وتصريف الزنك من داخل الأنبوب. ويجب أيضًا فحص نهايات الأنابيب والفتحات والمناطق المصنعة قبل الشحن.

اختيار طلاء الزنك حسب البيئة

لا يوجد سمك طلاء زنك واحد مناسب لكل مشروع.

بالنسبة لإمدادات المياه البلدية التقليدية والصرف الصحي والخدمات الخارجية العامة، يمكن أخذ النطاق القياسي 80-150 جم/م² في الاعتبار عندما يكون حمل التآكل البيئي معتدلاً.

بالنسبة لمياه الصرف الصحي والمناطق الصناعية المحيطة والمواقع الرطبة والتطبيقات التي تتطلب حماية أطول من التآكل، يمكن تحديد 180-275 جم/م² عندما يكون ذلك متوافقًا مع متطلبات طلاء المشروع.

بالنسبة للمشاريع الساحلية المعرضة لرذاذ الملح، ينبغي النظر في نظام الزنك الأثقل مع الفئة البيئية الفعلية وظروف الصرف وعمر الخدمة التصميمي. يمكن أن تقلل الجلفنة من التآكل بشكل كبير، ولكن لا ينبغي التعامل مع اختيار الطلاء كبديل لتقييم التآكل الخاص بالمشروع.

Q235B أو Q355B؟

يعتبر Q235B مناسبًا للعديد من خطوط الأنابيب البلدية التقليدية وأنظمة الصرف والهياكل الفولاذية العامة حيث يكون الحمل التصميمي معتدلاً.

يعتبر Q355B أكثر ملاءمة عندما تكون هناك حاجة إلى قوة هيكلية أعلى، مثل أعمال الأساس الثقيلة، أو الأحمال الهيكلية الأكبر، أو ظروف التثبيت الصعبة أو المشاريع التي يحدد فيها التصميم الهندسي الفولاذ عالي القوة.

بالنسبة لتطبيقات الأساسات والأساسات، يجب على المشترين توفير الحمولة المطلوبة وطريقة التثبيت وسمك الجدار بدلاً من تحديد الدرجة فقط وفقًا لقطر الأنبوب.

يجب أن يتبع سمك الجدار حالة العمل

يمكن أن يكون الجدار الذي يبلغ سمكه 3-6 مم مناسبًا للعديد من تطبيقات خطوط الأنابيب فوق الأرض أو التقليدية عندما يكون الضغط والأحمال الخارجية معتدلين.

بالنسبة لخطوط الأنابيب المدفونة أو أعمال الأساس أو مناطق المرور الكثيفة أو التطبيقات المعرضة لأحمال خارجية كبيرة، قد تكون هناك حاجة إلى أقسام أكثر سمكًا. يسمح نطاق الإنتاج من 3 إلى 20 مم بمطابقة سمك الجدار مع التصميم.

بالنسبة لنقل المياه لمسافات طويلة، يجب أن تتضمن المواصفات عادة ما يلي:

القطر الاسمي + سمك الجدار + درجة الفولاذ + الضغط التصميمي + طول الأنبوب + المعالجة النهائية + متطلبات الفحص

وهذا يمنح الشركة المصنعة معلومات كافية لاقتباس الأنبوب الصحيح بدلاً من توفير القطر الاسمي وحده.

حيث يتم استخدام الأنابيب الفولاذية الحلزونية المجلفنة بالغمس الساخن

المياه والصرف الصحي البلدية

تستخدم لنقل المياه في المناطق الحضرية، وتصريف مياه الأمطار وتجديد خطوط الأنابيب. تساعد الأقطار الكبيرة على التعامل مع كميات التدفق العالية، بينما يوفر السطح المجلفن حماية إضافية من التآكل في البيئات المكشوفة أو الرطبة.

معالجة مياه الصرف الصحي

مناسبة لنقل مياه الصرف الصحي وأنابيب المصانع المرتبطة بها حيث يمكن للرطوبة والملوثات المسببة للتآكل أن تقلل من عمر خدمة الفولاذ غير المحمي.

أساسات الجسور والأساسات

يمكن استخدام الأنابيب الحلزونية ذات القطر الكبير لأكوام الأساس ودعم ضفة النهر والتطبيقات الهيكلية الأخرى حيث يتم تحديد حجم القسم وسمك الجدار من خلال الحمل الهندسي وظروف التثبيت.

أنظمة السوائل الصناعية

يستخدم لسوائل العمليات الصناعية والأنابيب المساعدة حيث يسمح المشروع بالفولاذ المجلفن والوسط الكيميائي متوافق مع نظام حماية الزنك.

الأعمال الفولاذية الخارجية والساحلية

ينطبق على خطوط الأنابيب المكشوفة وأنظمة الدعم الساحلية والأنابيب المتعلقة بطاقة الرياح. في بيئات رش الملح، قد تكون هناك حاجة إلى طلاء زنك أثقل أو نظام إضافي للحماية من التآكل.

التدفئة ذات الضغط المنخفض والتطبيقات المتعلقة بالغاز

يمكن اعتباره مناسبًا للأنظمة المساعدة ذات الضغط المنخفض عندما تسمح معايير المشروع المعمول بها والتوافق المتوسط ​​ومتطلبات الضغط بأنابيب حلزونية مجلفنة. يجب أن تتبع خدمة الغاز دائمًا معايير خطوط أنابيب الغاز المحددة بدلاً من الاعتماد على الجلفنة وحدها.

اختيار المشروع: الأخطاء الشائعة في المشتريات

بالنسبة لمشروع المياه أو الصرف الصحي البلدي القياسي، قد يوفر Q235B مع طلاء الزنك التقليدي وسمك الجدار 3-6 مم نقطة انطلاق عملية. يجب أن يتبع الاختيار النهائي التصميم الهيدروليكي والهيكلي.

بالنسبة لمياه الصرف الصحي والبيئات الصناعية، فكر في طلاء الزنك الأثقل في نطاق 180-275 جم / م² وزيادة سمك الجدار عندما تتطلب الأحمال الخارجية أو الضغط ذلك.

بالنسبة للمواقع الساحلية ومواقع رش الملح، لا تحدد ببساطة أنبوبًا مجلفنًا قياسيًا. يجب مراجعة فئة التآكل وطلاء الزنك ونظام الطلاء الإضافي وعمر الخدمة المتوقع معًا.

بالنسبة لأكوام الجسور وهياكل ضفة النهر وأعمال الأساس، يمكن اختيار Q355B ومقاطع الجدران الأثقل عندما يتطلب التصميم الهيكلي ذلك. قد يكون Q345B متاحًا أيضًا للمشاريع التي تتطلب هذه الدرجة على وجه التحديد.

بالنسبة للنقل عالي الضغط أو لمسافات طويلة، حدد اللحام NDT والاختبار الهيدروستاتيكي وتسامح الأبعاد والتحضير النهائي في أمر الشراء. تعد هذه المتطلبات أكثر أهمية من استخدام وصف عام مثل "الأنابيب الحلزونية شديدة التحمل".

ما الذي يجب التحقق منه قبل الشحن؟

يجب أن يغطي الفحص الاحترافي للأنابيب الفولاذية الحلزونية المجلفنة بالغمس الساخن أكثر من سطح الزنك.

يجب التحقق من درجة الفولاذ ومعلومات الحرارة مقابل شهادة المواد. يجب بعد ذلك التحقق من قطر الأنبوب وسمك الجدار والاستدارة والطول وحالة النهاية وفقًا لمواصفات الشراء.

يعتبر اللحام الحلزوني نقطة فحص مهمة أخرى. اعتمادًا على المشروع، يمكن تضمين الفحص البصري والاختبار بالموجات فوق الصوتية والاختبار الشعاعي والاختبار الهيدروستاتيكي. بالنسبة لخطوط أنابيب الضغط، يجب الاتفاق على طريقة الفحص ومعايير القبول قبل الإنتاج.

يجب فحص السطح المجلفن للتأكد من تغطية الطلاء والمناطق العارية المرئية وتراكم الزنك الزائد والتعامل مع الأضرار. إذا تم قطع الأنبوب أو شطفه أو لحامه بعد الجلفنة، فيجب إصلاح مناطق الزنك المتضررة باستخدام نظام مناسب غني بالزنك.

تصنيع مخصص لتوريد المشروع

يمكن توفير الأنبوب بأطوال مستقيمة قياسية أو معالجته وفقًا لرسم التثبيت.

تشمل المعالجة المتوفرة القطع بطول ثابت، وشطف طرف الأنبوب، ولحام الحافة، وإغلاق النهاية، والطحن، ومعالجة إضافية للحماية من التآكل. بالنسبة للمشاريع التي تستخدم أقسام الأنابيب الجاهزة، فإن تقديم الرسومات قبل الإنتاج يساعد في تقليل القطع واللحام الميداني.

بالنسبة للطلبات بالجملة، يمكن للمشترين أيضًا تحديد أقطار مختلفة وسمك الجدار وأطواله ضمن نفس الجدول الزمني للمشروع. يعد هذا مفيدًا لحزم خطوط الأنابيب البلدية حيث تتطلب الخطوط الرئيسية والخطوط الفرعية والأقسام الهيكلية مواصفات مختلفة.

تعتمد مدة الخدمة على الطلاء والتعرض

يمكن أن تؤدي الجلفنة بالغمس الساخن إلى إطالة فترة الحماية من التآكل بشكل كبير مقارنة بالفولاذ غير المحمي، ولكن يتم التحكم في عمر الخدمة من خلال البيئة وطلاء الزنك وكيمياء المياه وحالة التربة والأضرار الميكانيكية والصيانة.

كمرجع عام لمجموعة المنتجات الموردة، يمكن أن يصل عمر الخدمة المتوقع إلى أكثر من 20 عامًا في الظروف الداخلية، في حين أن التطبيقات الخارجية والمدفنة ومياه الصرف الصحي تعتبر عادةً في نطاق 10-15 عامًا في ظل الظروف المناسبة. يجب أن تستخدم المشاريع المعرضة لرذاذ الملح الشديد أو المواد الكيميائية العدوانية تقييم التآكل الخاص بالمشروع بدلاً من الاعتماد على رقم ثابت لعمر الخدمة.

التعبئة والتغليف للأنابيب ذات القطر الكبير

تتطلب الأنابيب الحلزونية الكبيرة تغليفًا يحمي كلاً من جسم الأنبوب والسطح المجلفن أثناء المناولة والنقل.

يمكن حماية أطراف الأنابيب بواسطة واقيات أو حلقات واقية، في حين يتم تأمين الأنابيب المجمعة بأشرطة فولاذية وفصلها أو توسيدها عند الضرورة لتقليل التأثير وتلف السطح. بالنسبة لشحنات التصدير، يمكن إضافة تغليف مقاوم للماء وترتيبات تحميل مستقرة وفقًا لطريقة الشحن.

التعليمات

Q1: ما هو الفرق بين الأنابيب الحلزونية المجلفنة بالغمس الساخن والأنابيب الحلزونية العادية المضادة للتآكل؟

ج: يعتمد الأنبوب العادي المضاد للتآكل عادةً على نظام طلاء خارجي، بينما يستخدم الأنبوب الحلزوني المجلفن بالغمس الساخن طلاء الزنك المعدني للحماية من التآكل. يعتمد النظام المناسب على ما إذا كان الأنبوب مكشوفًا أو مدفونًا أو مغمورًا أو مستخدمًا مع سائل معين.

س 2: هل يمكنكم تصنيع الأنابيب الفولاذية الحلزونية DN200 – DN3000؟

ج: نعم. النطاق المتوفر هو DN200 – DN3000، بسماكة جدار تتراوح من 3.0 إلى 20 ملم. يمكن مناقشة الأقطار غير القياسية وسمك الجدار والأطوال الثابتة وفقًا للرسومات ومتطلبات المشروع.

Q3: هل يمكن استخدام الأنابيب الحلزونية المجلفنة تحت الأرض؟

ج: يمكن اعتباره مناسبًا للتطبيقات المدفونة، ولكن يجب تقييم متطلبات كيمياء التربة والرطوبة والصرف والحمل الخارجي والطلاء. في ظروف التربة القاسية، قد يكون من الضروري وجود نظام إضافي للحماية من التآكل.

س 4: هل اللحام الحلزوني مناسب لخدمة الضغط؟

ج: يمكن تصنيع الأنابيب الملحومة الحلزونية لتطبيقات الضغط عندما يتم تحديد درجة الفولاذ وسمك الجدار وعملية اللحام ومتطلبات الفحص بشكل مناسب. بالنسبة لخطوط أنابيب الضغط، يجب تأكيد اللحام NDT والاختبار الهيدروستاتيكي في مواصفات الشراء.

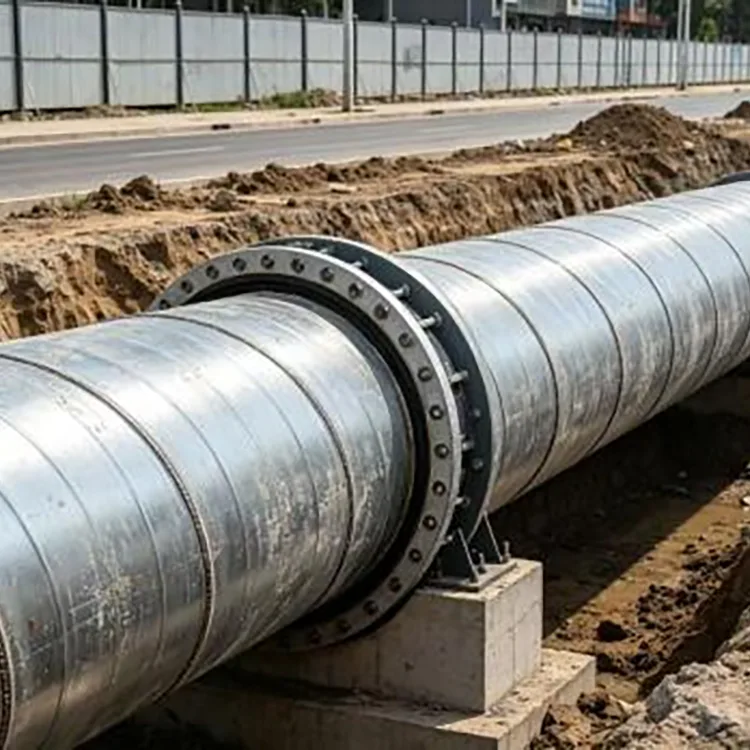

س 5: هل يمكن تزويد الأنبوب بالفلنجات؟

ج: نعم. يمكن ترتيب لحام الحافة، والميلا، والقطع ذو الطول الثابت والمعالجات النهائية الأخرى قبل الشحن وفقًا للرسومات.

س6: ما هو طلاء الزنك الذي يجب اختياره للمشاريع الساحلية؟

ج: يمكن وضع طلاء أثقل في نطاق 180-275 جم/م2 في البيئات ذات التآكل العالي، ولكن يجب تقييم المشاريع الساحلية وفقًا للتعرض الفعلي لرذاذ الملح ومدة الخدمة المطلوبة. قد يكون الطلاء الإضافي مناسبًا للظروف القاسية.

س 7: هل يمكن خلط Q235B و Q355B في طلب واحد؟

ج: نعم. يمكن توفير درجات فولاذية مختلفة وفقًا للتصميم الهيكلي أو تصميم خطوط الأنابيب. يجب تحديد كل مواصفات بوضوح في أمر الشراء ووثائق المواد.

س 8: ما هي المستندات التي يمكن تقديمها لطلبات التصدير؟

ج: يمكن توفير شهادات المواد وسجلات التفتيش ووثائق الجودة الأخرى وفقًا لمتطلبات الطلب والمشروع. ويمكن أيضًا ترتيب فحص طرف ثالث عندما يطلب المشتري ذلك.

التوريد بالجملة ودعم المشاريع

تدعم شركة Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. الطلبيات الكبيرة من الأنابيب الفولاذية الملحومة الحلزونية للمشاريع البلدية والبنية التحتية والصناعية والخارجية. يمكن للمشترين تقديم جدول الأنابيب أو الرسومات أو قائمة المواصفات البسيطة لعرض الأسعار.

بالنسبة لأوامر المشروع، يمكن أن يشمل نطاق التوريد اختيار درجة الفولاذ، وتحجيم الأنابيب، والإنتاج ذو الطول الثابت، وفحص اللحام، والجلفنة، والمعالجة النهائية، والتعبئة، وتنسيق الشحن. يعد هذا مفيدًا بشكل خاص عندما يلزم تسليم العديد من مواصفات الأنابيب ضمن جدول زمني واحد للمشروع.
